Sensoren - MICRO-EPSILON capaNCDT 6500 Betriebsanleitung

Funktionsprinzip, Technische Daten
capaNCDT 6500

Sensoren

Sensorkabel
Vorverstärker
Vorverstärkerkabel
Netz

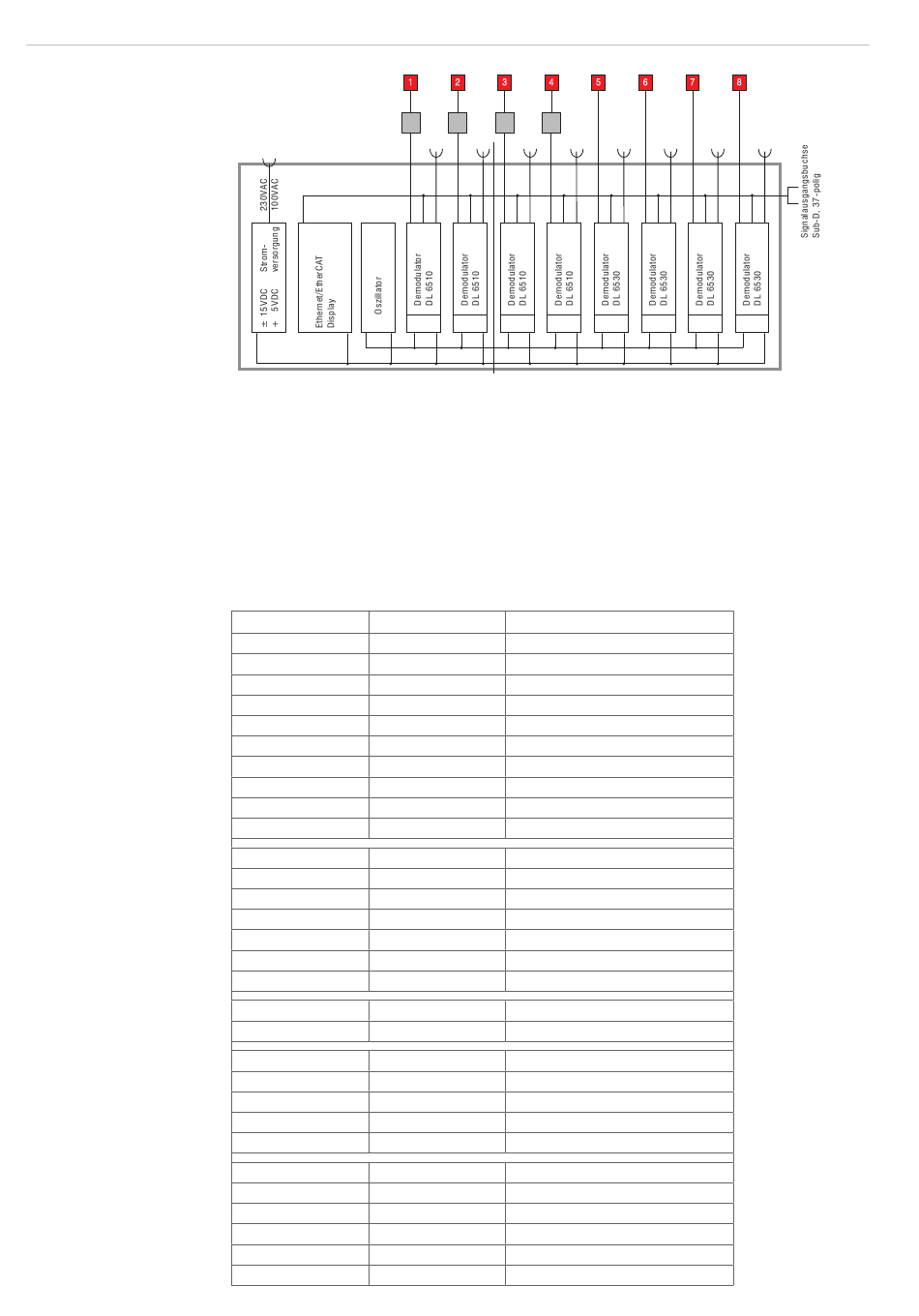

Abb. 2 Blockschaltbild DT6530c (2 Kanäle) und Blockschaltbild DT6530 (8 Kanäle)
2.2.1 Sensoren
Für das Messsystem können verschiedene Sensoren verwendet werden. Zur Erzielung
genauer Messergebnisse ist die Sensorstirnfläche unbedingt sauber zu halten und eine
Beschädigung auszuschließen.
Das kapazitive Messverfahren ist flächengebunden. Je nach Sensormodell und Messbe-
reich wird eine Mindestfläche benötigt (siehe Tabelle). Bei Isolatoren spielen außerdem
Dielektrizitätskonstante und Messobjektdicke eine wichtige Rolle.
Sensoren für metallische Messobjekte
Sensormodell Messbereich
CS005 0,05 mm
CS02 0,2 mm
CS05 0,5 mm
CS08 0,8 mm
CS1 1 mm
CS1HP 1 mm
CS2 2 mm
CS3 3 mm
CS5 5 mm
CS10 10 mm
CSE05 0,5 mm
CSE05/M8 0,5 mm
CSE1 1 mm
CSE1,25/M12 1,25 mm
CSE2 2 mm
CSE2/M16 2 mm
CSE3/M24 3 mm
CSG0,50-CAm2,0 0,5 mm
CSG1,00-CAm2,0 1 mm
CSH02 0,2 mm
CSH05 0,5 mm
CSH1 1 mm
CSH1,2 1,2 mm
CSH2 2 mm
CSH02FL 0,2 mm
CSH05FL 0,5 mm
CSH1FL 1 mm
CSH1,2FL 1,2 mm
CSH2FL 2 mm
CSH3FL 3 mm
1 2 3 4
Kanal 1 Kanal 2 Kanal 3 Kanal 4
Min. Durchmesser Messobjekt
3 mm
5 mm
7 mm
9 mm
9 mm
9 mm
17 mm
27 mm
37 mm
57 mm
6 mm
6 mm
8 mm
10 mm
14 mm
14 mm
20 mm
ca. 7 x 8 mm
ca. 8 x 9 mm
7 mm
7 mm
11 mm
11 mm
17 mm
7 mm
7 mm
11 mm
11 mm
17 mm
24 mm
5 6 7 8
Kanal 5 Kanal 6 Kanal 7 Kanal 8
Seite 8
