Befindet sich auf dem Ausgabekanal kein Einschub, wird der individuell eingestellte Wert
beim Systemneustart wieder mit 10.000 überschrieben. Soll die Wortlänge des Datenka-
nals optimal ausgenutzt und daher ein kleinerer Messbereich eingestellt werden, muss
diese Einstellung nach dem Neustart neu gesetzt werden.
Die Messbereiche werden im Controller automatisch miteinander verrechnet, so dass
das Ergebnis unabhängig vom Messbereich des Ausgabekanals richtig ausgegeben
wird.
A 6.3
Datenformat, Wortlänge
Ethernet
Wortlänge
24 Bit
Genutzte
21 Bit; damit auch Messwerte grö-
Wortlänge
ßer 100 % bei Mathematikkanälen
ausgegeben werden können.
Max. Ausga-
800 % * Messbereich
bebereich
Beispiel
erwarteter Dickenwert = 4.000 µm
min. Messbereich = 500 µm (= 1/8
des max. Erwartungswertes)
Es gibt jedoch trotzdem ein paar Dinge zu beachten:
i
Die Messwerte werden nur bei Kanälen abgespeichert, auf denen sich auch ein
Demodulatoreinschub befindet. Bei leeren Kanälen wird nach einem Neustart der
Messbereich immer auf einen Defaultwert von 10.000 µm gestellt. Das bedeutet,
hier sollten Sie keinen anderen Messbereich eingeben, da sonst nach einem Neu-
start das berechnete Ergebnis falsch skaliert wird.

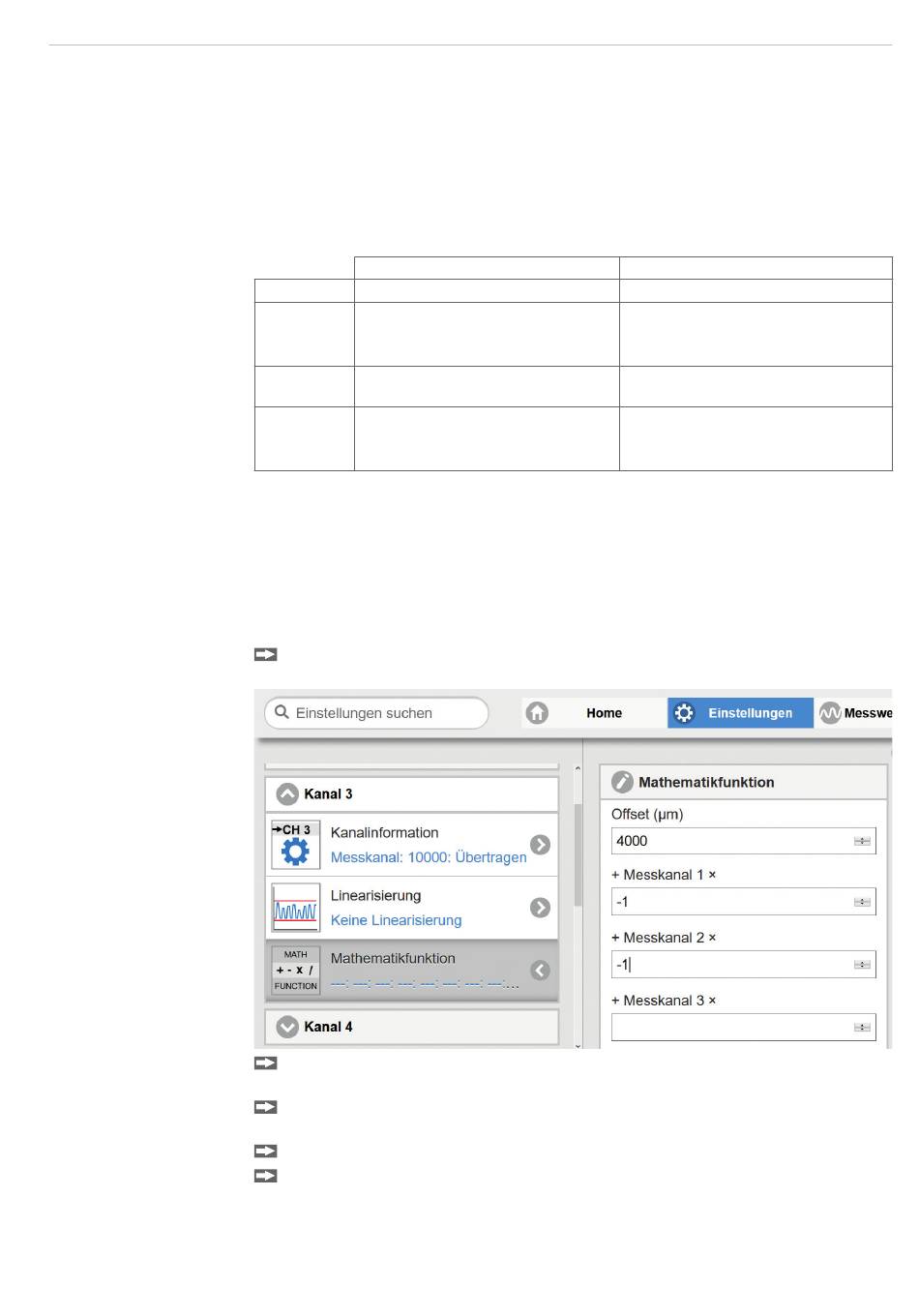

A 6.4
Mathematikfunktion setzen
Wechseln Sie in das Menü Einstellungen > Kanal n > Mathematikfunk-
tion.
Wählen Sie den Datenkanal aus, auf dem der Dickenwert ausgegeben werden soll;
im Beispiel hier ist dies Datenkanal 3.
Geben Sie den Offset (Abstand beider Sensoren zueinander) an. Hier im Beispiel
beträgt der Offset 4.000 µm.
Geben Sie als Faktor für den Messkanal 1/2 den Wert -1 an.
Bestätigen Sie die Eingabe(n) mit Mathematikfunktion setzen.
EtherCAT
32 Bit
24 Bit (bei Bedarf bis 32 Bit)
25.600 % * Messbereich
erwarteter Dickenwert = 128.000 µm
min. Messbereich = 500 µm
