Installation und Montage
capaNCDT 6500
4.7
Versorgung

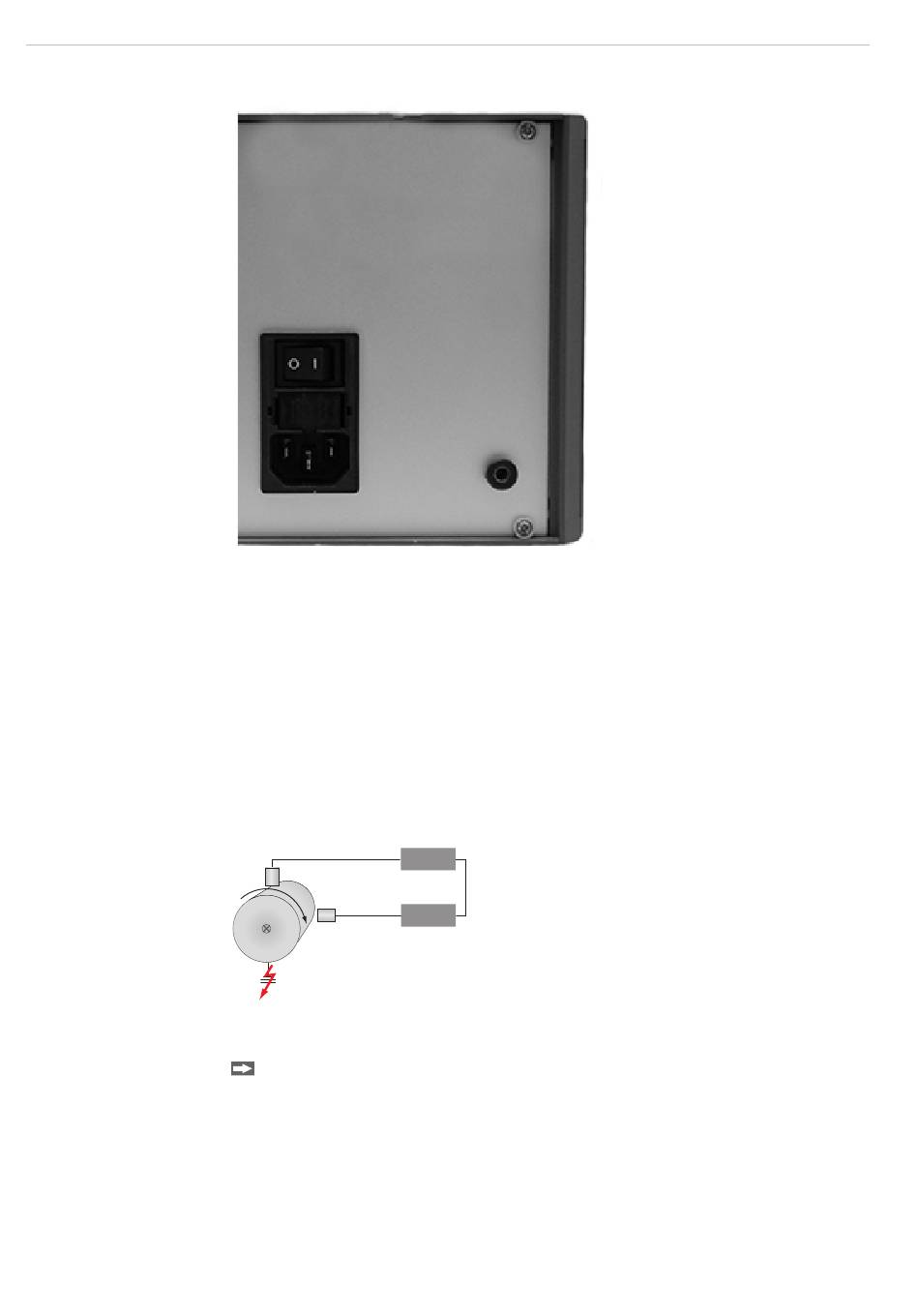

Abb. 17 Rückansicht mit Kaltgerätestecker, Sicherung; 230 VAC
4.8
Masseverbindung, Erdung
Die Gehäuse der Sensoren sind mit der Signalmasse und der Versorgungsmasse ver-
bunden.
Berührungslose Messobjekt-Erdung
In zahlreichen Anwendungen stellt sich die Erdung des Messobjekts als sehr schwie-
rig oder sogar als unmöglich dar. Anders als bei herkömmlichen Systemen muss das
Messobjekt bei Synchronisierung von zwei capaNCDT-Geräten nicht geerdet werden.
Die untenstehende Prinzipskizze zeigt zwei synchronisierte capaNCDT-Sensoren, die
gegen eine Walze messen. Da die Sensoren über die einzigartige Synchronisiertechnik
von MICRO-EPSILON verbunden sind, ist eine Erdung des Messobjekts in den meisten
Fällen überflüssig.
Sensor
Controller
Sensor
Controller
Keine Messobjekt-Erdung erforderlich
mit synchronisierten capaNCDT-Sensoren!
Abb. 18 Positions- und Unwuchtmessung mit zwei Messsystemen
Verbinden Sie das Messobjekt elektrisch leitend mit dem Masseanschluss an der
Rückseite des
Controllers, siehe Abb.
sync.
6.
Seite 22
