MICRO-EPSILON capaNCDT 6500 Betriebsanleitung Seite 17

Installation und Montage
Steckerseite
Abmessungen in mm
Aktive Messfläche
Sensor
Maßzeichnungen wei-
terer Sensoren sind auf
Anfrage verfügbar.

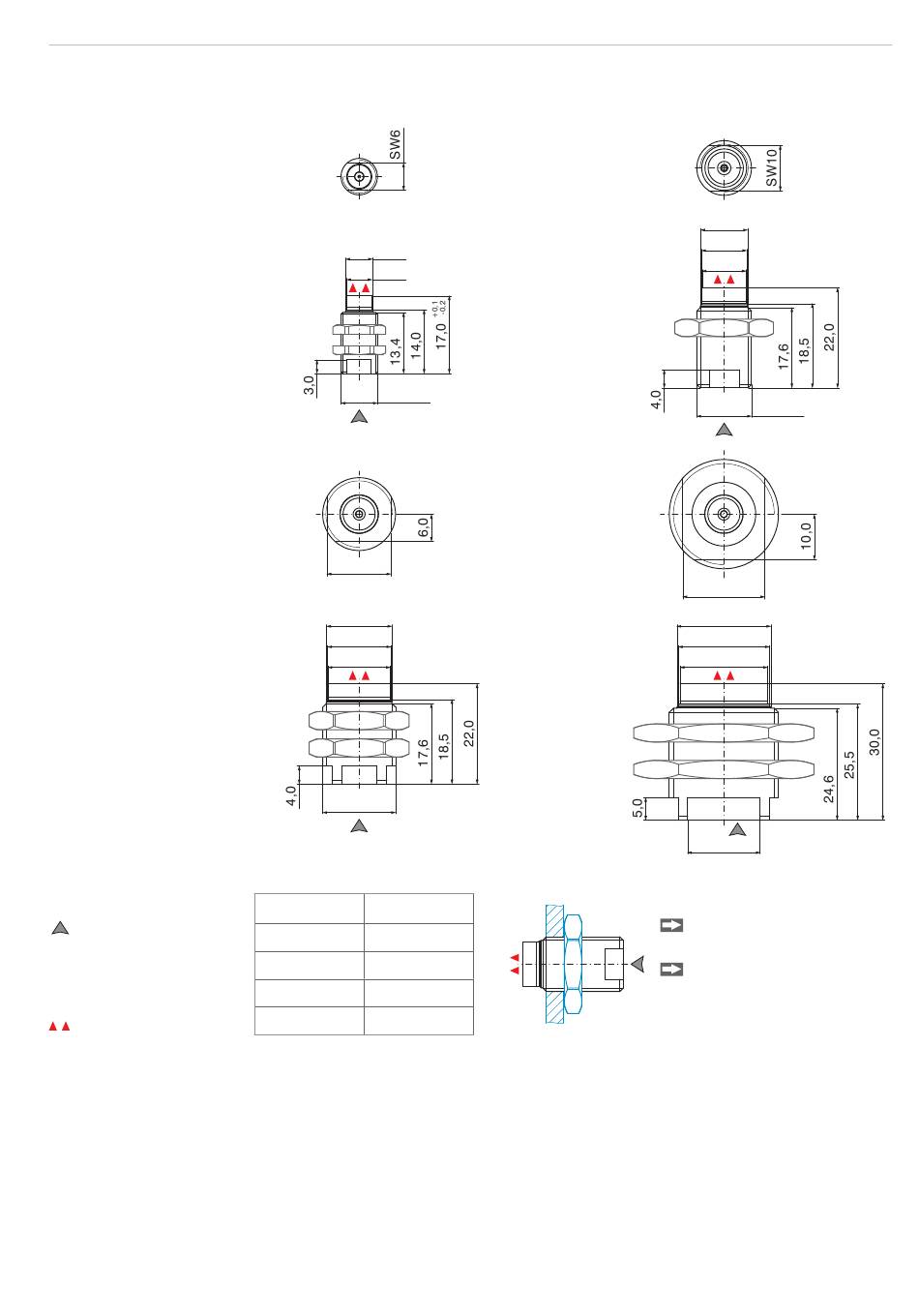

capaNCDT 6500
Zylindrische Sensoren mit Gewinde
CSE05/M8
ø6,0
ø5,7
M8x0,5
CSE2/M16
SW14
ø14,4
ø14,0
ø13,7
M16x1
Sensor Drehmoment
CSE05/M8 2,5 Nm max.
CSE1,5/M12 10 Nm max.
CSE2/M16 20 Nm max.
CSE3/M24 70 Nm max.
CSE1,25/M12
ø10,4
ø10
ø9,7
M12x1
CSE3/M24
SW18
ø20,6
ø20,0
ø19,2
M24x1,5
Ideale Montage:
Schrauben Sie den Sensor
in die Halterung.
Ziehen Sie die Montage-
mutter fest. Überschreiten
Sie nicht die jeweiligen
Drehmomente.
Seite 17
