Installation und Montage
capaNCDT 6500
4.4
Vorverstärker CP6001 und CPM6011
34,6
4,5

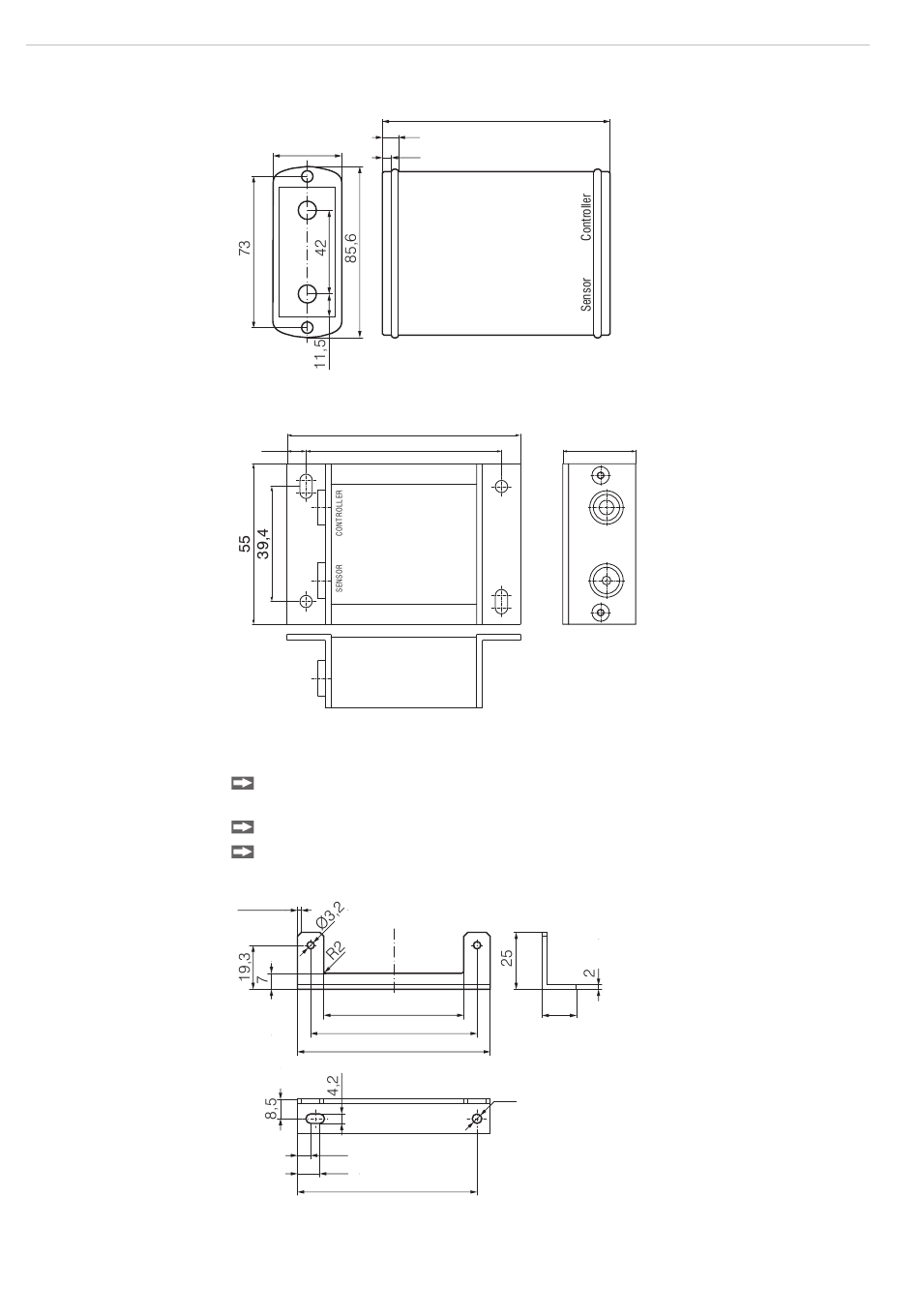

Abb. 12 Vorverstärker CP6001
80
6,5
67
Abb. 13 Vorverstärker CPM6011
Montage Vorverstärker mit Montagewinkel (CP6001)
Entfernen Sie die vier schwarzen Schutzkappen an den Gehäuseschrauben,
Maß 73.
Entfernen Sie die vier Gehäuseschrauben.
Befestigen Sie die beiden Montagewinkel am Vorverstärker mit den im Lieferumfang
enthaltenen Schrauben.
2,5 x 45°
61,4
73
84,6
5,8
9,8
78,8
Abb. 14 Montagewinkel für Vorverstärker
Abmessungen in mm, nicht maßstabsgetreu
114
8
25
15
Ø4,2
Seite 20
