Ethernetschnittstelle
6.5

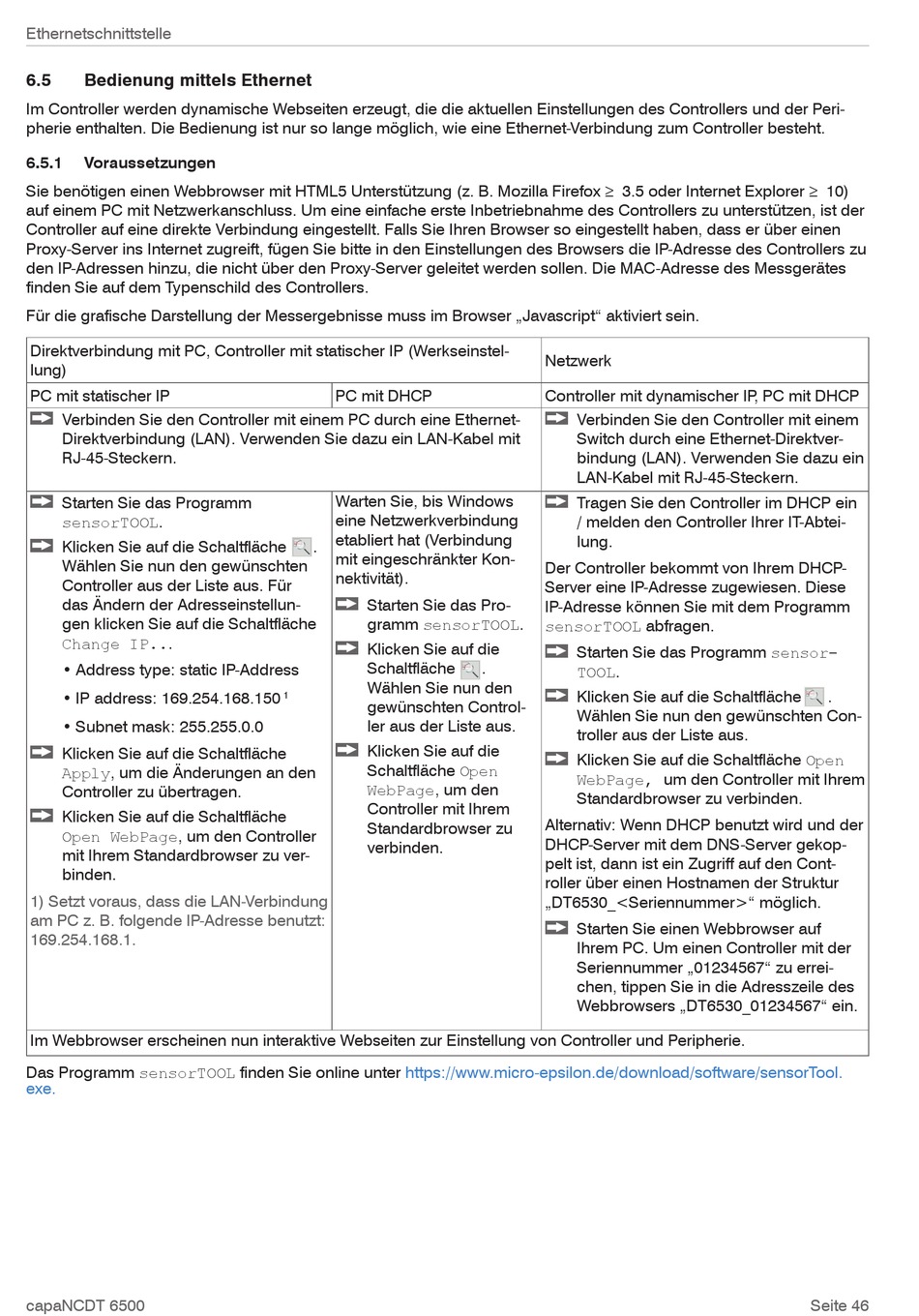

Bedienung mittels Ethernet
Im Controller werden dynamische Webseiten erzeugt, die die aktuellen Einstellungen des Controllers und der Peri-
pherie enthalten. Die Bedienung ist nur so lange möglich, wie eine Ethernet-Verbindung zum Controller besteht.
6.5.1
Voraussetzungen
Sie benötigen einen Webbrowser mit HTML5 Unterstützung (z. B. Mozilla Firefox 3.5 oder Internet Explorer 10)
auf einem PC mit Netzwerkanschluss. Um eine einfache erste Inbetriebnahme des Controllers zu unterstützen, ist der
Controller auf eine direkte Verbindung eingestellt. Falls Sie Ihren Browser so eingestellt haben, dass er über einen
Proxy-Server ins Internet zugreift, fügen Sie bitte in den Einstellungen des Browsers die IP-Adresse des Controllers zu
den IP-Adressen hinzu, die nicht über den Proxy-Server geleitet werden sollen. Die MAC-Adresse des Messgerätes
finden Sie auf dem Typenschild des Controllers.
Für die grafische Darstellung der Messergebnisse muss im Browser „Javascript" aktiviert sein.
Direktverbindung mit PC, Controller mit statischer IP (Werkseinstel-
lung)
PC mit statischer IP
Verbinden Sie den Controller mit einem PC durch eine Ethernet-
Direktverbindung (LAN). Verwenden Sie dazu ein LAN-Kabel mit
RJ-45-Steckern.
Starten Sie das Programm
sensorTOOL.
Klicken Sie auf die Schaltfläche
Wählen Sie nun den gewünschten
Controller aus der Liste aus. Für
das Ändern der Adresseinstellun-
gen klicken Sie auf die Schaltfläche
Change IP...
• Address type: static IP-Address
• IP address: 169.254.168.150
• Subnet mask: 255.255.0.0
Klicken Sie auf die Schaltfläche
Apply, um die Änderungen an den
Controller zu übertragen.
Klicken Sie auf die Schaltfläche
Open WebPage, um den Controller
mit Ihrem Standardbrowser zu ver-
binden.
1) Setzt voraus, dass die LAN-Verbindung
am PC z. B. folgende IP-Adresse benutzt:
169.254.168.1.
Im Webbrowser erscheinen nun interaktive Webseiten zur Einstellung von Controller und Peripherie.
Das Programm sensorTOOL finden Sie online unter
exe.
capaNCDT 6500
PC mit DHCP
Warten Sie, bis Windows
eine Netzwerkverbindung
etabliert hat (Verbindung
.
mit eingeschränkter Kon-
nektivität).
Starten Sie das Pro-
gramm sensorTOOL.
Klicken Sie auf die
Schaltfläche
Wählen Sie nun den
1
gewünschten Control-
ler aus der Liste aus.
Klicken Sie auf die
Schaltfläche Open
WebPage, um den
Controller mit Ihrem
Standardbrowser zu
verbinden.
https://www.micro-epsilon.de/download/software/sensorTool.
Netzwerk
Controller mit dynamischer IP , PC mit DHCP
Verbinden Sie den Controller mit einem
Switch durch eine Ethernet-Direktver-
bindung (LAN). Verwenden Sie dazu ein
LAN-Kabel mit RJ-45-Steckern.
Tragen Sie den Controller im DHCP ein
/ melden den Controller Ihrer IT-Abtei-
lung.
Der Controller bekommt von Ihrem DHCP-
Server eine IP-Adresse zugewiesen. Diese
IP-Adresse können Sie mit dem Programm
sensorTOOL abfragen.
Starten Sie das Programm sensor-
.
TOOL.
Klicken Sie auf die Schaltfläche
Wählen Sie nun den gewünschten Con-
troller aus der Liste aus.
Klicken Sie auf die Schaltfläche Open
WebPage, um den Controller mit Ihrem
Standardbrowser zu verbinden.
Alternativ: Wenn DHCP benutzt wird und der
DHCP-Server mit dem DNS-Server gekop-
pelt ist, dann ist ein Zugriff auf den Cont-
roller über einen Hostnamen der Struktur
„DT6530_<Seriennummer>" möglich.
Starten Sie einen Webbrowser auf
Ihrem PC. Um einen Controller mit der
Seriennummer „01234567" zu errei-
chen, tippen Sie in die Adresszeile des
Webbrowsers „DT6530_01234567" ein.
.
