Bedienung
HINWEIS
Während des Betriebes
darf kein Einschub ein-
oder ausgesteckt wer-
den, da dies zu Defekten
des Controllers führen
kann!
capaNCDT 6500
5.
Bedienung
5.1
Inbetriebnahme
Achten Sie beim Einschalten des Gerätes darauf, dass alle Einschübe in den vorgesehe-
nen Plätzen eingesteckt sind.
Lassen Sie die Messeinrichtung circa 15 min warmlaufen, bevor Sie eine Messung oder
Kalibrierung durchführen. Dies vermeidet Messungenauigkeiten.
5.2
Bedien- und Anzeigeelemente
5.2.1
DT6530
Nach dem Einschalten der Versorgungsspannung zeigen die drei LED's das Vorhan-
densein der internen Versorgungsspannungen an. Leuchten alle drei LED's, ist der
Controller betriebsbereit.

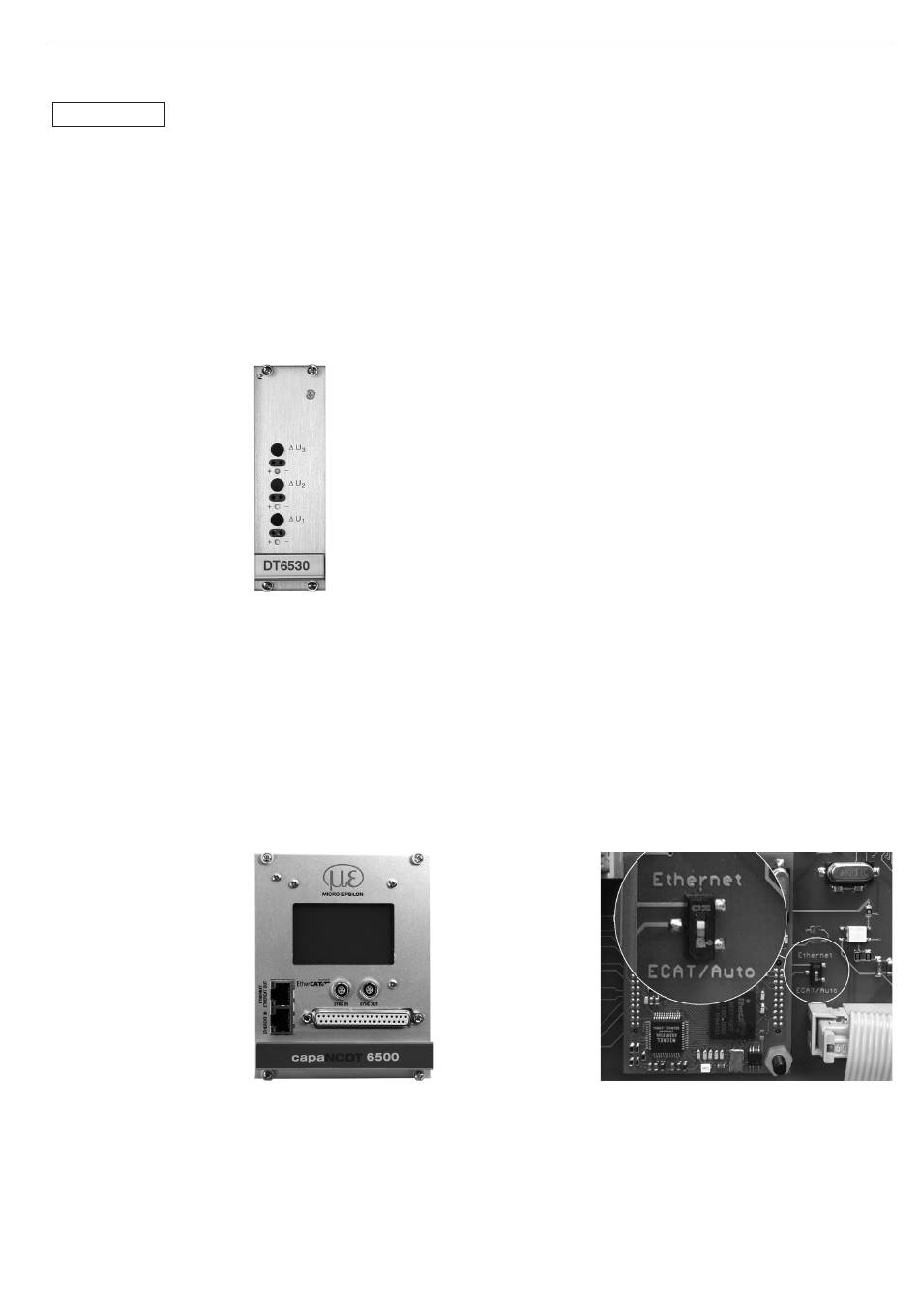

Abb. 22 LED's für Spannungsversorgung
5.2.2
DD6530
Auf dem Display-Einschub DD6530 werden die digitalen Messwerte aller Kanäle ange-
zeigt. Die Messwerte sind von 0 bis 100 % skaliert. Die angezeigten Werte entsprechen
nicht der vollen Messsystem-Auflösung. Die Anzeigeauflösung beträgt 0,01 % für jeden
Kanal und dient lediglich der Kontrolle. Um die volle Auflösung zu erhalten, verwenden
Sie bitte die Signale der analogen beziehungsweise digitalen Schnittstelle. Die Dis-
playeinstellungen, siehe
- einen Wechsel zwischen linearisierten oder nicht linearisierten Werten
- eine Auswahl der zu aktualisierenden Kanäle.
Abb. 23 Display- und Schnittstelleneinschub
Eine Umschaltung zwischen Ethernet- und EtherCAT kann entweder über den Hardware-
schalter (Bild) oder per Software erfolgen.
Steht der Schalter in Position Ethernet, so ist unabhängig von der Softwareeinstellung
immer die Ethernetschnittstelle aktiv. Steht der Schalter in Position ECAT/Auto, so ist die
Schnittstelle aktiv, die Softwareseitig eingestellt ist. Eine Änderung der Schnittstelle tritt
erst nach Neustart des Controllers in Kraft.
6.4.14, ermöglichen
Abb. 24 Wechsel Ethernet/EtherCAT
Seite 25
