Allgemein
Synchronisation
Innerhalb eines Controllers DT6220/6222/6230 sind alle Sensoren untereinander synchronisiert. Mehrere Controller
der Serie capaNCDT 6230 können gleichzeitig als Mehrkanalsystem betrieben werden. Durch die Synchronisation der
Controller wird ein gegenseitiges Beeinflussen der Sensoren vermieden.

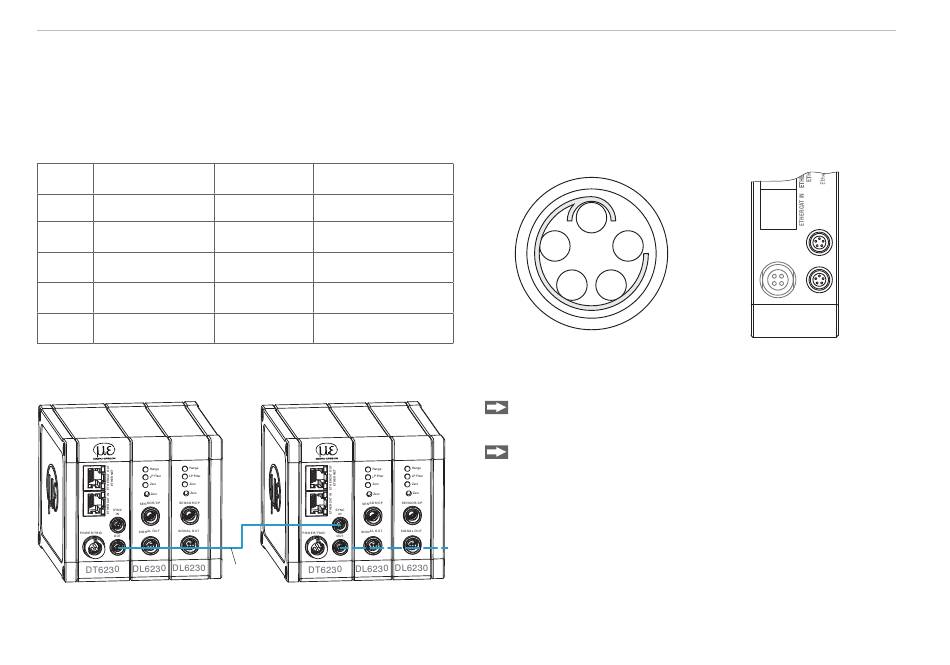

Externe Synchronisierung DT6230
PIN
Belegung
1
n.c.
2
Twisted Pair 1
3
Twisted Pair 1
4
Twisted Pair 2
5
Twisted Pair 2
SC6000-x ist ein 0,3 oder 1 m langes, fertig konfektio-
niertes Synchronisationskabel
Controller 1
Synchronisation eines zweiten Controllers DT6230
capaNCDT 6220 / 6222 / 6230
Isolierung
Farbe
-
-
1
weiß 1
blau
blau
2
weiß 2
orange
orange
SC6000-x
Controller 2
1
2
5
3
4
Ansicht: Lötseite,
5-pol. ODU-Kabelstecker
Stecken Sie das Synchronisationskabel SC6000-x,
in die Buchse SYNC OUT (Ausgang) an Controller 1.
Stecken Sie den Stecker vom SC6000-x in die
Buchse SYNC IN (Eingang) an Controller 2.
i
Automatische Synchronisation, jeder Controller
kann Master sein.
SYNC
IN
POWER/TRIG.
OUT
Sync IN/OUT am Con-
troller, 5-pol. Buchse
Seite 8
