7
KONFIGURATION
7.9 Überwachungsebene
Überblick

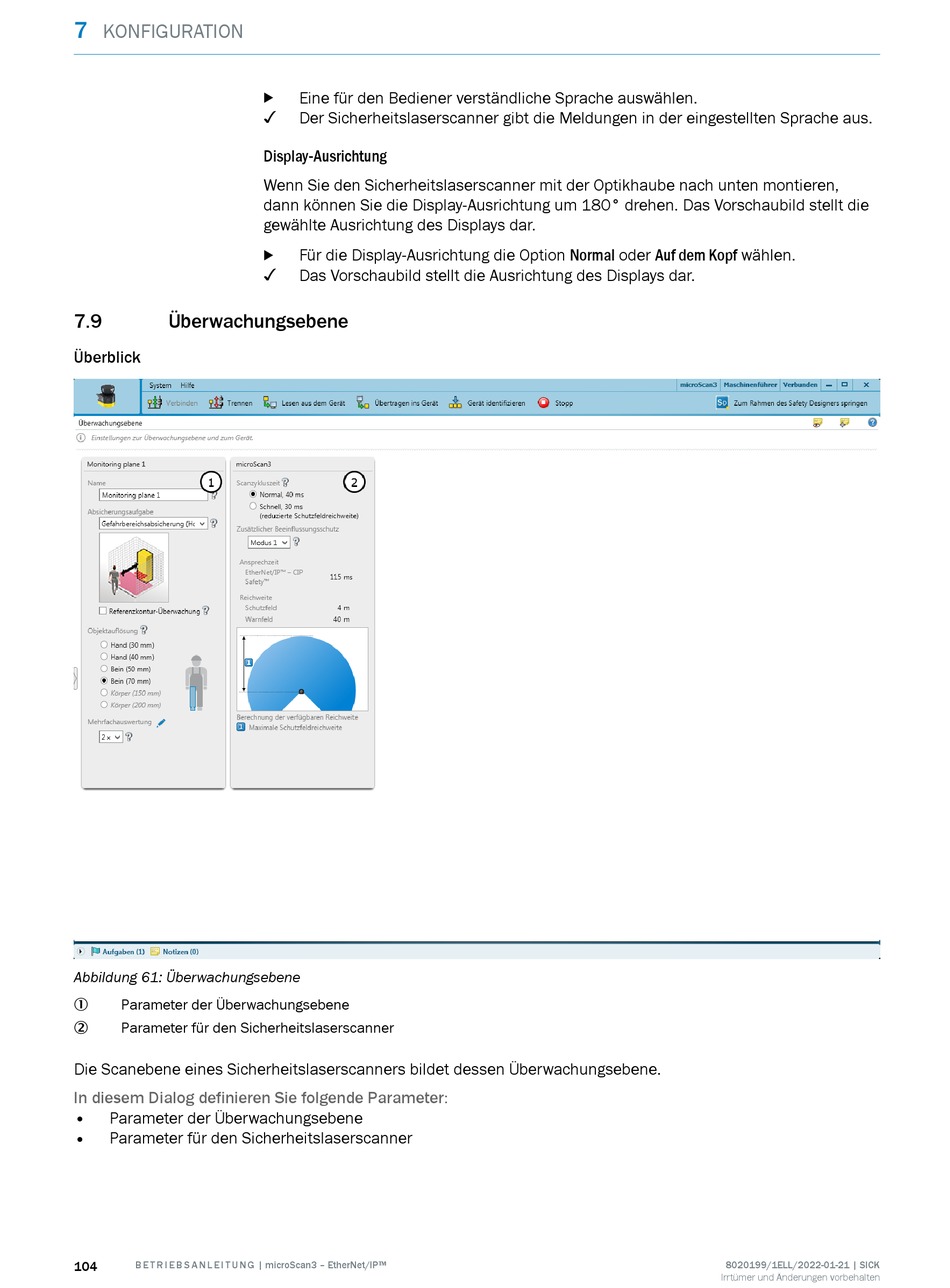

Abbildung 61: Überwachungsebene
Parameter der Überwachungsebene
1
Parameter für den Sicherheitslaserscanner
2
Die Scanebene eines Sicherheitslaserscanners bildet dessen Überwachungsebene.
In diesem Dialog definieren Sie folgende Parameter:
• Parameter der Überwachungsebene
• Parameter für den Sicherheitslaserscanner
104 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Eine für den Bediener verständliche Sprache auswählen.
b
✓
Der Sicherheitslaserscanner gibt die Meldungen in der eingestellten Sprache aus.
Display-Ausrichtung
Wenn Sie den Sicherheitslaserscanner mit der Optikhaube nach unten montieren,
dann können Sie die Display-Ausrichtung um 180° drehen. Das Vorschaubild stellt die
gewählte Ausrichtung des Displays dar.
Für die Display-Ausrichtung die Option Normal oder Auf dem Kopf wählen.
b
✓
Das Vorschaubild stellt die Ausrichtung des Displays dar.
