Filter
Über das Filterrad können zu jeder Blende folgende Filter zugeschaltet werden:
Ophthalmoskop L1
Rotfreifilter
Ophthalmoskop L2
Rotfreifilter, Blaufilter und Polarisationsfilter.
Ophthalmoskop L3
Rotfreifilter, Blaufilter und Polarisationsfilter.
Filter
Funktion
Rotfreifilter:
kontrastverstärkend zur Beurteilung feiner Gefäß Veränderungen
z.B.Netzhautblutungen
Polarisationsfilter:
zur genauen Beurteilung der Gewebefarben und
zur Verminderung von Hornhautreflektionen
Blaufilter:
zur besseren Erkennung Gefäßanomalien oder Blutungen,
zur Fluoreszenz-Ophthalmologie
Bei L2 + L3 kann jeder Filter zu jeder Blende hinzugeschaltet werden.
Fokussiervorrichtung (nur bei L3)
Durch Drehen des Fokussierrades kann eine schnelle Feineinstellung des zu betrachtenden
Untersuchungsfeldes auf diverse Entfernungen erreicht werden.
Vergrößerungslupe
Mit dem Ophthalmoskop-Set wird eine Vergrößerungslupe mit 5-facher Vergrößerung mit-
geliefert. Diese kann bei Bedarf zwischen den Instrumentenkopf und das Untersuchungs-
feld gehalten werden. Das Untersuchungsfeld wird entsprechend vergrößert.
Technische Daten zur Lampe
Ophthalmoskop 2,5 V XL
2,5 V 750 mA
Ophthalmoskop 3,5 V XL
3,5 V 690 mA
Ophthalmoskop 3,5 V LED 3,5 V 290 mA

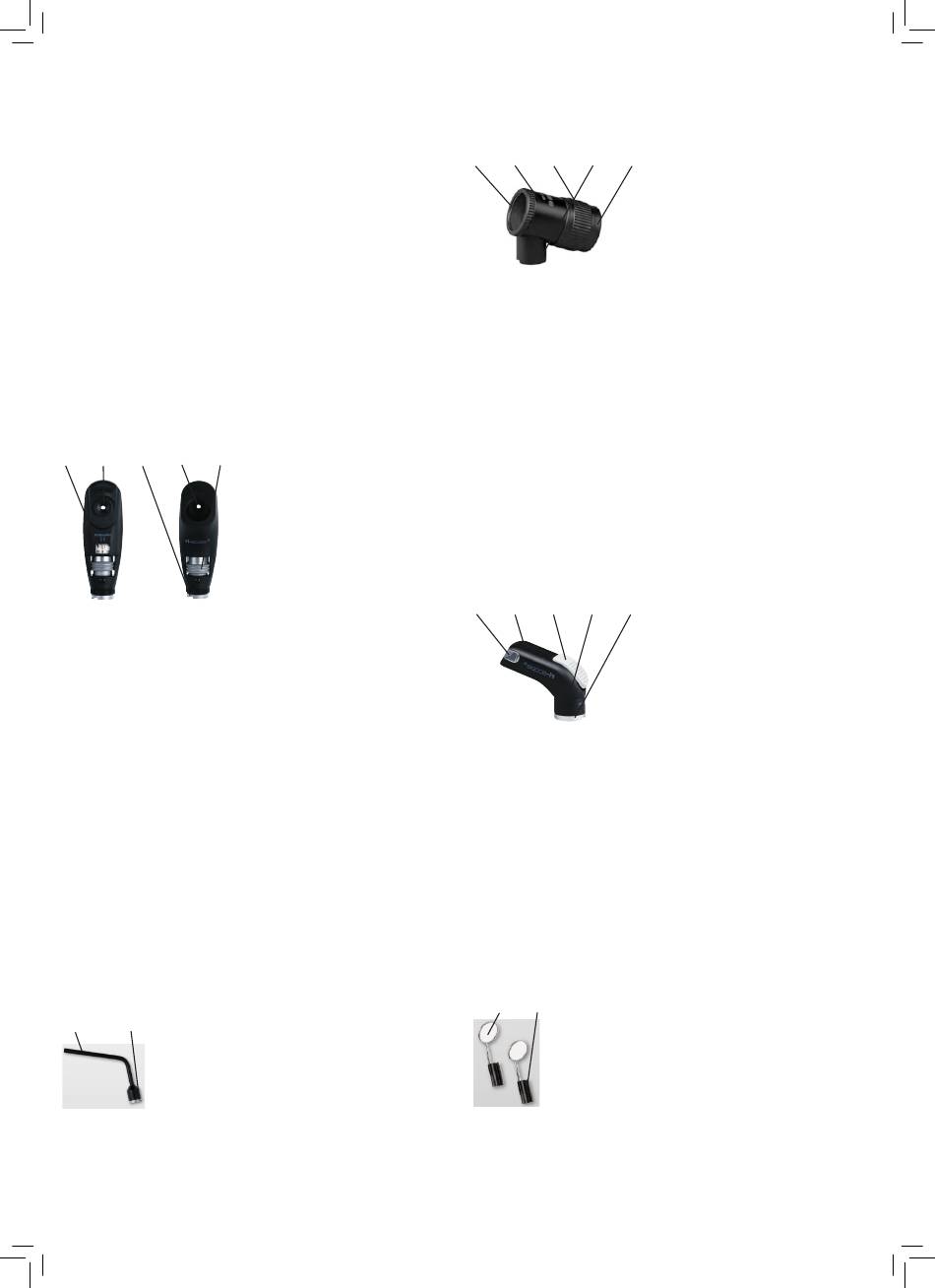

6.1.3 Retinoskope Slit und Spot
ri-scope ® Retinoskop (Skiaskop)
1
2
3
4
5
1) Skala 360°
2) Untersuchungsfenster#
3) Bajonettverschluss
4) Untersuchungsfenster Patientenseite
5) Fokussierrad
Zweckbestimmung/Indikation
Die in dieser Gebrauchsanweisung beschriebenen Retinoskope Slit/Spot (auch Skiaskope
genannt) wurden zur Feststellung der Refraktion (Fehlsichtigkeit) des Auges hergestellt.
Inbetriebnahme und Funktion
Setzen Sie den gewünschten Instrumentenkopf so auf die Aufnahme am Griffoberteil auf,
dass die beiden Aussparungen des Unterteils des Instrumentenkopfes auf die beiden her-
vorstehenden Führungsnocken des Batteriegriffes aufsitzen. Drücken Sie den Instrumen-
tenkopf leicht auf den Batteriegriff und drehen Sie den Griff in Richtung Uhrzeigersinn bis
zum Anschlag. Das Abnehmen des Kopfes erfolgt durch Drehung entgegen dem Uhrzeiger-
sinn. Mit der Rändelschraube können Sie nun die Rotation des Strichbildes und Fokussie-
rung des Strich- bzw.Punktbildes vornehmen.
Rotation
Das Strichbild kann mit dem Bedienelement um 360° gedreht werden. Der jeweilige Winkel
lässt sich direkt an der Skala am Retinoskop ablesen.
Fixationskarte
Für die dynamische Skiaskopie werden die Fixationskarten auf der Objektseite des Retinos-
kopes in die Halterung eingehängt und fixiert.
Technische Daten zur Lampe
Strich-Retinoskop HL 2,5 V 2,5 V 440 mA mittl.Lebensdauer 15 h
Strich-Retinoskop XL 3,5 V 3,5 V 690 mA mittl.Lebensdauer 50 h
Punkt-Retinoskop HL 2,5 V 2,5 V 450 mA mittl.Lebensdauer 15 h
Punkt-Retinoskop XL 3,5 V 3,5 V 640 mA mittl.Lebensdauer 40 h
6.1. ri-scope® F.O. Lampenträger
1
2
1) Lampenträger mit innenliegender Fiberoptik
2) Bajonettverschluss
Zweckbestimmung/Indikation
Der in dieser Gebrauchsanweisung beschriebene Lampenträger wird zur Beleuchtung der
Mundhöhle und des Rachenraumes hergestellt.
mittlere Lebensdauer 15 h
mittlere Lebensdauer 15 h
mittlere Lebensdauer 10000 h
Technische Daten zur Lampe
Lampenträger XL 2,5 V
2,5 V 750 mA
Lampenträger XL 3,5 V
3,5 V 690 mA
Lampenträger LED 2,5 V 2,5 V 280 mA
Lampenträger LED 3,5 V 3,5 V 280 mA
6.1.5 ri-scope® Dermatoskop
1
2
3
4
5
1) Hautaufsatz mit Skalierung
2) Metallgehäuse
3) Fokussierrad
4) Bajonettverschluss
5) 10 Fach Vergrößerungslinse
Zweckbestimmung/Indikation
Das in dieser Gebrauchsanweisung beschriebene Dermatoskop ri-derma wird zur Früh-
erkennung von pigmentierten Hautveränderungen (malignen Melanomen) hergestellt.
Fokussierung
Fokussieren Sie die Lupe durch Drehen des Okularringes.
Hautaufsätze
Es werden 2 Hautaufsätze mitgeliefert:
1) Mit Skalierung von 0-10 mm zur Messung von pigmentierten Hautveränderungen wie
malignen Melanomen.
2) Ohne Skalierung.
Beide Hautaufsätze sind einfach abnehmbar und austauschbar.
Technische Daten zur Lampe
ri-derma XL 2,5 V
2,5 V 750 mA mittl.Lebensdauer 15 h
ri-derma XL 3,5 V
3,5 V 690 mA mittl.Lebensdauer 15 h
ri-derma LED 2,5 V 2,5 V 280 mA mittl.Lebensdauer 10.000 h
ri-derma LED 3,5 V 3,5 V 280 mA mittl.Lebensdauer 10.000 h
6.1.6 ri-scope® F.O. Mundspatelhalter
1
2
3
4
5
1) Lichtleiter
2) Kunststoffgehäuse
3) Schiebevorrichtung für Spatel
4) Innenliegende Fiberoptik
5) Bajonettverschluss
Zweckbestimmung/Indikation
Der in dieser Gebrauchsanweisung beschriebene Spatelhalter wird zur Untersuchung des
Mund- und Rachenraumes in Kombination mit handelsüblichen Holz- und Kunststoffspa-
teln hergestellt.
Inbetriebnahme
Führen Sie einen handelsüblichen Holz- oder Kunststoffspatel in die Öffnung unterhalb des
Lichtaustrittes bis zum Anschlag ein. Nach der Untersuchung kann der Spatel leicht ent-
fernt werden, indem man den Auswerfer betätigt.
Technische Daten zur Lampe
Spatelhalter XL 2,5 V
750 mA
mittl.Lebensdauer 15 h
Spatelhalter XL 3,5 V
720 mA
mittl.Lebensdauer 15 h
Spatelhalter LED 2,5 V 280 mA
mittl.Lebensdauer 10.000 h
Spatelhalter LED 3,5 V 280 mA
mittl.Lebensdauer 10.000 h
1
2
1) Spiegel
2) Halterung für Lampenträger
Zweckbestimmung/Indikation
Die in dieser Gebrauchsanweisung beschriebenen Kehlkopfspiegel werden zur Spiegelung
bzw.Untersuchung des Mund- und Rachenraumes in Kombination mit dem Riester Lam-
penträger hergestellt.
mittl.Lebensdauer 15 h
mittl.Lebensdauer 15 h
mittl.Lebensdauer 10.000 h
mittl.Lebensdauer 10.000 h
