Vorsicht: Die RVS-200 enthält keine Teile, die vom Benutzer repariert werden können. Eine
Reparatur des Instruments muss immer von einem Techniker durchgeführt werden, der
vom Hersteller autorisiert wurde.
Alle im Zusammenhang mit dem Produkt aufgetretenen schwerwiegenden Vorfälle sind
dem Hersteller und der zuständigen Behörde des Mitgliedstaats, in dem der Anwender und/
oder der Patient niedergelassen ist, zu melden.
Bitte die Bedienungsanleitung für RVS-100 beachten

2. Erste Anwendung

2.1 Lieferumfang

Art. No.:
1961-RRXXE
RVS-200 NIBP (Riester) + SpO2 (Riester) Ausbaumodul 2 Griffe, ohne Köpfe, 1 Gebrauchs-
anweisung
1961-RRBXE
RVS-200 NIBP (Riester) + SpO2 (Riester)+Pred. Temp Oral (Blau), 1 Gebrauchsanweisung
1961-RRBPE
RVS-200 NIBP (Riester) + SpO2 (Riester)+Pred. Temp Oral(Blau) und Drucker, 1 Gebrauchs-
anweisung
1961-RNXXE
RVS-200 NIBP (Riester) + SpO2 (Nellcor), 1 Gebrauchsanweisung
1961-RNBXE
RVS-200 NIBP (Riester) + SpO2 (Nellcor)+Pred. Temp Oral(Blau), 1 Gebrauchsanweisung
1961-RNBPE
RVS-200 NIBP (Riester) + SpO2 (Nellcor)+Pred. Temp Oral(Blau) und Drucker, 1 Gebrauchs-
anweisung
1961-RMXXE
RVS-200 NIBP (Riester) + SpO2 (Masimo) 1 Gebrauchsanweisung
1961-RMBXE
RVS-200 NIBP (Riester) + SpO2 (Masimo)+Pred. Temp Oral(Blau) 1 Gebrauchsanweisung
1961-RMBPE
RVS-200 NIBP (Riester) + SpO2 (Masimo)+Pred. Temp Oral(Blau) und Drucker, 1 Ge-
brauchsanweisung
Entnehmen Sie das RVS-100 und RVS-200 aus der Verpackung und überprüfen Sie alle Teile
auf Beschädigungen.
2.2 Gerätefunktion

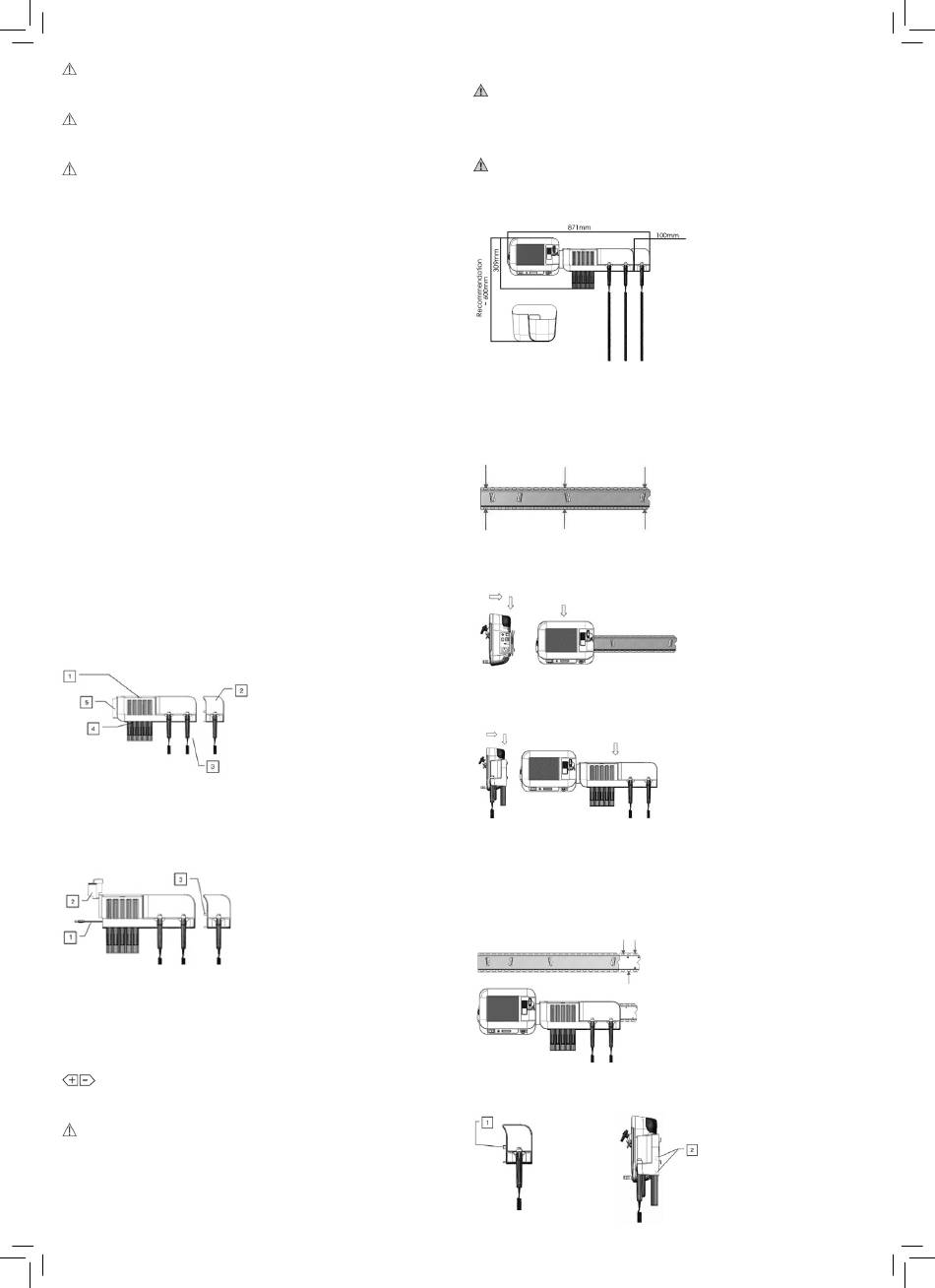

Vorderansicht (1)
1. Das Gehäuse der RVS-200 Wanddiagnosestation mit Schutzhülle für den
Trichterspender und mit zwei Griffen, um die Instrumentenköpfe anzuschließen.
2. Optionales RVS-200-Erweiterungsmodul mit einem Griff, an den ein weiterer
Instrumentenkopf angeschlossen werden kann.
3. Griff für Instrumentenkopf.
4. Ohrtrichterspender.
5. Wartungsabdeckung.
Vorderansicht (2)
1. Stromanschluss für RVS-100.
2. Geöffnete Wartungsabdeckung.
3. Stromanschluss vom RVS-200-Erweiterungsmodul zur RVS-200
Wanddiagnosestation.

3. Bedienung und Funktion

3.1 Symbolidentifikation

Lichtstärke regeln

3.2 Inbetriebnahme

3.2.1 Vor der ersten Inbetriebnahme

Bitte die Bedienungsanleitung für RVS-100 beachten!
• Verbinden Sie das Stromkabel mit einer ordnungsgemäß geerdeten Steckdose. Vermei-
den Sie es, den gleichen Stromkreislauf zu verwenden, an dem Geräte wie Klimaanlagen,
die regelmäßig ein- und ausgeschaltet werden, angeschlossen sind.
• Vermeiden Sie es, die Geräte RVS-100 und RVS-200 an wackeligen oder unstabilen Orten
zu platzieren.
• Um die Geräte herum sollte genügend Platz für eine normale Belüftung gelassen
werden.
04
• Stellen Sie sicher, dass Umgebungstemperatur und Luftfeuchtigkeit stabil sind und ver-
meiden Sie das Auftreten von Kondensation während des Betriebs der Geräte.
RVS-100 und RVS-200 niemals in Umgebungen mit brennbaren Anästhesiegasen instal-
lieren.

3.2.2 Wandmontage

3.2.2.1 Befestigung des RVS-100 und der RVS-200 Wanddiagnosestation

Bitte stellen Sie sicher, dass die für die Montage der RVS-200 ausgewählte Wand eine aus-
reichende Tragfähigkeit aufweist!
Platzbedarf
a.) Bohranweisungen für den RVS-100 und die RVS-200 Wanddiagnosestation. Folgen Sie
den Anweisungen, wenn Sie die Löcher in die Wand bohren.
b.) Anbringen der Wandbefestigungsplatten
Die mitgelieferten Dübel so weit wie möglich in die gebohrten Löcher schieben. Die Wand-
befestigungsplatte an die Wand halten, damit die Schrauben durch die Löcher der Be-
festigungsplatte in die Dübel eingebracht werden können. Die Schrauben nun mit einem
Schraubenzieher festziehen.
Wir empfehlen diese Befestigungspunkte!

3.2.2.2 Befestigung des RVS-100

Nachdem alle Schrauben fest angezogen wurden, den RVS-100 nehmen und durch den den
Halter durch die Öffnungen (1) führen. Den RVS-100 dann nach unten drücken, bis er ein-
rastet.

3.2.2.3 Befestigung der RVS-200 Wanddiagnosestation

Die RVS-200 Wanddiagnosestation nehmen und den Halter durch die Öffnungen (1) führen.
Dann die RVS-200 Wanddiagnosestation nach unten drücken, bis sie einrastet.

3.2.2.4 Befestigung des RVS-200-Erweiterungsmoduls

Bohranweisungen für das RVS-200-Erweiterungsmodul.
Folgen Sie den Anweisungen, wenn Sie die Löcher in die Wand bohren.
a.) Anbringen der Wandbefestigungsplatten
Die mitgelieferten Dübel so weit wie möglich in die gebohrten Löcher schieben. Die Wand-
befestigungsplatte an die Wand halten, damit die Schrauben durch die Löcher der Be-
festigungsplatte in die Dübel eingebracht werden können. Die Schrauben nun mit einem
Schraubenzieher festziehen.
Wir empfehlen diese Befestigungspunkte!
b.) Stellen Sie sicher, dass der Anschluss nicht beschädigt ist (1). Vergewissern Sie sich
außerdem, dass die beiden Sollbruchstellen an der RVS-200 Wanddiagnosestation mit einer
Zange ausgebrochen wurden (2).
