2. Primo utilizzo

2.1 Contenuto della confezione

Cod. articolo:
1961-RRXXE
Modulo di estensione RVS-200 NIBP (Riester) + 2 manici SpO2 (Riester), senza teste, 1 ma-
nuale d'uso
1961-RRBXE
RVS-200 NIBP (Riester) + SpO2 (Riester) + Pred. termometro orale (blu), 1 manuale d'uso
1961-RRBPE
RVS-200 NIBP (Riester) + SpO2 (Riester) + Pred. termometro orale (blu) e stampante, 1
manuale d'uso
1961-RNXXE
RVS-200 NIBP (Riester) + SpO2 (Nellcor), 1 manuale d'uso
1961-RNXXE
RVS-200 NIBP (Riester) + SpO2 (Riester) + Pred. termometro orale (blu), 1 manuale d'uso
1961-RNBPE
RVS-200 NIBP (Riester) + SpO2 (Riester) + Pred. termometro orale (blu) e stampante, 1
manuale d'uso
1961-RMXXE
RVS-200 NIBP (Riester) + SpO2 (Masimo), 1 manuale d'uso
1961-RMBXE
RVS-200 NIBP (Riester) + SpO2 (Masimo) + Pred. termometro orale (blu), 1 manuale d'uso
1961-RMBPE
RVS-200 NIBP (Riester) + SpO2 (Masimo) + Pred. termometro orale (blu) e stampante. 1
manuale d'uso
Estrarre i dispositivi RVS-100 e RVS-200 dalla confezione e controllare che tutti i com-
ponenti non siano danneggiati.

2.2 Funzione del dispositivo

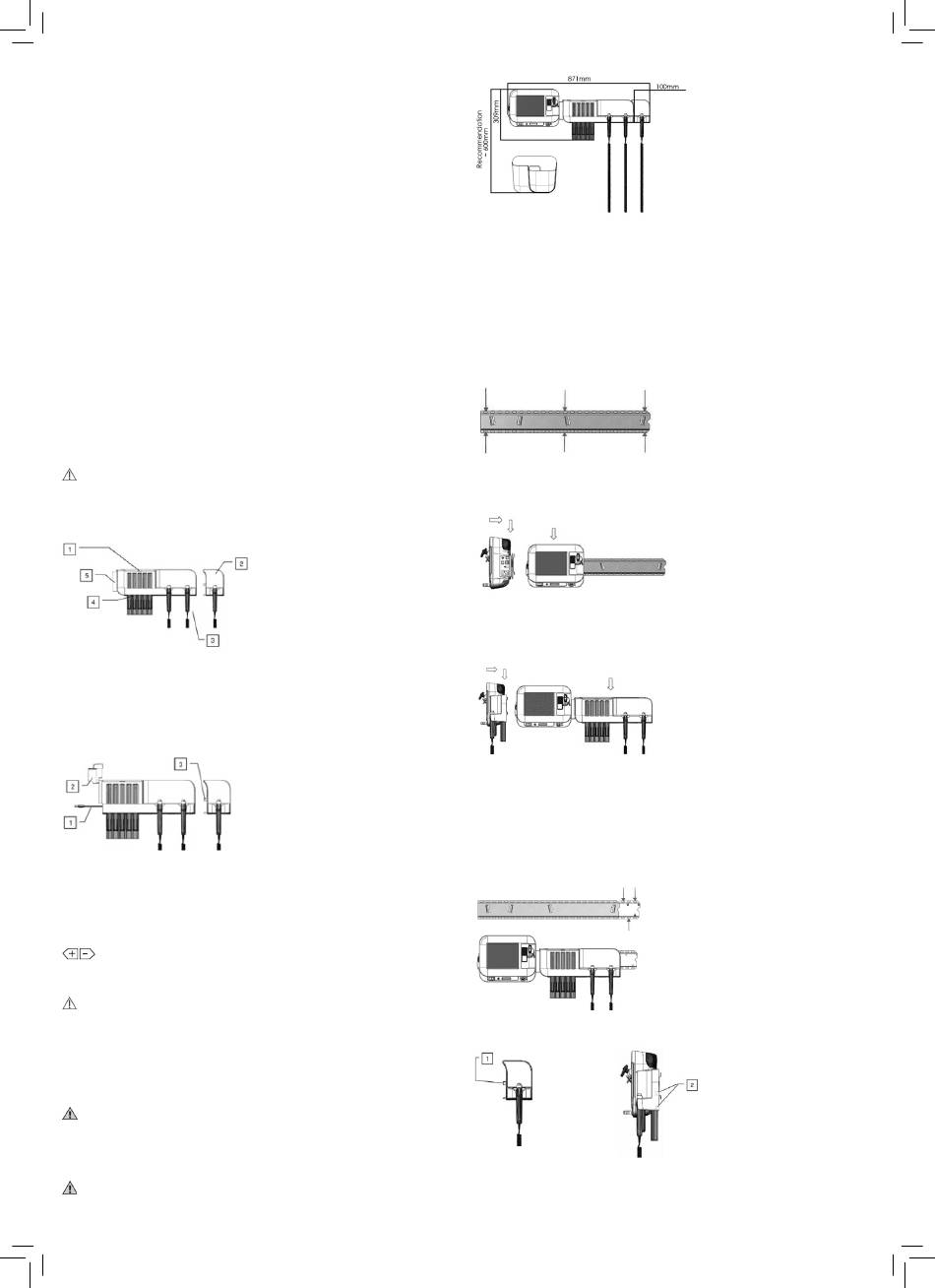

Vista frontale (1)
1. Involucro della stazione diagnostica da parete RVS-200 con copertura protettiva per il
dispenser di specula e con due manici per il collegamento delle teste strumentali.
2. Modulo di estensione opzionale RVS-200 con un manico a cui è possibile collegare un'al-
tra testa strumentale.
3. Manico per la testa dello strumento.
4. Erogatore di specula.
5. Carter di manutenzione.
Vista frontale (2)
1. Collegamento di alimentazione per RVS-100.
2. Carter di manutenzione aperto.
3. Collegamento elettrico dal modulo di estensione RVS-200 alla stazione diagnostica da
parete RVS-200.

3. Uso e funzioni

3.1 Legenda dei simboli

Regolazione dell'intensità della luce
3.2 Avvio

3.2.1 Prima del primo utilizzo

Osservare le istruzioni per l'uso del monitor RVS-100!
• Collegate il cavo di alimentazione a una presa correttamente dotata di messa a terra.
Evitare di utilizzare lo stesso circuito elettrico a cui sono collegati apparecchi come i
condizionatori d'aria, che vengono regolarmente accesi e spenti.
• Evitare di posizionare RVS-100 e RVS-200 in posizioni traballanti o instabili.
• È necessario lasciare uno spazio sufficiente intorno ai dispositivi per garantire la norma-
le ventilazione.
• Verificare che la temperatura e l'umidità dell'ambiente siano stabili ed evitare che si
formi condensa durante il funzionamento dei dispositivi.
Non installate RVS-100 e RVS-200 in ambienti dove siano presenti gas anestetici infiam-
mabili.

3.2.2 Montaggio a parete

3.2.2.1 Fissaggio di RVS-100 e della stazione diagnostica da parete RVS-200

Verificate che la parete sulla quale occorre montare RVS-200 possa sostenere il carico!
44
Ingombri
600 mm = 23,622 pollici
309 mm = 12,165 pollici
871 mm = 34,291 pollici
100 mm = 3,937 pollici
a.) Istruzioni per effettuare i fori nella parete sulla quale verranno montati RVS-100 e la
stazione diagnostica da parete RVS-200. Seguire le istruzioni quando si praticano i fori nella
parete.
b.) Fissaggio delle piastre di montaggio alla parete
Dopo aver praticato i fori, introdurre i tasselli in dotazione fino in fondo. Tenere la piastra di
montaggio contro la parete in modo che le viti possano entrare nei tasselli attraverso i fori
della piastra di montaggio stessa. Ora serrare le viti con un cacciavite.
Raccomandiamo questi punti di montaggio!

3.2.2.2 Fissaggio di RVS-100

Dopo aver avvitato saldamente tutte le viti, prendere RVS-100 e far passare il supporto at-
traverso le aperture (1). Quindi premete RVS-100 verso il basso finché scatta in posizione.

3.2.2.3 Fissaggio della Stazione diagnostica da parete RVS-200

Prendere la Stazione diagnostica da parete RVS-200 e far passare il supporto attraverso le
aperture (1). Quindi premete la Stazione diagnostica da parete RVS-200 verso il basso fino a
quando scatta in posizione.

3.2.2.4 Fissaggio del Modulo di estensione RVS-200

Istruzioni per la perforazione della parete sulla quale montare il Modulo di estensione RVS-
200.
Seguire le istruzioni quando si praticano i fori nella parete.
a.) Fissaggio delle piastre di montaggio alla parete
Dopo aver praticato i fori, introdurre i tasselli in dotazione fino in fondo. Tenere la piastra di
montaggio contro la parete in modo che le viti possano entrare nei tasselli attraverso i fori
della piastra di montaggio stessa. Ora serrare le viti con un cacciavite.
Raccomandiamo questi punti di montaggio!
b.) Verificare che il connettore non sia danneggiato (1). Verificate inoltre con un paio di pinze
che le due finestrelle poste sulla Stazione diagnostica da parete RVS-200 siano aperte (2).
c.) Se sono presenti sbavature (3), eliminarle con un coltello.
