использования одной и той же электрической цепи, к которой подключены такие
приборы, как кондиционеры, которые регулярно включаются и выключаются.
•
Избегайте размещения устройств RVS-100 и RVS-200 в шатких или неустойчивых
местах.
•
Вокруг устройств должно быть достаточно места для нормальной вентиляции.
•
Убедитесь, что температура и влажность окружающей среды стабильны, и избегайте
образования конденсата во время работы устройств.
Осторожно! RVS-200 не содержит деталей, которые могут быть отремонтированы
пользователем.
Ремонт
устройства
уполномоченный производителем.
О любом серьезном инциденте, произошедшем с устройством, следует сообщать
изготовителю и в компетентный орган государства-члена ЕС, в котором зарегистрирован
пользователь и/или пациент.
Соблюдайте инструкцию по эксплуатации RVS-100!
2. Первое использование
2.1 Объем поставки
Арт. №:
1961-RRXXE
RVS-200 для НИАД (Riester) + модуль расширения: датчик SpO2 (Riester) с 2 рукоятками,
без головок
1 инструкция по эксплуатации
1961-RRBXE
RVS-200 для НИАД (Riester) + датчик SpO2 (Riester) + Интеллектуальный оральный
термометр (синий)
1 инструкция по эксплуатации
1961-RRBPE
RVS-200 для НИАД (Riester) + датчик SpO2 (Riester) + Интеллектуальный оральный
термометр (синий) и принтер
1 инструкция по эксплуатации
1961-RNXXE
RVS-200 НИАД (Riester) + SpO2 (Nellcor)
1 инструкция по эксплуатации
1961-RNBXE
RVS-200 для НИАД (Riester) + датчик SpO2 (Nellcor) + Интеллектуальный оральный
термометр (синий)
1 инструкция по эксплуатации
1961-RNBPE
RVS-200 для НИАД (Riester) + датчик SpO2 (Nellcor) + Интеллектуальный оральный
термометр (синий) и принтер
1 инструкция по эксплуатации
1961-RMXXE
RVS-200 для НИАД (Riester) + датчик SpO2 (Masimo)
1 инструкция по эксплуатации
1961-RMBXE
RVS-200 для НИАД (Riester) + датчик SpO2 (Masimo) + Интеллектуальный оральный
термометр (синий)
1 инструкция по эксплуатации
1961-RMBPE
RVS-200 для НИАД (Riester) + датчик SpO2 (Masimo) + Интеллектуальный оральный
термометр (синий) и принтер
1 инструкция по эксплуатации
Извлеките устройства RVS-100 и RVS-200 из упаковки и проверьте все детали на предмет
повреждений.

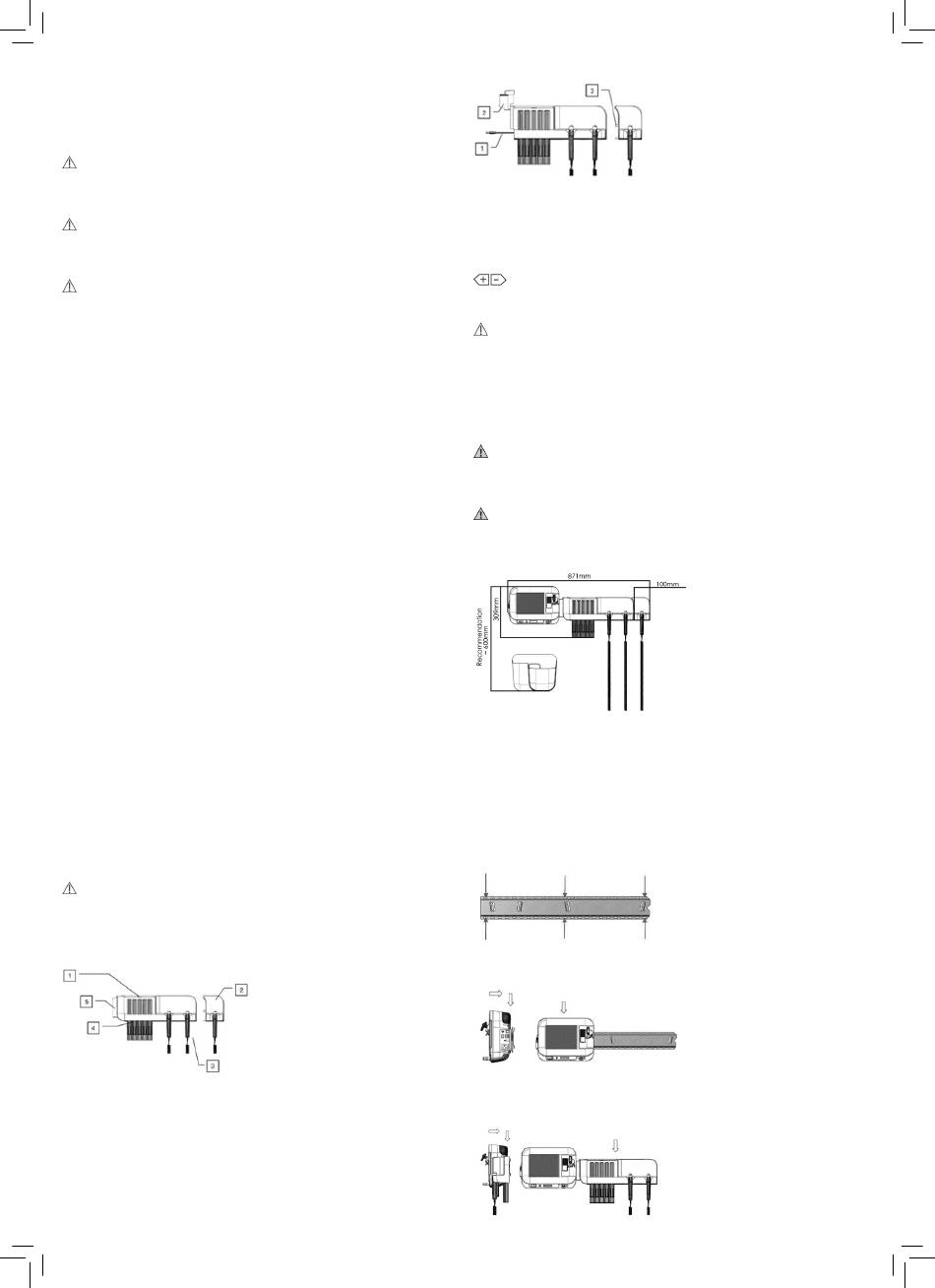

2.2 Функциональные элементы
Вид спереди (1)
1. Корпус настенной диагностической станции RVS -200 с защитной крышкой для
диспенсера
ущных
воронок и двумя рукоятками для использования с головками
инструментов.
2. Дополнительный модуль расширения RVS-200 с рукояткой, к которой может быть
присоединена еще одна головка инструмента.
3. Рукоятка для головки инструмента.
4. Диспенсер воронок.
5. Крышка для обслуживания.
54
должен
проводить
технический
персонал,
Вид спереди (2)
1. Разъем питания RVS-100.
2. Крышка для обслуживания в открытом виде.
3. Разъем питания от модуля расширения RVS-200 к настенной диагностической станции
RVS-200.
3. Рабочие режимы и функции
3.1Значения символов
Регулировка интенсивности света
3.2 Начало использования
3.2.1 Перед первым использованием
Соблюдайте инструкцию по эксплуатации RVS-100!
•
Подключите шнур питания к розетке с надлежащим заземлением. Избегайте
использования одной и той же электрической цепи, к которой подключены такие
приборы, как кондиционеры, которые регулярно включаются и выключаются.
•
Избегайте размещения устройств RVS-100 и RVS-200 в шатких или неустойчивых
местах.
•
Вокруг устройств должно быть достаточно места для нормальной вентиляции.
•
Убедитесь, что температура и влажность окружающей среды стабильны, и избегайте
образования конденсата во время работы устройств.
Никогда не устанавливайте устройства RVS-100 и RVS-200 в среде, где используются
легковоспламеняющиеся анестезирующие газы.
3.2.2 Настенное крепление
3.2.2.1 Крепление настенных диагностических станций RVS-100 и RVS-200
Убедитесь, что стена, к которой крепится RVS-200, имеет достаточную несущую
способность!
Необходимая площадь для размещения
600 мм = 23,622 дюйма
309 мм = 12,165 дюйма
871 мм = 34,291 дюйма
100 мм = 3,937 дюйма
a.) Инструкции по сверлению отверстий для крепления настенных диагностических
станций RVS -100 и RVS -200. Следуйте инструкциям при сверлении отверстий в стене.
b.) Крепление настенных монтажных панелей.
После просверливания отверстий возьмите прилагаемые разъемы и вставьте их в
отверстия до упора. Прижмите пластину для настенного монтажа к стене, чтобы винты
можно было вставить через отверстия в монтажной пластине в разъемы. Теперь
затяните винты отверткой.
Мы рекомендуем эти точки крепления!
3.2.2.2 Крепление RVS-100
Когда все винты будут плотно закручены, возьмите устройство RVS-100 и проденьте
держатель через отверстия (1). Затем надавите на RVS-100 до щелчка.
3.2.2.3 Крепление настенной диагностической станции RVS-200
Возьмите настенную диагностическую станцию RVS-200 и проденьте держатель через
отверстия (1). Затем потяните диагностическую станцию RVS-200 вниз, пока она не
защелкнется в правильном положении.
