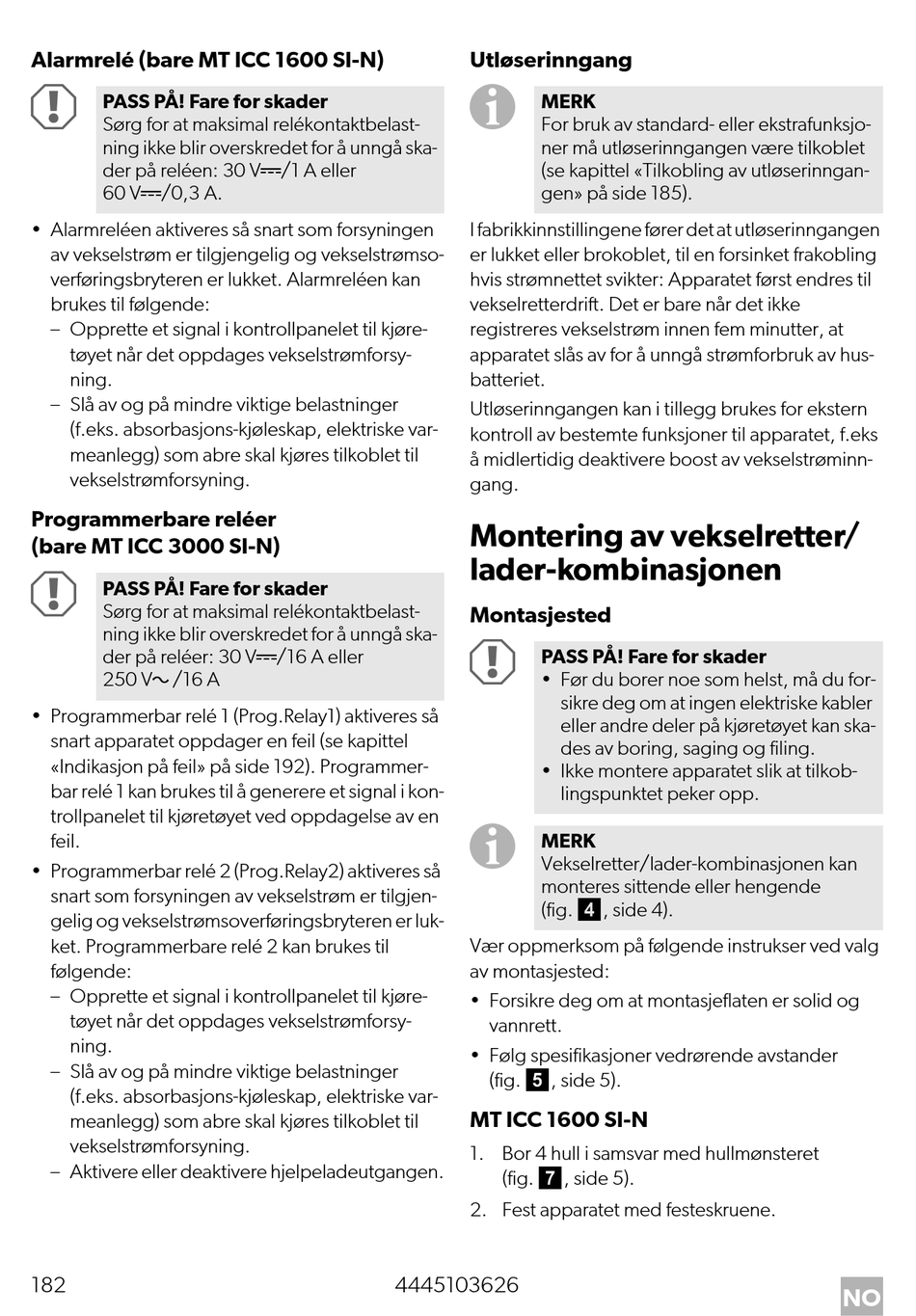

Alarmrelé (bare MT ICC 1600 SI-N)
A
PASS PÅ! Fare for skader
Sørg for at maksimal relékontaktbelast-
ning ikke blir overskredet for å unngå ska-
der på reléen: 30 Vg/1 A eller
60 Vg/0,3 A.
• Alarmreléen aktiveres så snart som forsyningen
av vekselstrøm er tilgjengelig og vekselstrømso-
verføringsbryteren er lukket. Alarmreléen kan
brukes til følgende:
– Opprette et signal i kontrollpanelet til kjøre-
tøyet når det oppdages vekselstrømforsy-
ning.
– Slå av og på mindre viktige belastninger
(f.eks. absorbasjons-kjøleskap, elektriske var-
meanlegg) som abre skal kjøres tilkoblet til
vekselstrømforsyning.
Programmerbare reléer
(bare MT ICC 3000 SI-N)
A
PASS PÅ! Fare for skader
Sørg for at maksimal relékontaktbelast-
ning ikke blir overskredet for å unngå ska-
der på reléer: 30 Vg/16 A eller
250 Vw/16 A
• Programmerbar relé 1 (Prog.Relay1) aktiveres så
snart apparatet oppdager en feil (se kapittel
«Indikasjon på feil» på side 192). Programmer-
bar relé 1 kan brukes til å generere et signal i kon-
trollpanelet til kjøretøyet ved oppdagelse av en
feil.
• Programmerbar relé 2 (Prog.Relay2) aktiveres så
snart som forsyningen av vekselstrøm er tilgjen-
gelig og vekselstrømsoverføringsbryteren er luk-
ket. Programmerbare relé 2 kan brukes til
følgende:
– Opprette et signal i kontrollpanelet til kjøre-
tøyet når det oppdages vekselstrømforsy-
ning.
– Slå av og på mindre viktige belastninger
(f.eks. absorbasjons-kjøleskap, elektriske var-
meanlegg) som abre skal kjøres tilkoblet til
vekselstrømforsyning.
– Aktivere eller deaktivere hjelpeladeutgangen.
182
Utløserinngang
I
MERK
For bruk av standard- eller ekstrafunksjo-
ner må utløserinngangen være tilkoblet
(se kapittel «Tilkobling av utløserinngan-
gen» på side 185).
I fabrikkinnstillingene fører det at utløserinngangen
er lukket eller brokoblet, til en forsinket frakobling
hvis strømnettet svikter: Apparatet først endres til
vekselretterdrift. Det er bare når det ikke
registreres vekselstrøm innen fem minutter, at
apparatet slås av for å unngå strømforbruk av hus-
batteriet.
Utløserinngangen kan i tillegg brukes for ekstern
kontroll av bestemte funksjoner til apparatet, f.eks
å midlertidig deaktivere boost av vekselstrøminn-
gang.
Montering av vekselretter/
lader-kombinasjonen
Montasjested
A
PASS PÅ! Fare for skader
• Før du borer noe som helst, må du for-
sikre deg om at ingen elektriske kabler
eller andre deler på kjøretøyet kan ska-
des av boring, saging og filing.
• Ikke montere apparatet slik at tilkob-
lingspunktet peker opp.
I
MERK
Vekselretter/lader-kombinasjonen kan
monteres sittende eller hengende
(fig. 4, side 4).
Vær oppmerksom på følgende instrukser ved valg
av montasjested:
• Forsikre deg om at montasjeflaten er solid og
vannrett.
• Følg spesifikasjoner vedrørende avstander
(fig. 5, side 5).
MT ICC 1600 SI-N
1. Bor 4 hull i samsvar med hullmønsteret
(fig. 7, side 5).
2. Fest apparatet med festeskruene.
4445103626
