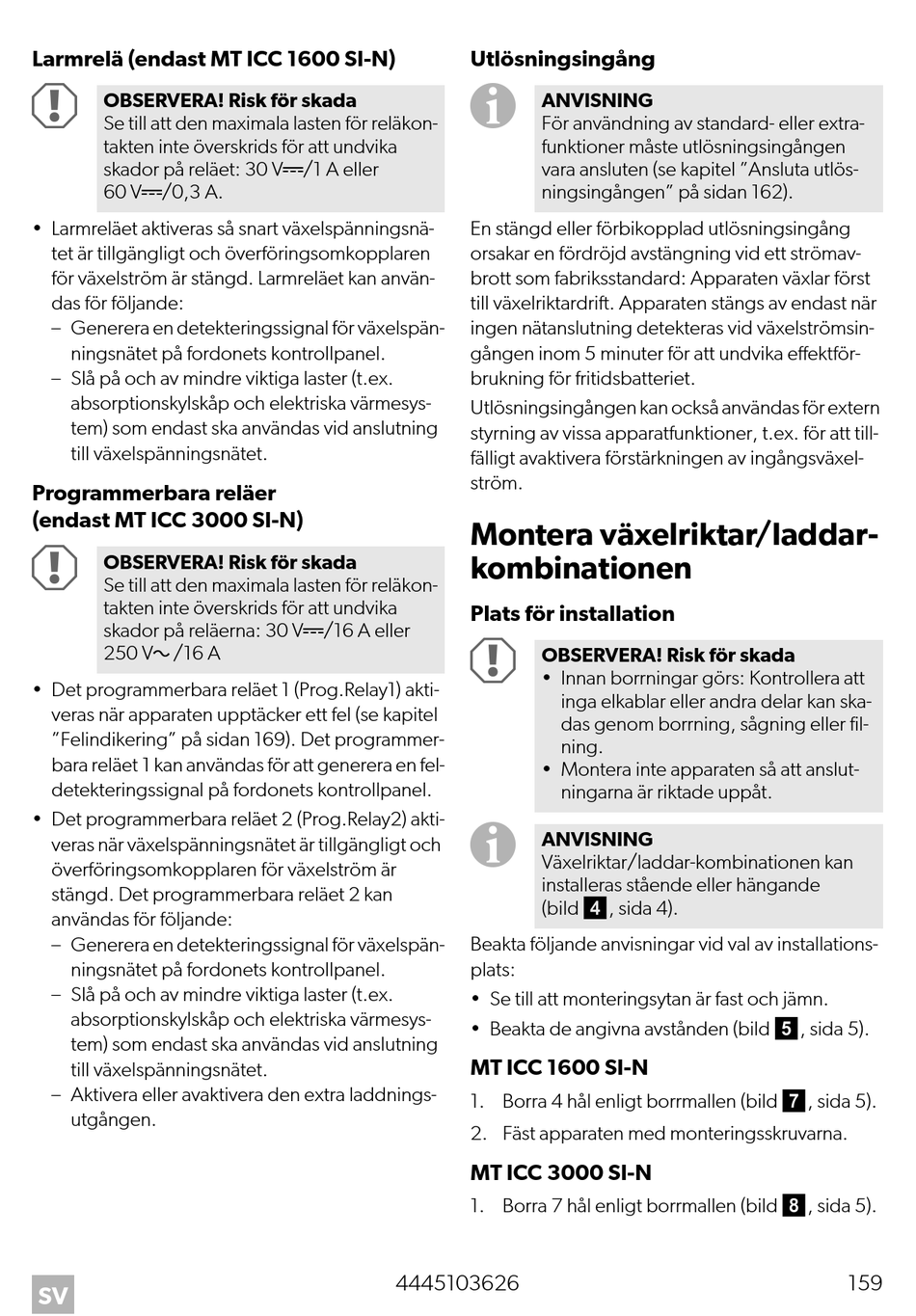

Larmrelä (endast MT ICC 1600 SI-N)
A
OBSERVERA! Risk för skada
Se till att den maximala lasten för reläkon-
takten inte överskrids för att undvika
skador på reläet: 30 Vg/1 A eller
60 Vg/0,3 A.
• Larmreläet aktiveras så snart växelspänningsnä-
tet är tillgängligt och överföringsomkopplaren
för växelström är stängd. Larmreläet kan använ-
das för följande:
– Generera en detekteringssignal för växelspän-
ningsnätet på fordonets kontrollpanel.
– Slå på och av mindre viktiga laster (t.ex.
absorptionskylskåp och elektriska värmesys-
tem) som endast ska användas vid anslutning
till växelspänningsnätet.
Programmerbara reläer
(endast MT ICC 3000 SI-N)
A
OBSERVERA! Risk för skada
Se till att den maximala lasten för reläkon-
takten inte överskrids för att undvika
skador på reläerna: 30 Vg/16 A eller
250 Vw/16 A
• Det programmerbara reläet 1 (Prog.Relay1) akti-
veras när apparaten upptäcker ett fel (se kapitel
"Felindikering" på sidan 169). Det programmer-
bara reläet 1 kan användas för att generera en fel-
detekteringssignal på fordonets kontrollpanel.
• Det programmerbara reläet 2 (Prog.Relay2) akti-
veras när växelspänningsnätet är tillgängligt och
överföringsomkopplaren för växelström är
stängd. Det programmerbara reläet 2 kan
användas för följande:
– Generera en detekteringssignal för växelspän-
ningsnätet på fordonets kontrollpanel.
– Slå på och av mindre viktiga laster (t.ex.
absorptionskylskåp och elektriska värmesys-
tem) som endast ska användas vid anslutning
till växelspänningsnätet.
– Aktivera eller avaktivera den extra laddnings-
utgången.
SV
Utlösningsingång
I
ANVISNING
För användning av standard- eller extra-
funktioner måste utlösningsingången
vara ansluten (se kapitel "Ansluta utlös-
ningsingången" på sidan 162).
En stängd eller förbikopplad utlösningsingång
orsakar en fördröjd avstängning vid ett strömav-
brott som fabriksstandard: Apparaten växlar först
till växelriktardrift. Apparaten stängs av endast när
ingen nätanslutning detekteras vid växelströmsin-
gången inom 5 minuter för att undvika effektför-
brukning för fritidsbatteriet.
Utlösningsingången kan också användas för extern
styrning av vissa apparatfunktioner, t.ex. för att till-
fälligt avaktivera förstärkningen av ingångsväxel-
ström.
Montera växelriktar/laddar-
kombinationen
Plats för installation
A
OBSERVERA! Risk för skada
• Innan borrningar görs: Kontrollera att
inga elkablar eller andra delar kan ska-
das genom borrning, sågning eller fil-
ning.
• Montera inte apparaten så att anslut-
ningarna är riktade uppåt.
I
ANVISNING
Växelriktar/laddar-kombinationen kan
installeras stående eller hängande
(bild 4, sida 4).
Beakta följande anvisningar vid val av installations-
plats:
• Se till att monteringsytan är fast och jämn.
• Beakta de angivna avstånden (bild 5, sida 5).
MT ICC 1600 SI-N
1. Borra 4 hål enligt borrmallen (bild 7, sida 5).
2. Fäst apparaten med monteringsskruvarna.
MT ICC 3000 SI-N
1. Borra 7 hål enligt borrmallen (bild 8, sida 5).
4445103626
159
