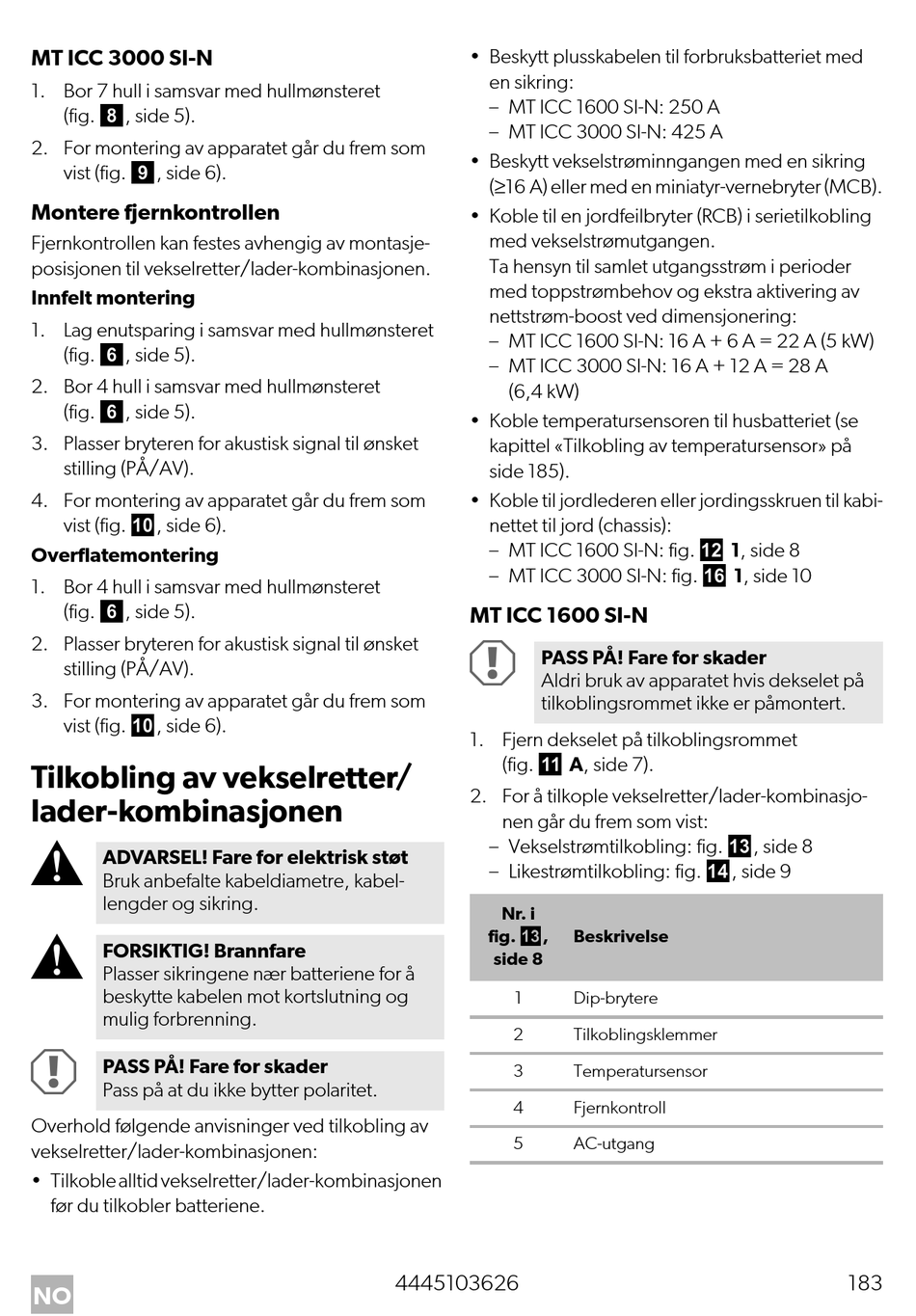

MT ICC 3000 SI-N
1. Bor 7 hull i samsvar med hullmønsteret
(fig. 8, side 5).
2. For montering av apparatet går du frem som
vist (fig. 9, side 6).
Montere fjernkontrollen
Fjernkontrollen kan festes avhengig av montasje-
posisjonen til vekselretter/lader-kombinasjonen.
Innfelt montering
1. Lag enutsparing i samsvar med hullmønsteret
(fig. 6, side 5).
2. Bor 4 hull i samsvar med hullmønsteret
(fig. 6, side 5).
3. Plasser bryteren for akustisk signal til ønsket
stilling (PÅ/AV).
4. For montering av apparatet går du frem som
vist (fig. 0, side 6).
Overflatemontering
1. Bor 4 hull i samsvar med hullmønsteret
(fig. 6, side 5).
2. Plasser bryteren for akustisk signal til ønsket
stilling (PÅ/AV).
3. For montering av apparatet går du frem som
vist (fig. 0, side 6).

Tilkobling av vekselretter/

lader-kombinasjonen

!
ADVARSEL! Fare for elektrisk støt
Bruk anbefalte kabeldiametre, kabel-
lengder og sikring.
!
FORSIKTIG! Brannfare
Plasser sikringene nær batteriene for å
beskytte kabelen mot kortslutning og
mulig forbrenning.
A
PASS PÅ! Fare for skader
Pass på at du ikke bytter polaritet.
Overhold følgende anvisninger ved tilkobling av
vekselretter/lader-kombinasjonen:
• Tilkoble alltid vekselretter/lader-kombinasjonen
før du tilkobler batteriene.
NO
• Beskytt plusskabelen til forbruksbatteriet med
en sikring:
– MT ICC 1600 SI-N: 250 A
– MT ICC 3000 SI-N: 425 A
• Beskytt vekselstrøminngangen med en sikring
(≥16 A) eller med en miniatyr-vernebryter (MCB).
• Koble til en jordfeilbryter (RCB) i serietilkobling
med vekselstrømutgangen.
Ta hensyn til samlet utgangsstrøm i perioder
med toppstrømbehov og ekstra aktivering av
nettstrøm-boost ved dimensjonering:
– MT ICC 1600 SI-N: 16 A + 6 A = 22 A (5 kW)
– MT ICC 3000 SI-N: 16 A + 12 A = 28 A
(6,4 kW)
• Koble temperatursensoren til husbatteriet (se
kapittel «Tilkobling av temperatursensor» på
side 185).
• Koble til jordlederen eller jordingsskruen til kabi-
nettet til jord (chassis):
– MT ICC 1600 SI-N: fig. b 1, side 8
– MT ICC 3000 SI-N: fig. f 1, side 10
MT ICC 1600 SI-N
A
PASS PÅ! Fare for skader
Aldri bruk av apparatet hvis dekselet på
tilkoblingsrommet ikke er påmontert.
1. Fjern dekselet på tilkoblingsrommet
(fig. a A, side 7).
2. For å tilkople vekselretter/lader-kombinasjo-
nen går du frem som vist:
– Vekselstrømtilkobling: fig. c, side 8
– Likestrømtilkobling: fig. d, side 9
Nr. i
fig. c,
side 8
1
2
3
4
5
4445103626
Beskrivelse
Dip-brytere
Tilkoblingsklemmer
Temperatursensor
Fjernkontroll
AC-utgang
