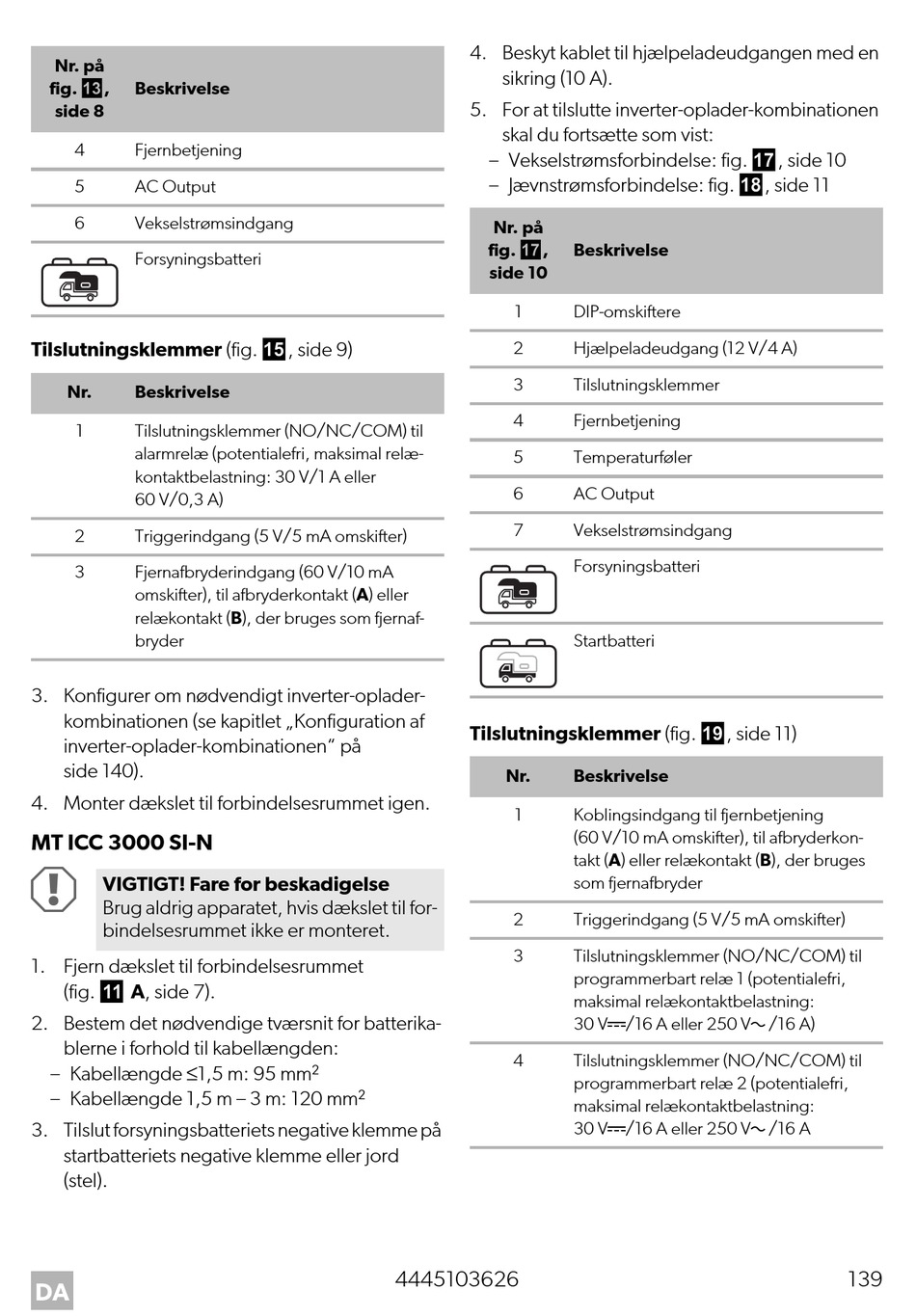

Nr. på
fig. c,
Beskrivelse
side 8
4 Fjernbetjening
5 AC Output
6 Vekselstrømsindgang
Forsyningsbatteri
Tilslutningsklemmer (fig. e, side 9)
Nr. Beskrivelse
1 Tilslutningsklemmer (NO/NC/COM) til
alarmrelæ (potentialefri, maksimal relæ-
kontaktbelastning: 30 V/1 A eller
60 V/0,3 A)
2 Triggerindgang (5 V/5 mA omskifter)
3 Fjernafbryderindgang (60 V/10 mA
omskifter), til afbryderkontakt (A) eller
relækontakt (B), der bruges som fjernaf-
bryder
3. Konfigurer om nødvendigt inverter-oplader-
kombinationen (se kapitlet „Konfiguration af
inverter-oplader-kombinationen" på
side 140).
4. Monter dækslet til forbindelsesrummet igen.
MT ICC 3000 SI-N
A
VIGTIGT! Fare for beskadigelse
Brug aldrig apparatet, hvis dækslet til for-
bindelsesrummet ikke er monteret.
1. Fjern dækslet til forbindelsesrummet
(fig. a A, side 7).
2. Bestem det nødvendige tværsnit for batterika-
blerne i forhold til kabellængden:
– Kabellængde ≤1,5 m: 95 mm²
– Kabellængde 1,5 m – 3 m: 120 mm²
3. Tilslut forsyningsbatteriets negative klemme på
startbatteriets negative klemme eller jord
(stel).
DA
4. Beskyt kablet til hjælpeladeudgangen med en
sikring (10 A).
5. For at tilslutte inverter-oplader-kombinationen
skal du fortsætte som vist:
– Vekselstrømsforbindelse: fig. g, side 10
– Jævnstrømsforbindelse: fig. h, side 11
Nr. på
fig. g,
side 10
1
2
3
4
5
6
7
Tilslutningsklemmer (fig. i, side 11)
Nr.
1
2
3
4
4445103626
Beskrivelse
DIP-omskiftere
Hjælpeladeudgang (12 V/4 A)
Tilslutningsklemmer
Fjernbetjening
Temperaturføler
AC Output
Vekselstrømsindgang
Forsyningsbatteri
Startbatteri
Beskrivelse
Koblingsindgang til fjernbetjening
(60 V/10 mA omskifter), til afbryderkon-
takt (A) eller relækontakt (B), der bruges
som fjernafbryder
Triggerindgang (5 V/5 mA omskifter)
Tilslutningsklemmer (NO/NC/COM) til
programmerbart relæ 1 (potentialefri,
maksimal relækontaktbelastning:
30 Vg/16 A eller 250 Vw/16 A)
Tilslutningsklemmer (NO/NC/COM) til
programmerbart relæ 2 (potentialefri,
maksimal relækontaktbelastning:
30 Vg/16 A eller 250 Vw/16 A
