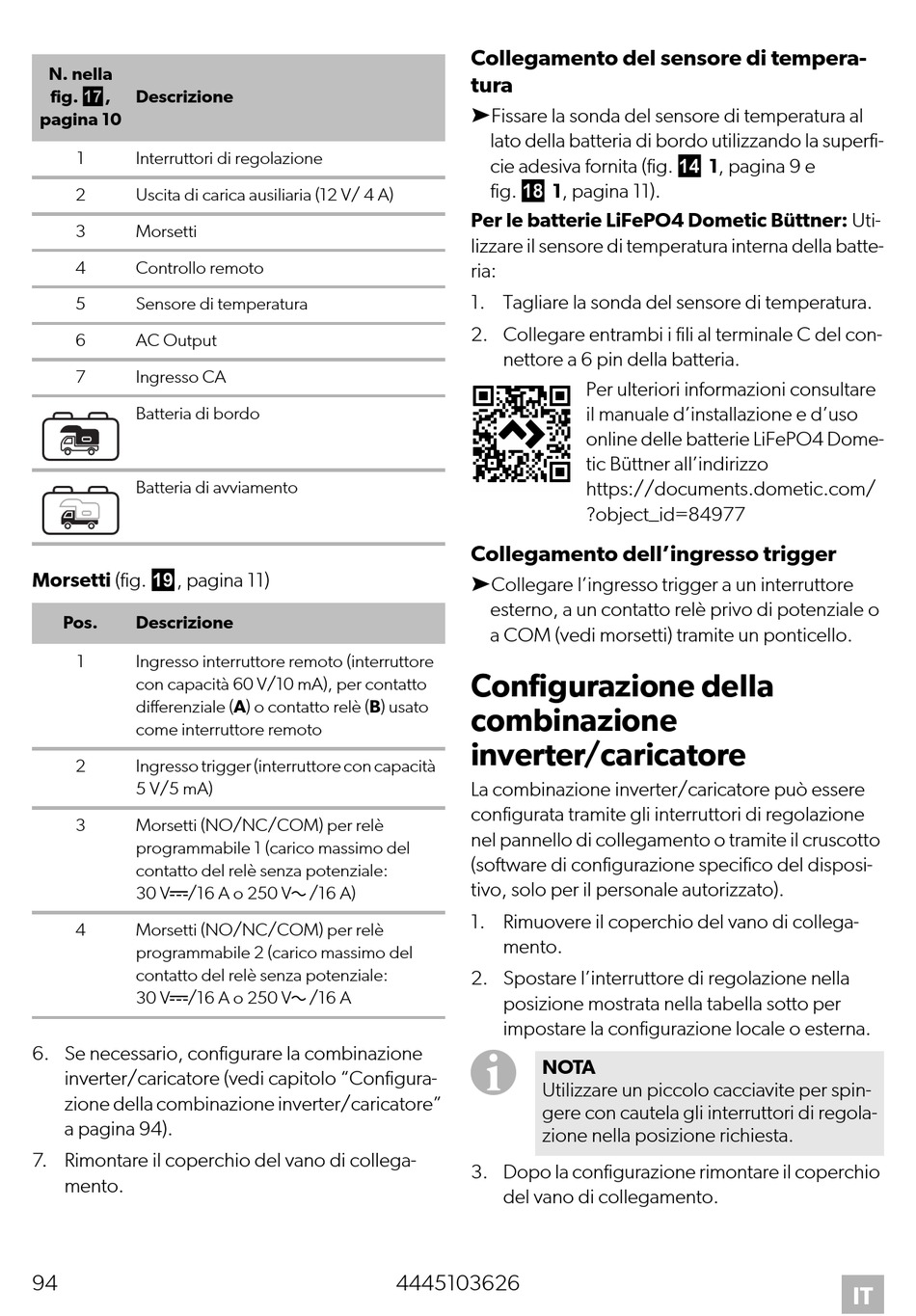

Configurazione Della; Combinazione Inverter/Caricatore - Dometic Buttner POWER & CONTROL MT ICC Montage- Und Bedienungsanleitung

N. nella
fig. g,
Descrizione
pagina 10
1 Interruttori di regolazione
2 Uscita di carica ausiliaria (12 V/ 4 A)
3 Morsetti
4 Controllo remoto
5 Sensore di temperatura
6 AC Output
7 Ingresso CA
Batteria di bordo
Batteria di avviamento
Morsetti (fig. i, pagina 11)
Pos. Descrizione
1 Ingresso interruttore remoto (interruttore
con capacità 60 V/10 mA), per contatto
differenziale (A) o contatto relè (B) usato
come interruttore remoto
2 Ingresso trigger (interruttore con capacità
5 V/5 mA)
3 Morsetti (NO/NC/COM) per relè
programmabile 1 (carico massimo del
contatto del relè senza potenziale:
30 Vg/16 A o 250 Vw/16 A)
4 Morsetti (NO/NC/COM) per relè
programmabile 2 (carico massimo del
contatto del relè senza potenziale:
30 Vg/16 A o 250 Vw/16 A
6. Se necessario, configurare la combinazione
inverter/caricatore (vedi capitolo "Configura-
zione della combinazione inverter/caricatore"
a pagina 94).
7. Rimontare il coperchio del vano di collega-
mento.
94
Collegamento del sensore di tempera-
tura
➤Fissare la sonda del sensore di temperatura al
lato della batteria di bordo utilizzando la superfi-
cie adesiva fornita (fig. d 1, pagina 9 e
fig. h 1, pagina 11).
Per le batterie LiFePO4 Dometic Büttner: Uti-
lizzare il sensore di temperatura interna della batte-
ria:
1. Tagliare la sonda del sensore di temperatura.
2. Collegare entrambi i fili al terminale C del con-
nettore a 6 pin della batteria.
Collegamento dell'ingresso trigger
➤Collegare l'ingresso trigger a un interruttore
esterno, a un contatto relè privo di potenziale o
a COM (vedi morsetti) tramite un ponticello.

Configurazione della

combinazione
inverter/caricatore
La combinazione inverter/caricatore può essere
configurata tramite gli interruttori di regolazione
nel pannello di collegamento o tramite il cruscotto
(software di configurazione specifico del disposi-
tivo, solo per il personale autorizzato).
1. Rimuovere il coperchio del vano di collega-
mento.
2. Spostare l'interruttore di regolazione nella
posizione mostrata nella tabella sotto per
impostare la configurazione locale o esterna.
I
NOTA
Utilizzare un piccolo cacciavite per spin-
gere con cautela gli interruttori di regola-
zione nella posizione richiesta.
3. Dopo la configurazione rimontare il coperchio
del vano di collegamento.
4445103626
Per ulteriori informazioni consultare
il manuale d'installazione e d'uso
online delle batterie LiFePO4 Dome-
tic Büttner all'indirizzo
https://documents.dometic.com/
?object_id=84977
