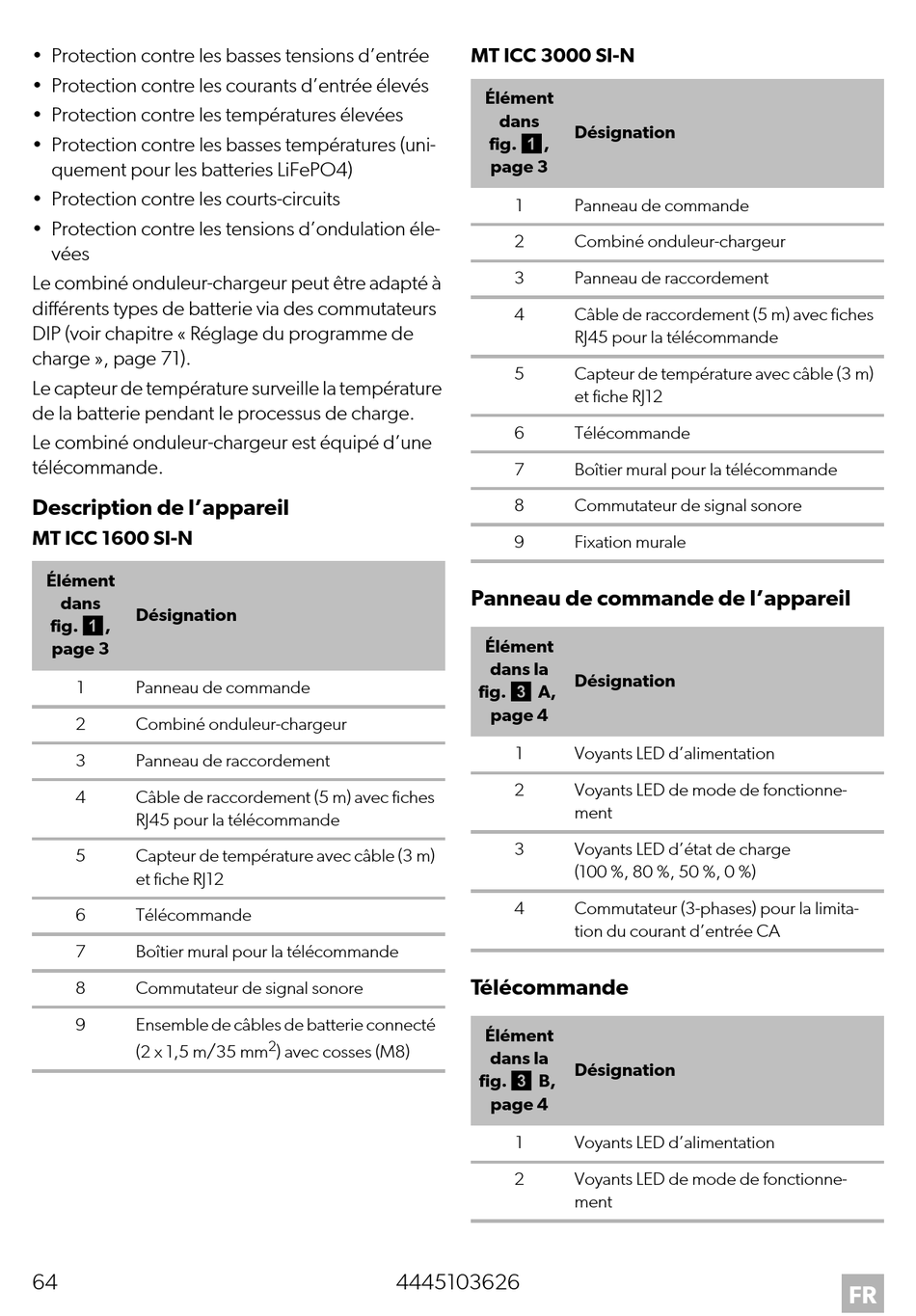

• Protection contre les basses tensions d'entrée
• Protection contre les courants d'entrée élevés
• Protection contre les températures élevées
• Protection contre les basses températures (uni-
quement pour les batteries LiFePO4)
• Protection contre les courts-circuits
• Protection contre les tensions d'ondulation éle-
vées
Le combiné onduleur-chargeur peut être adapté à
différents types de batterie via des commutateurs
DIP (voir chapitre « Réglage du programme de
charge », page 71).
Le capteur de température surveille la température
de la batterie pendant le processus de charge.
Le combiné onduleur-chargeur est équipé d'une
télécommande.

Description de l'appareil

MT ICC 1600 SI-N
Élément
dans
Désignation
fig. 1,
page 3
1 Panneau de commande
2 Combiné onduleur-chargeur
3 Panneau de raccordement
4 Câble de raccordement (5 m) avec fiches
RJ45 pour la télécommande
5 Capteur de température avec câble (3 m)
et fiche RJ12
6 Télécommande
7 Boîtier mural pour la télécommande
8 Commutateur de signal sonore
9 Ensemble de câbles de batterie connecté
(2 x 1,5 m/35 mm
64
2
) avec cosses (M8)
4445103626
MT ICC 3000 SI-N
Élément
dans
Désignation
fig. 1,
page 3
1 Panneau de commande
2 Combiné onduleur-chargeur
3 Panneau de raccordement
4 Câble de raccordement (5 m) avec fiches
RJ45 pour la télécommande
5 Capteur de température avec câble (3 m)
et fiche RJ12
6 Télécommande
7 Boîtier mural pour la télécommande
8 Commutateur de signal sonore
9 Fixation murale
Panneau de commande de l'appareil
Élément
dans la
Désignation
fig. 3 A,
page 4
1 Voyants LED d'alimentation
2 Voyants LED de mode de fonctionne-
ment
3 Voyants LED d'état de charge
(100 %, 80 %, 50 %, 0 %)
4 Commutateur (3-phases) pour la limita-
tion du courant d'entrée CA
Télécommande
Élément
dans la
Désignation
fig. 3 B,
page 4
1 Voyants LED d'alimentation
2 Voyants LED de mode de fonctionne-
ment
