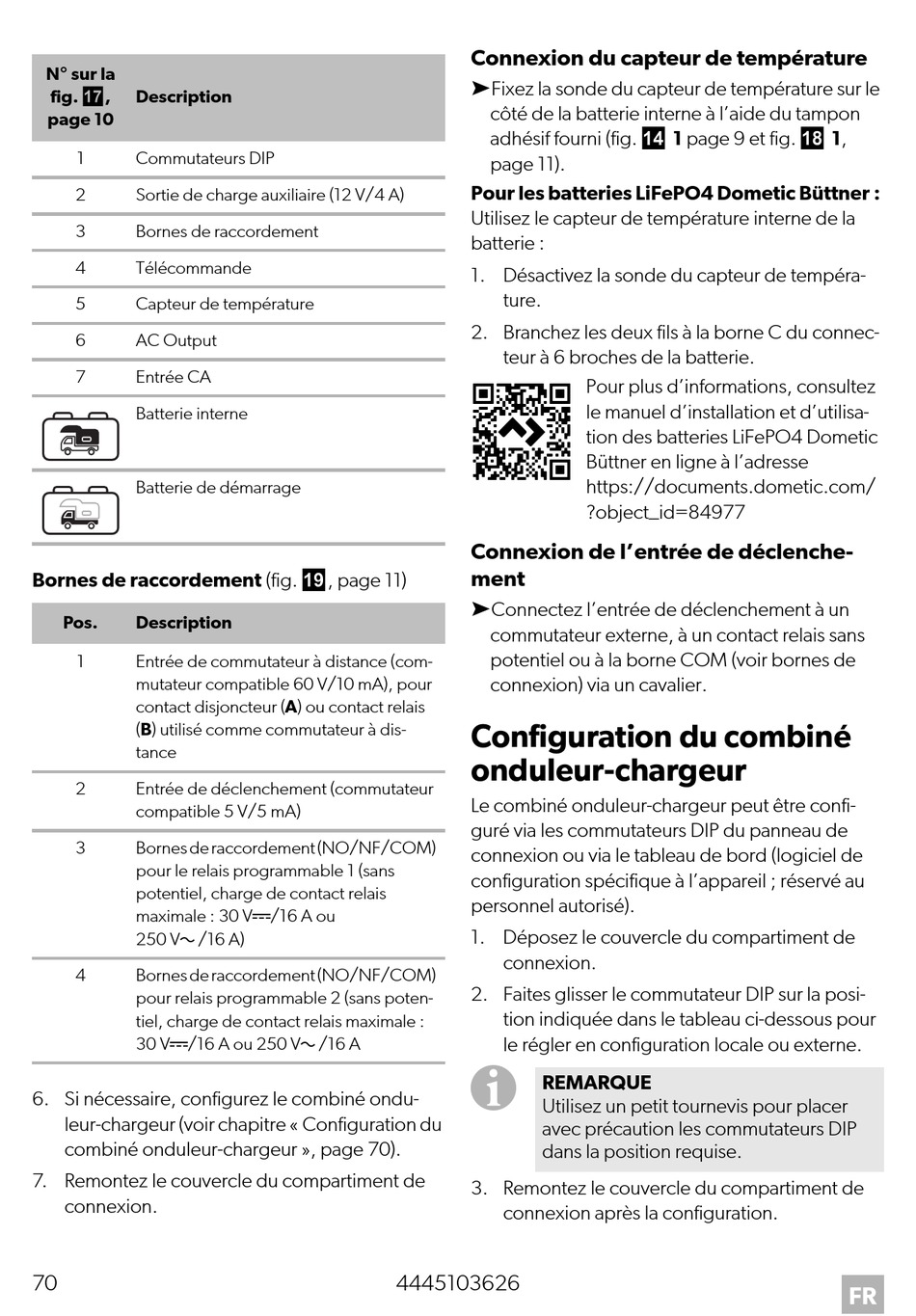

N° sur la
fig. g,
Description
page 10
1
Commutateurs DIP
2
Sortie de charge auxiliaire (12 V/4 A)
3
Bornes de raccordement
4
Télécommande
5
Capteur de température
6
AC Output
7
Entrée CA
Batterie interne
Batterie de démarrage
Bornes de raccordement (fig. i, page 11)
Pos.
Description
1
Entrée de commutateur à distance (com-
mutateur compatible 60 V/10 mA), pour
contact disjoncteur (A) ou contact relais
(B) utilisé comme commutateur à dis-
tance
2
Entrée de déclenchement (commutateur
compatible 5 V/5 mA)
3
Bornes de raccordement (NO/NF/COM)
pour le relais programmable 1 (sans
potentiel, charge de contact relais
maximale : 30 Vg/16 A ou
250 Vw/16 A)
4
Bornes de raccordement (NO/NF/COM)
pour relais programmable 2 (sans poten-
tiel, charge de contact relais maximale :
30 Vg/16 A ou 250 Vw/16 A
6. Si nécessaire, configurez le combiné ondu-
leur-chargeur (voir chapitre « Configuration du
combiné onduleur-chargeur », page 70).
7. Remontez le couvercle du compartiment de
connexion.
70
Connexion du capteur de température
➤Fixez la sonde du capteur de température sur le
côté de la batterie interne à l'aide du tampon
adhésif fourni (fig. d 1 page 9 et fig. h 1,
page 11).
Pour les batteries LiFePO4 Dometic Büttner :
Utilisez le capteur de température interne de la
batterie :
1. Désactivez la sonde du capteur de tempéra-
ture.
2. Branchez les deux fils à la borne C du connec-
teur à 6 broches de la batterie.
Connexion de l'entrée de déclenche-
ment
➤Connectez l'entrée de déclenchement à un
commutateur externe, à un contact relais sans
potentiel ou à la borne COM (voir bornes de
connexion) via un cavalier.
Configuration du combiné
onduleur-chargeur
Le combiné onduleur-chargeur peut être confi-
guré via les commutateurs DIP du panneau de
connexion ou via le tableau de bord (logiciel de
configuration spécifique à l'appareil ; réservé au
personnel autorisé).
1. Déposez le couvercle du compartiment de
connexion.
2. Faites glisser le commutateur DIP sur la posi-
tion indiquée dans le tableau ci-dessous pour
le régler en configuration locale ou externe.
I
REMARQUE
Utilisez un petit tournevis pour placer
avec précaution les commutateurs DIP
dans la position requise.
3. Remontez le couvercle du compartiment de
connexion après la configuration.
4445103626
Pour plus d'informations, consultez
le manuel d'installation et d'utilisa-
tion des batteries LiFePO4 Dometic
Büttner en ligne à l'adresse
https://documents.dometic.com/
?object_id=84977
FR
