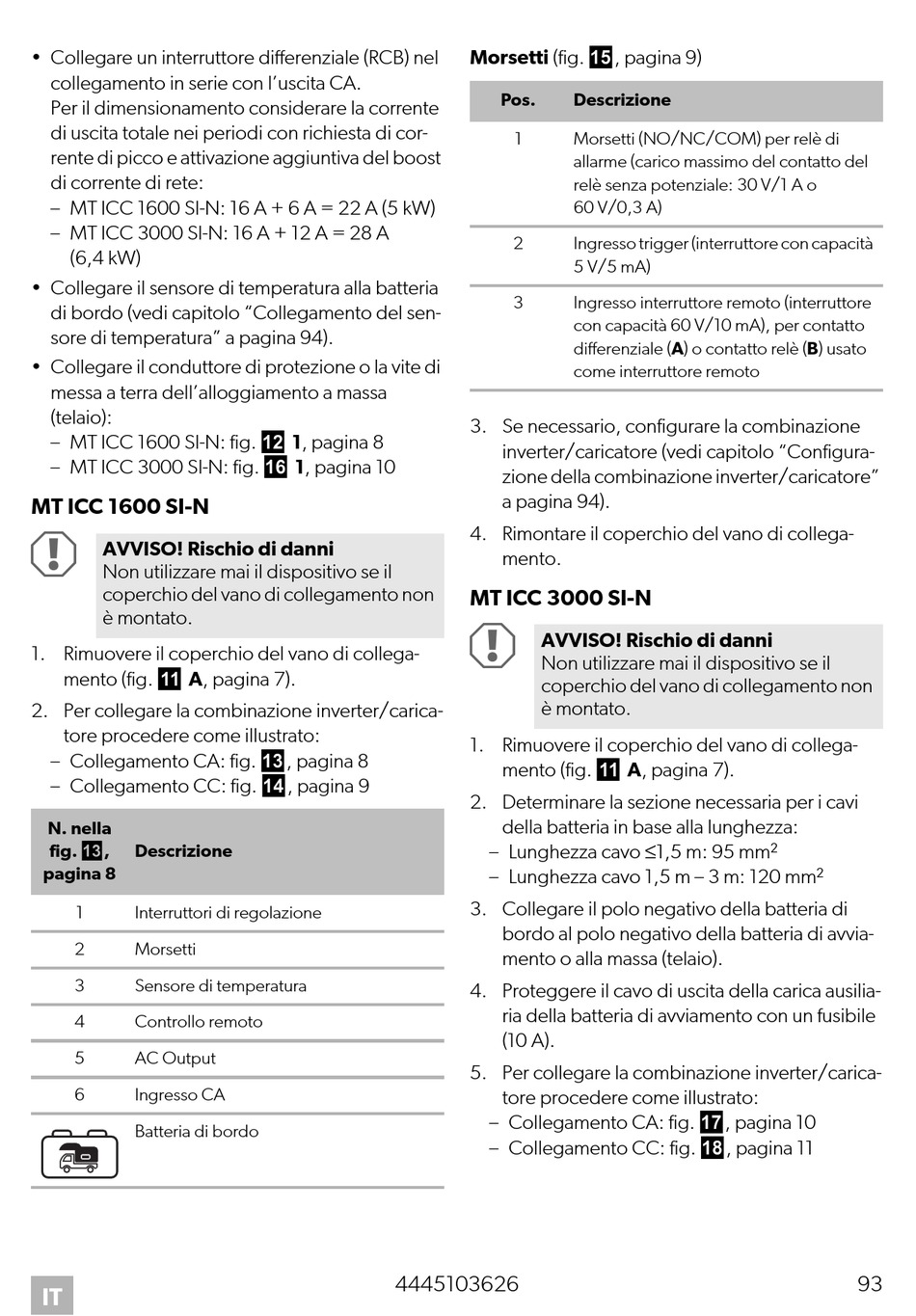

• Collegare un interruttore differenziale (RCB) nel
collegamento in serie con l'uscita CA.
Per il dimensionamento considerare la corrente
di uscita totale nei periodi con richiesta di cor-
rente di picco e attivazione aggiuntiva del boost
di corrente di rete:
– MT ICC 1600 SI-N: 16 A + 6 A = 22 A (5 kW)
– MT ICC 3000 SI-N: 16 A + 12 A = 28 A
(6,4 kW)
• Collegare il sensore di temperatura alla batteria
di bordo (vedi capitolo "Collegamento del sen-
sore di temperatura" a pagina 94).
• Collegare il conduttore di protezione o la vite di
messa a terra dell'alloggiamento a massa
(telaio):
– MT ICC 1600 SI-N: fig. b 1, pagina 8
– MT ICC 3000 SI-N: fig. f 1, pagina 10
MT ICC 1600 SI-N
A
AVVISO! Rischio di danni
Non utilizzare mai il dispositivo se il
coperchio del vano di collegamento non
è montato.
1. Rimuovere il coperchio del vano di collega-
mento (fig. a A, pagina 7).
2. Per collegare la combinazione inverter/carica-
tore procedere come illustrato:
– Collegamento CA: fig. c, pagina 8
– Collegamento CC: fig. d, pagina 9
N. nella
fig. c,
Descrizione
pagina 8
1 Interruttori di regolazione
2 Morsetti
3 Sensore di temperatura
4 Controllo remoto
5 AC Output
6 Ingresso CA
Batteria di bordo
IT
Morsetti (fig. e, pagina 9)
Pos.
1
2
3
3. Se necessario, configurare la combinazione
inverter/caricatore (vedi capitolo "Configura-
zione della combinazione inverter/caricatore"
a pagina 94).
4. Rimontare il coperchio del vano di collega-
mento.
MT ICC 3000 SI-N
A
AVVISO! Rischio di danni
Non utilizzare mai il dispositivo se il
coperchio del vano di collegamento non
è montato.
1. Rimuovere il coperchio del vano di collega-
mento (fig. a A, pagina 7).
2. Determinare la sezione necessaria per i cavi
della batteria in base alla lunghezza:
– Lunghezza cavo ≤1,5 m: 95 mm²
– Lunghezza cavo 1,5 m – 3 m: 120 mm²
3. Collegare il polo negativo della batteria di
bordo al polo negativo della batteria di avvia-
mento o alla massa (telaio).
4. Proteggere il cavo di uscita della carica ausilia-
ria della batteria di avviamento con un fusibile
(10 A).
5. Per collegare la combinazione inverter/carica-
tore procedere come illustrato:
– Collegamento CA: fig. g, pagina 10
– Collegamento CC: fig. h, pagina 11
4445103626
Descrizione
Morsetti (NO/NC/COM) per relè di
allarme (carico massimo del contatto del
relè senza potenziale: 30 V/1 A o
60 V/0,3 A)
Ingresso trigger (interruttore con capacità
5 V/5 mA)
Ingresso interruttore remoto (interruttore
con capacità 60 V/10 mA), per contatto
differenziale (A) o contatto relè (B) usato
come interruttore remoto
