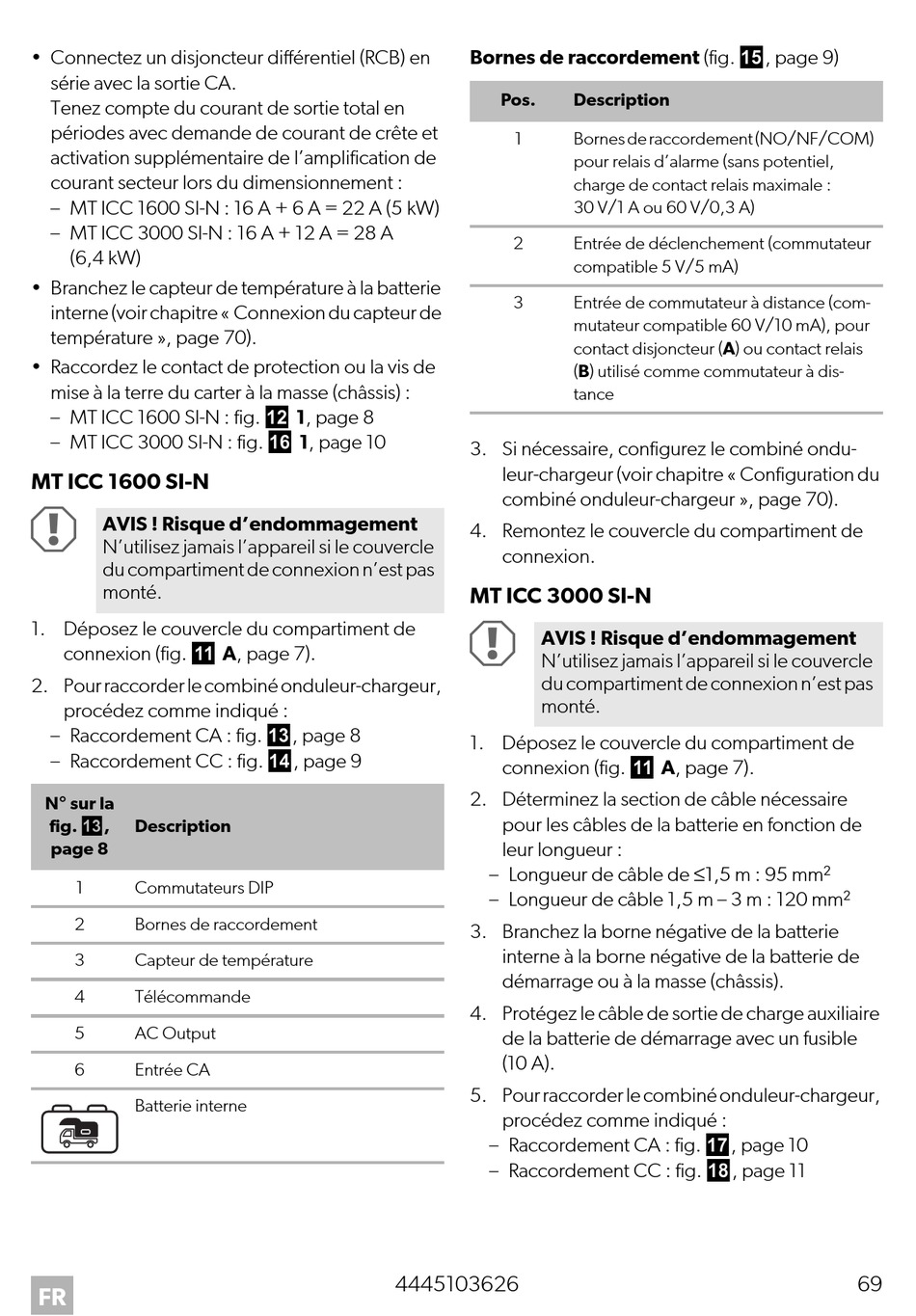

• Connectez un disjoncteur différentiel (RCB) en
série avec la sortie CA.
Tenez compte du courant de sortie total en
périodes avec demande de courant de crête et
activation supplémentaire de l'amplification de
courant secteur lors du dimensionnement :
– MT ICC 1600 SI-N : 16 A + 6 A = 22 A (5 kW)
– MT ICC 3000 SI-N : 16 A + 12 A = 28 A
(6,4 kW)
• Branchez le capteur de température à la batterie
interne (voir chapitre « Connexion du capteur de
température », page 70).
• Raccordez le contact de protection ou la vis de
mise à la terre du carter à la masse (châssis) :
– MT ICC 1600 SI-N : fig. b 1, page 8
– MT ICC 3000 SI-N : fig. f 1, page 10
MT ICC 1600 SI-N
A
AVIS ! Risque d'endommagement
N'utilisez jamais l'appareil si le couvercle
du compartiment de connexion n'est pas
monté.
1. Déposez le couvercle du compartiment de
connexion (fig. a A, page 7).
2. Pour raccorder le combiné onduleur-chargeur,
procédez comme indiqué :
– Raccordement CA : fig. c, page 8
– Raccordement CC : fig. d, page 9
N° sur la
fig. c,
Description
page 8
1 Commutateurs DIP
2 Bornes de raccordement
3 Capteur de température
4 Télécommande
5 AC Output
6 Entrée CA
Batterie interne
FR
Bornes de raccordement (fig. e, page 9)
Pos.
1
2
3
3. Si nécessaire, configurez le combiné ondu-
leur-chargeur (voir chapitre « Configuration du
combiné onduleur-chargeur », page 70).
4. Remontez le couvercle du compartiment de
connexion.
MT ICC 3000 SI-N
A
AVIS ! Risque d'endommagement
N'utilisez jamais l'appareil si le couvercle
du compartiment de connexion n'est pas
monté.
1. Déposez le couvercle du compartiment de
connexion (fig. a A, page 7).
2. Déterminez la section de câble nécessaire
pour les câbles de la batterie en fonction de
leur longueur :
– Longueur de câble de ≤1,5 m : 95 mm²
– Longueur de câble 1,5 m – 3 m : 120 mm²
3. Branchez la borne négative de la batterie
interne à la borne négative de la batterie de
démarrage ou à la masse (châssis).
4. Protégez le câble de sortie de charge auxiliaire
de la batterie de démarrage avec un fusible
(10 A).
5. Pour raccorder le combiné onduleur-chargeur,
procédez comme indiqué :
– Raccordement CA : fig. g, page 10
– Raccordement CC : fig. h, page 11
4445103626
Description
Bornes de raccordement (NO/NF/COM)
pour relais d'alarme (sans potentiel,
charge de contact relais maximale :
30 V/1 A ou 60 V/0,3 A)
Entrée de déclenchement (commutateur
compatible 5 V/5 mA)
Entrée de commutateur à distance (com-
mutateur compatible 60 V/10 mA), pour
contact disjoncteur (A) ou contact relais
(B) utilisé comme commutateur à dis-
tance
