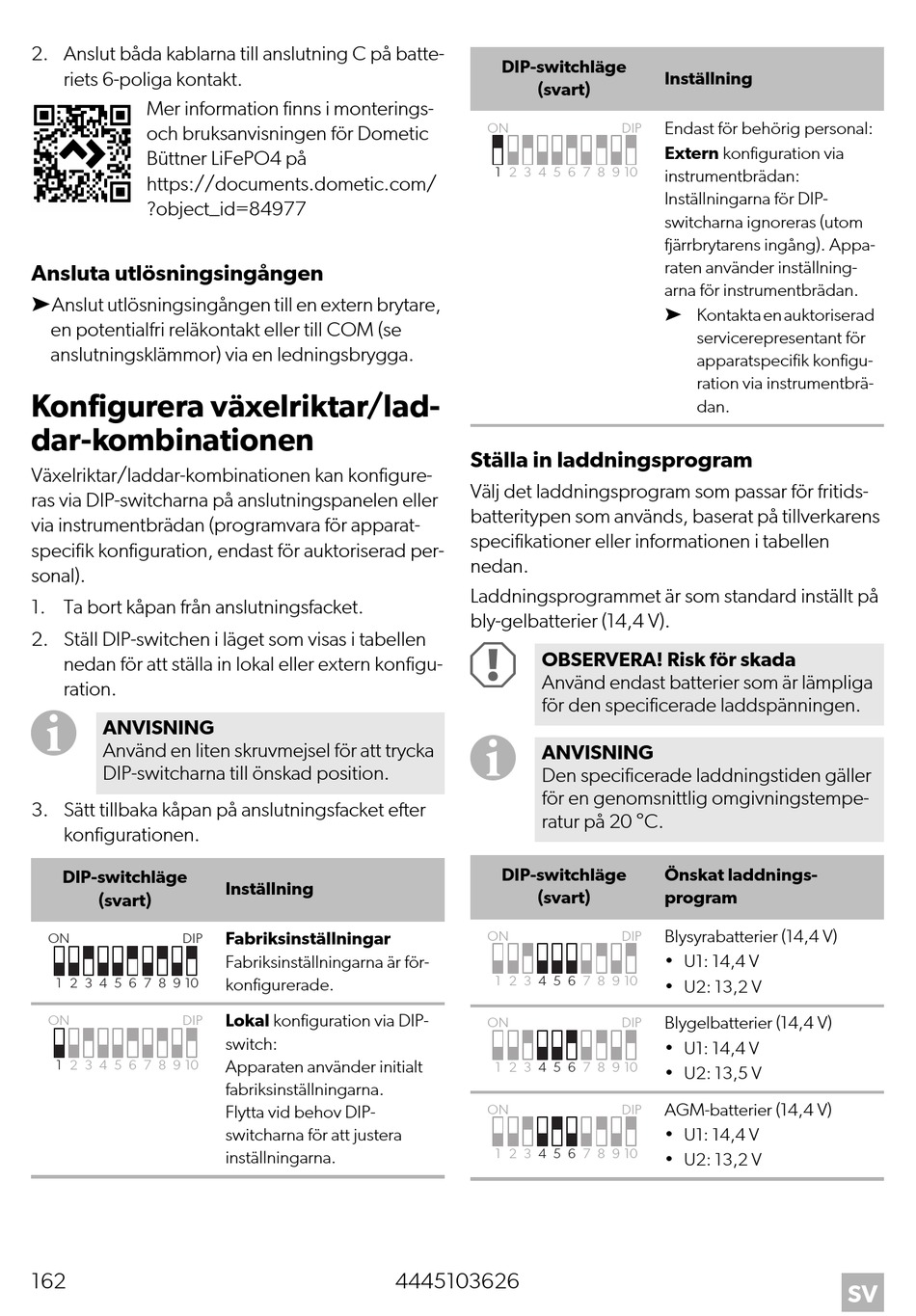

2. Anslut båda kablarna till anslutning C på batte-
riets 6-poliga kontakt.
Mer information finns i monterings-
och bruksanvisningen för Dometic
Büttner LiFePO4 på
https://documents.dometic.com/
?object_id=84977
Ansluta utlösningsingången
➤Anslut utlösningsingången till en extern brytare,
en potentialfri reläkontakt eller till COM (se
anslutningsklämmor) via en ledningsbrygga.
Konfigurera växelriktar/lad-
dar-kombinationen
Växelriktar/laddar-kombinationen kan konfigure-
ras via DIP-switcharna på anslutningspanelen eller
via instrumentbrädan (programvara för apparat-
specifik konfiguration, endast för auktoriserad per-
sonal).
1. Ta bort kåpan från anslutningsfacket.
2. Ställ DIP-switchen i läget som visas i tabellen
nedan för att ställa in lokal eller extern konfigu-
ration.
I
ANVISNING
Använd en liten skruvmejsel för att trycka
DIP-switcharna till önskad position.
3. Sätt tillbaka kåpan på anslutningsfacket efter
konfigurationen.
DIP-switchläge
(svart)
ON DIP
1 2 3 4 5 6 7 8 9 10
ON DIP
1 2 3 4 5 6 7 8 9 10
162
Inställning
Fabriksinställningar
Fabriksinställningarna är för-
konfigurerade.
Lokal konfiguration via DIP-
switch:
Apparaten använder initialt
fabriksinställningarna.
Flytta vid behov DIP-
switcharna för att justera
inställningarna.
4445103626
DIP-switchläge
(svart)
ON DIP
1 2 3 4 5 6 7 8 9 10
Ställa in laddningsprogram
Välj det laddningsprogram som passar för fritids-
batteritypen som används, baserat på tillverkarens
specifikationer eller informationen i tabellen
nedan.
Laddningsprogrammet är som standard inställt på
bly-gelbatterier (14,4 V).
A
OBSERVERA! Risk för skada
Använd endast batterier som är lämpliga
för den specificerade laddspänningen.
I
ANVISNING
Den specificerade laddningstiden gäller
för en genomsnittlig omgivningstempe-
ratur på 20 °C.
DIP-switchläge
(svart)
ON DIP
1 2 3 4 5 6 7 8 9 10
ON DIP
1 2 3 4 5 6 7 8 9 10
ON DIP
1 2 3 4 5 6 7 8 9 10
Inställning
Endast för behörig personal:
Extern konfiguration via
instrumentbrädan:
Inställningarna för DIP-
switcharna ignoreras (utom
fjärrbrytarens ingång). Appa-
raten använder inställning-
arna för instrumentbrädan.
➤ Kontakta en auktoriserad
servicerepresentant för
apparatspecifik konfigu-
ration via instrumentbrä-
dan.
Önskat laddnings-
program
Blysyrabatterier (14,4 V)
• U1: 14,4 V
• U2: 13,2 V
Blygelbatterier (14,4 V)
• U1: 14,4 V
• U2: 13,5 V
AGM-batterier (14,4 V)
• U1: 14,4 V
• U2: 13,2 V
