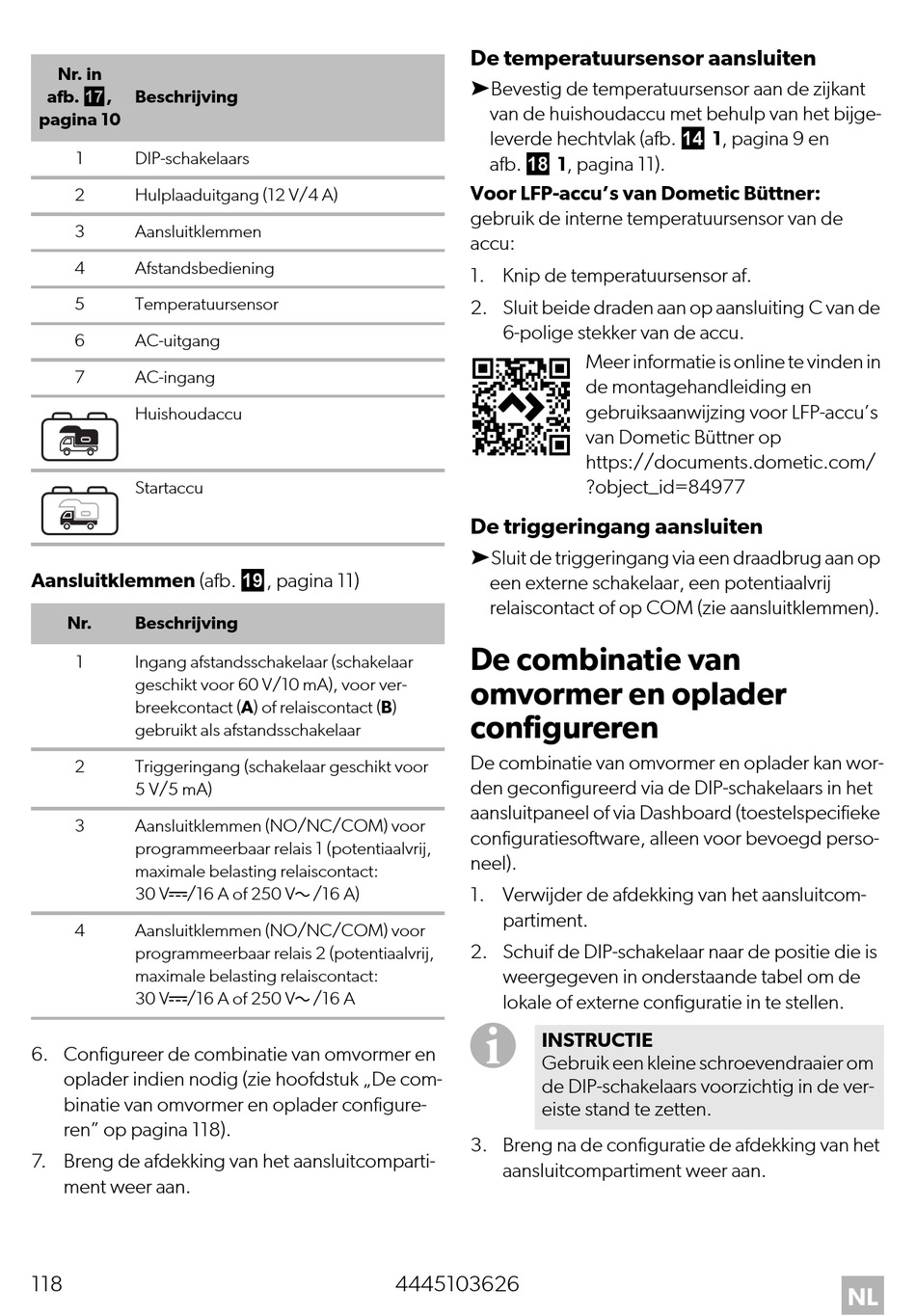

De Combinatie Van; Omvormer En Oplader Configureren - Dometic Buttner POWER & CONTROL MT ICC Montage- Und Bedienungsanleitung

Nr. in
afb. g,
Beschrijving
pagina 10
1 DIP-schakelaars
2 Hulplaaduitgang (12 V/4 A)
3 Aansluitklemmen
4 Afstandsbediening
5 Temperatuursensor
6 AC-uitgang
7 AC-ingang
Huishoudaccu
Startaccu
Aansluitklemmen (afb. i, pagina 11)
Nr. Beschrijving
1 Ingang afstandsschakelaar (schakelaar
geschikt voor 60 V/10 mA), voor ver-
breekcontact (A) of relaiscontact (B)
gebruikt als afstandsschakelaar
2 Triggeringang (schakelaar geschikt voor
5 V/5 mA)
3 Aansluitklemmen (NO/NC/COM) voor
programmeerbaar relais 1 (potentiaalvrij,
maximale belasting relaiscontact:
30 Vg/16 A of 250 Vw/16 A)
4 Aansluitklemmen (NO/NC/COM) voor
programmeerbaar relais 2 (potentiaalvrij,
maximale belasting relaiscontact:
30 Vg/16 A of 250 Vw/16 A
6. Configureer de combinatie van omvormer en
oplader indien nodig (zie hoofdstuk „De com-
binatie van omvormer en oplader configure-
ren" op pagina 118).
7. Breng de afdekking van het aansluitcomparti-
ment weer aan.
118
De temperatuursensor aansluiten
➤Bevestig de temperatuursensor aan de zijkant
van de huishoudaccu met behulp van het bijge-
leverde hechtvlak (afb. d 1, pagina 9 en
afb. h 1, pagina 11).
Voor LFP-accu's van Dometic Büttner:
gebruik de interne temperatuursensor van de
accu:
1. Knip de temperatuursensor af.
2. Sluit beide draden aan op aansluiting C van de
6-polige stekker van de accu.
De triggeringang aansluiten
➤Sluit de triggeringang via een draadbrug aan op
een externe schakelaar, een potentiaalvrij
relaiscontact of op COM (zie aansluitklemmen).

De combinatie van

omvormer en oplader
configureren
De combinatie van omvormer en oplader kan wor-
den geconfigureerd via de DIP-schakelaars in het
aansluitpaneel of via Dashboard (toestelspecifieke
configuratiesoftware, alleen voor bevoegd perso-
neel).
1. Verwijder de afdekking van het aansluitcom-
partiment.
2. Schuif de DIP-schakelaar naar de positie die is
weergegeven in onderstaande tabel om de
lokale of externe configuratie in te stellen.
I
INSTRUCTIE
Gebruik een kleine schroevendraaier om
de DIP-schakelaars voorzichtig in de ver-
eiste stand te zetten.
3. Breng na de configuratie de afdekking van het
aansluitcompartiment weer aan.
4445103626
Meer informatie is online te vinden in
de montagehandleiding en
gebruiksaanwijzing voor LFP-accu's
van Dometic Büttner op
https://documents.dometic.com/
?object_id=84977
NL
