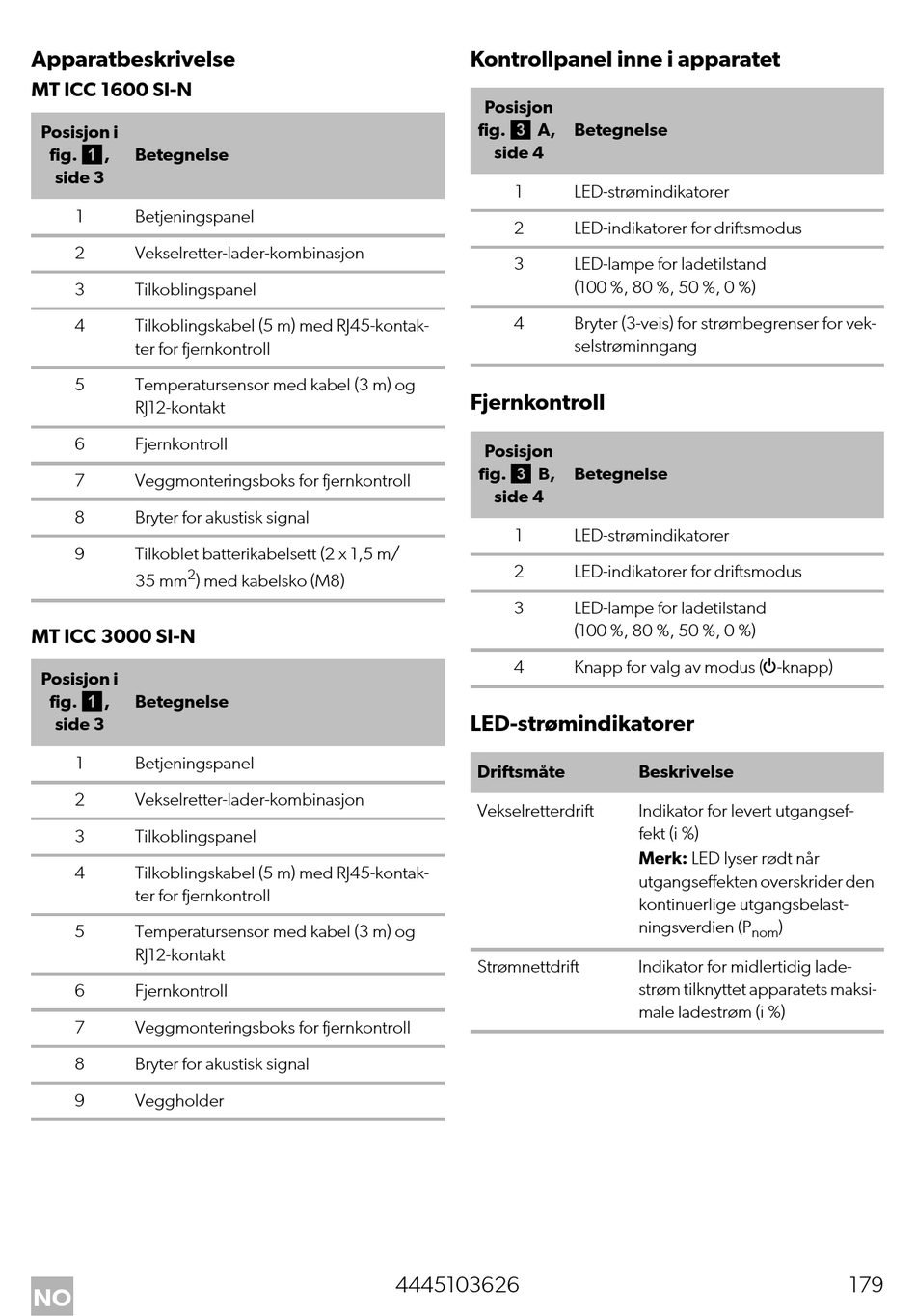

Apparatbeskrivelse
MT ICC 1600 SI-N
Posisjon i
fig. 1,
Betegnelse
side 3
1 Betjeningspanel
2 Vekselretter-lader-kombinasjon
3 Tilkoblingspanel
4 Tilkoblingskabel (5 m) med RJ45-kontak-
ter for fjernkontroll
5 Temperatursensor med kabel (3 m) og
RJ12-kontakt
6 Fjernkontroll
7 Veggmonteringsboks for fjernkontroll
8 Bryter for akustisk signal
9 Tilkoblet batterikabelsett (2 x 1,5 m/
2
35 mm ) med kabelsko (M8)
MT ICC 3000 SI-N
Posisjon i
fig. 1,
Betegnelse
side 3
1 Betjeningspanel
2 Vekselretter-lader-kombinasjon
3 Tilkoblingspanel
4 Tilkoblingskabel (5 m) med RJ45-kontak-
ter for fjernkontroll
5 Temperatursensor med kabel (3 m) og
RJ12-kontakt
6 Fjernkontroll
7 Veggmonteringsboks for fjernkontroll
8 Bryter for akustisk signal
9 Veggholder
NO
Kontrollpanel inne i apparatet
Posisjon
fig. 3 A,
side 4
1
2
3
4
Fjernkontroll
Posisjon
fig. 3 B,
side 4
1
2
3
4
LED-strømindikatorer
Driftsmåte
Vekselretterdrift
Strømnettdrift
4445103626
Betegnelse
LED-strømindikatorer
LED-indikatorer for driftsmodus
LED-lampe for ladetilstand
(100 %, 80 %, 50 %, 0 %)
Bryter (3-veis) for strømbegrenser for vek-
selstrøminngang
Betegnelse
LED-strømindikatorer
LED-indikatorer for driftsmodus
LED-lampe for ladetilstand
(100 %, 80 %, 50 %, 0 %)
Knapp for valg av modus (P-knapp)
Beskrivelse
Indikator for levert utgangsef-
fekt (i %)
Merk: LED lyser rødt når
utgangseffekten overskrider den
kontinuerlige utgangsbelast-
ningsverdien (P
Indikator for midlertidig lade-
strøm tilknyttet apparatets maksi-
male ladestrøm (i %)
)
nom
