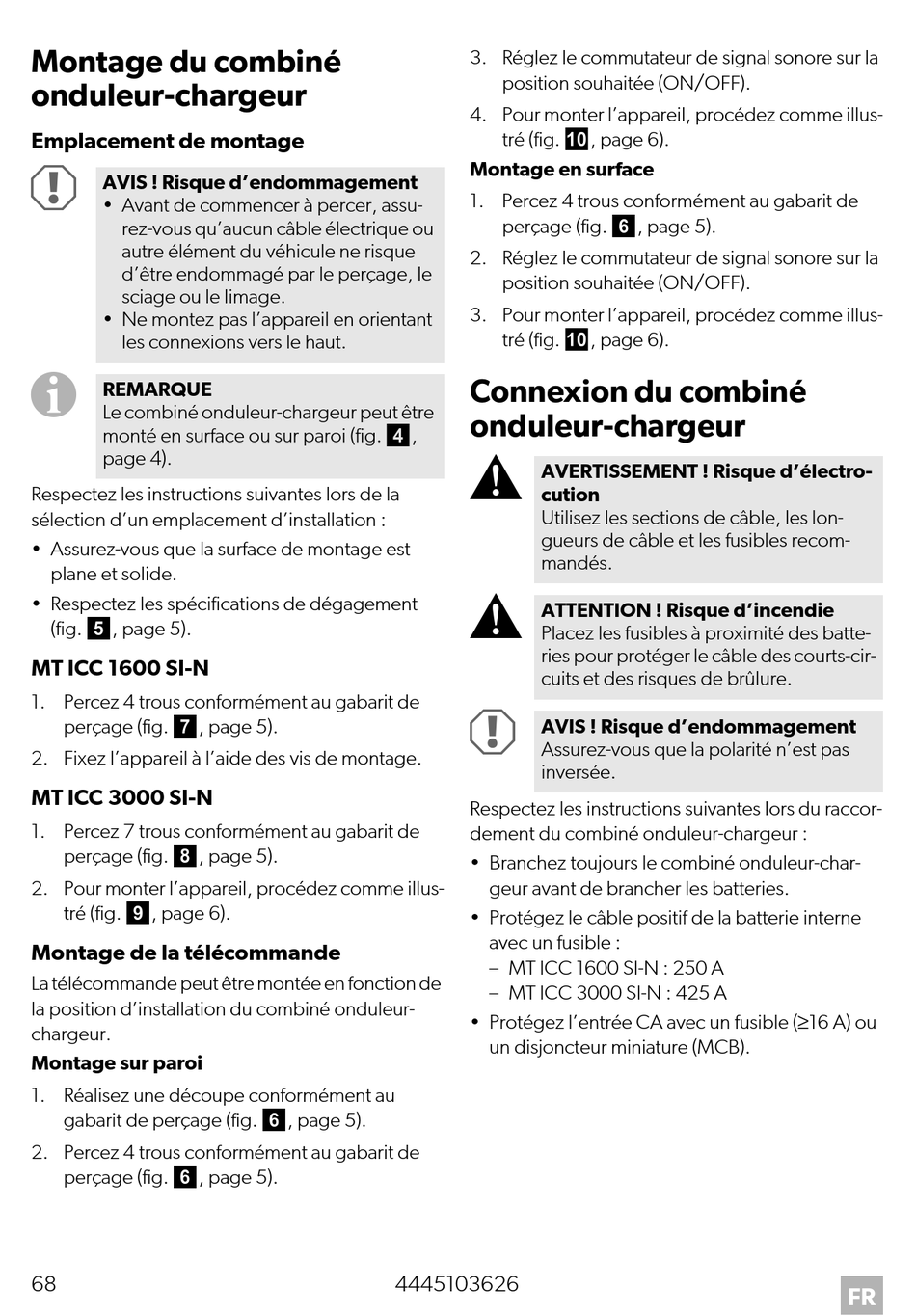

Montage du combiné
onduleur-chargeur
Emplacement de montage
A
AVIS ! Risque d'endommagement
• Avant de commencer à percer, assu-
rez-vous qu'aucun câble électrique ou
autre élément du véhicule ne risque
d'être endommagé par le perçage, le
sciage ou le limage.
• Ne montez pas l'appareil en orientant
les connexions vers le haut.
I
REMARQUE
Le combiné onduleur-chargeur peut être
monté en surface ou sur paroi (fig. 4,
page 4).
Respectez les instructions suivantes lors de la
sélection d'un emplacement d'installation :
• Assurez-vous que la surface de montage est
plane et solide.
• Respectez les spécifications de dégagement
(fig. 5, page 5).
MT ICC 1600 SI-N
1. Percez 4 trous conformément au gabarit de
perçage (fig. 7, page 5).
2. Fixez l'appareil à l'aide des vis de montage.
MT ICC 3000 SI-N
1. Percez 7 trous conformément au gabarit de
perçage (fig. 8, page 5).
2. Pour monter l'appareil, procédez comme illus-
tré (fig. 9, page 6).
Montage de la télécommande
La télécommande peut être montée en fonction de
la position d'installation du combiné onduleur-
chargeur.
Montage sur paroi
1. Réalisez une découpe conformément au
gabarit de perçage (fig. 6, page 5).
2. Percez 4 trous conformément au gabarit de
perçage (fig. 6, page 5).
68
3. Réglez le commutateur de signal sonore sur la
position souhaitée (ON/OFF).
4. Pour monter l'appareil, procédez comme illus-
tré (fig. 0, page 6).
Montage en surface
1. Percez 4 trous conformément au gabarit de
perçage (fig. 6, page 5).
2. Réglez le commutateur de signal sonore sur la
position souhaitée (ON/OFF).
3. Pour monter l'appareil, procédez comme illus-
tré (fig. 0, page 6).
Connexion du combiné
onduleur-chargeur
!
AVERTISSEMENT ! Risque d'électro-
cution
Utilisez les sections de câble, les lon-
gueurs de câble et les fusibles recom-
mandés.
!
ATTENTION ! Risque d'incendie
Placez les fusibles à proximité des batte-
ries pour protéger le câble des courts-cir-
cuits et des risques de brûlure.
A
AVIS ! Risque d'endommagement
Assurez-vous que la polarité n'est pas
inversée.
Respectez les instructions suivantes lors du raccor-
dement du combiné onduleur-chargeur :
• Branchez toujours le combiné onduleur-char-
geur avant de brancher les batteries.
• Protégez le câble positif de la batterie interne
avec un fusible :
– MT ICC 1600 SI-N : 250 A
– MT ICC 3000 SI-N : 425 A
• Protégez l'entrée CA avec un fusible (≥16 A) ou
un disjoncteur miniature (MCB).
4445103626
FR
