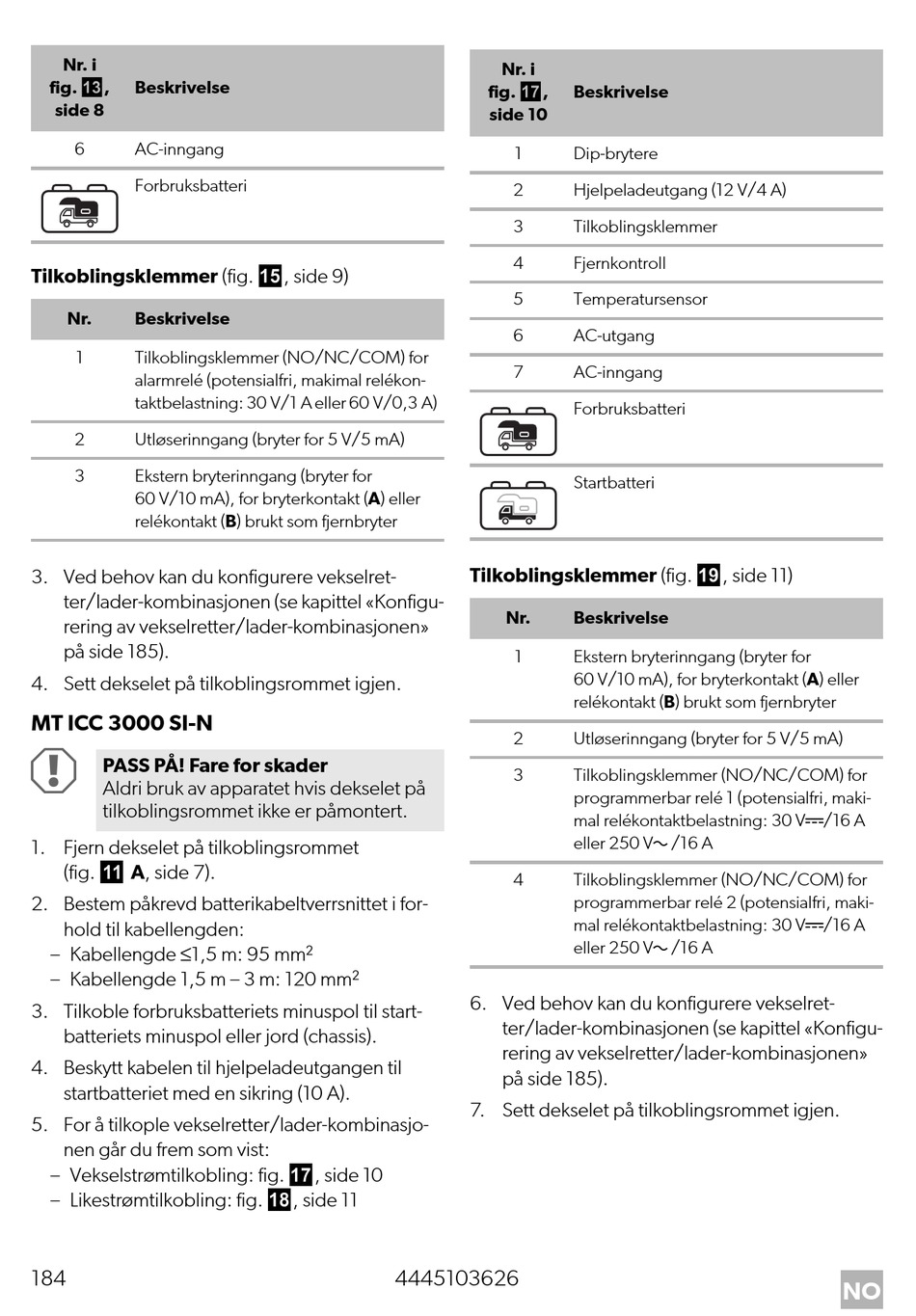

Beskrivelse
side 8
6 AC-inngang
Forbruksbatteri
Tilkoblingsklemmer (fig. e, side 9)
Nr. Beskrivelse
1 Tilkoblingsklemmer (NO/NC/COM) for
alarmrelé (potensialfri, makimal relékon-
taktbelastning: 30 V/1 A eller 60 V/0,3 A)
2 Utløserinngang (bryter for 5 V/5 mA)
3 Ekstern bryterinngang (bryter for
60 V/10 mA), for bryterkontakt (A) eller
relékontakt (B) brukt som fjernbryter
3. Ved behov kan du konfigurere vekselret-
ter/lader-kombinasjonen (se kapittel «Konfigu-
rering av vekselretter/lader-kombinasjonen»
på side 185).
4. Sett dekselet på tilkoblingsrommet igjen.
MT ICC 3000 SI-N
A
PASS PÅ! Fare for skader
Aldri bruk av apparatet hvis dekselet på
tilkoblingsrommet ikke er påmontert.
1. Fjern dekselet på tilkoblingsrommet
(fig. a A, side 7).
2. Bestem påkrevd batterikabeltverrsnittet i for-
hold til kabellengden:
– Kabellengde ≤1,5 m: 95 mm²
– Kabellengde 1,5 m – 3 m: 120 mm²
3. Tilkoble forbruksbatteriets minuspol til start-
batteriets minuspol eller jord (chassis).
4. Beskytt kabelen til hjelpeladeutgangen til
startbatteriet med en sikring (10 A).
5. For å tilkople vekselretter/lader-kombinasjo-
nen går du frem som vist:
– Vekselstrømtilkobling: fig. g, side 10
– Likestrømtilkobling: fig. h, side 11
184
Nr. i
fig. g,
side 10
1
2
3
4
5
6
7
Tilkoblingsklemmer (fig. i, side 11)
Nr.
1
2
3
4
6. Ved behov kan du konfigurere vekselret-
ter/lader-kombinasjonen (se kapittel «Konfigu-
rering av vekselretter/lader-kombinasjonen»
på side 185).
7. Sett dekselet på tilkoblingsrommet igjen.
4445103626
Beskrivelse
Dip-brytere
Hjelpeladeutgang (12 V/4 A)
Tilkoblingsklemmer
Fjernkontroll
Temperatursensor
AC-utgang
AC-inngang
Forbruksbatteri
Startbatteri
Beskrivelse
Ekstern bryterinngang (bryter for
60 V/10 mA), for bryterkontakt (A) eller
relékontakt (B) brukt som fjernbryter
Utløserinngang (bryter for 5 V/5 mA)
Tilkoblingsklemmer (NO/NC/COM) for
programmerbar relé 1 (potensialfri, maki-
mal relékontaktbelastning: 30 Vg/16 A
eller 250 Vw/16 A
Tilkoblingsklemmer (NO/NC/COM) for
programmerbar relé 2 (potensialfri, maki-
mal relékontaktbelastning: 30 Vg/16 A
eller 250 Vw/16 A
NO
