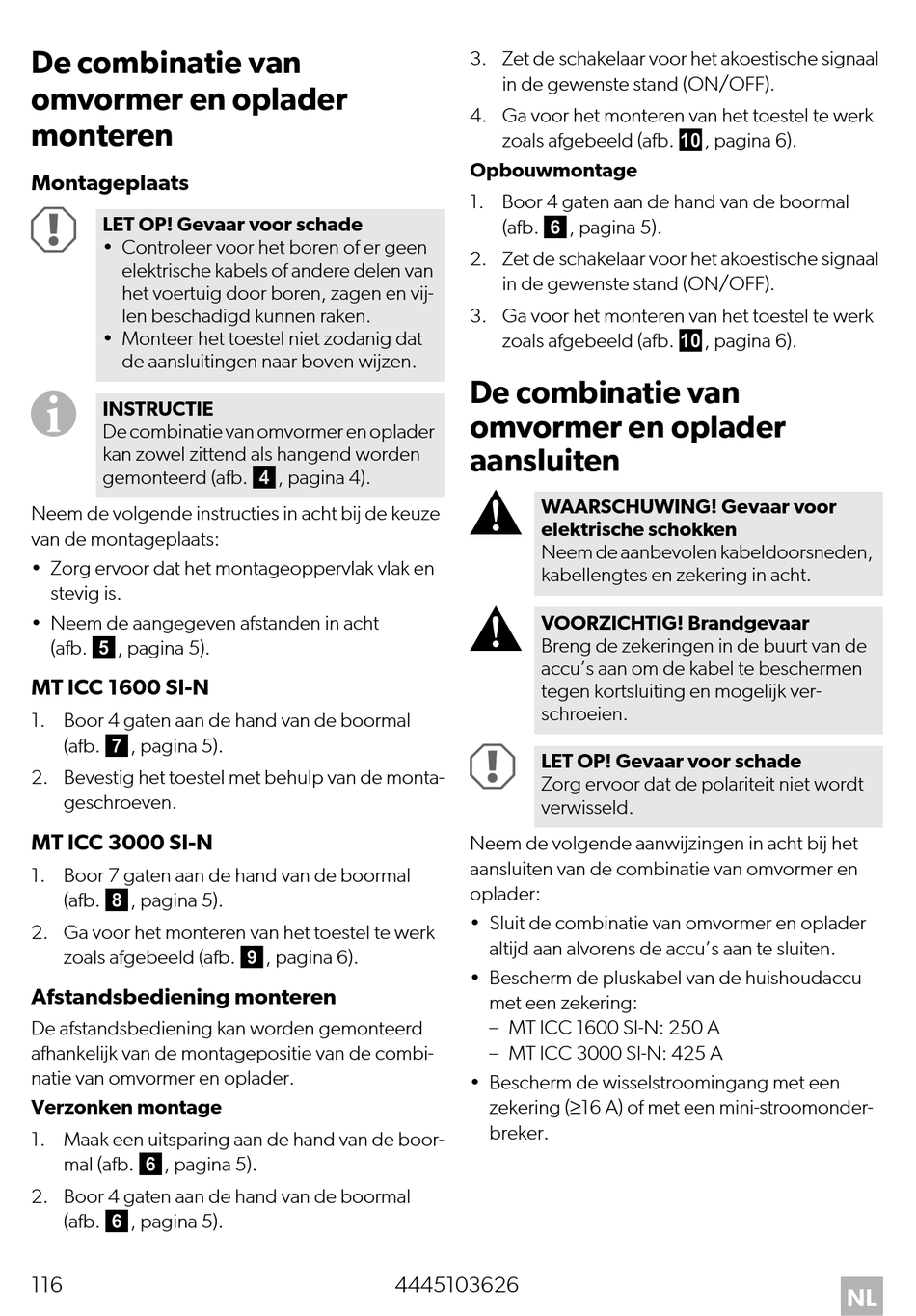

De combinatie van

omvormer en oplader
monteren
Montageplaats
A
LET OP! Gevaar voor schade
• Controleer voor het boren of er geen
elektrische kabels of andere delen van
het voertuig door boren, zagen en vij-
len beschadigd kunnen raken.
• Monteer het toestel niet zodanig dat
de aansluitingen naar boven wijzen.
I
INSTRUCTIE
De combinatie van omvormer en oplader
kan zowel zittend als hangend worden
gemonteerd (afb. 4, pagina 4).
Neem de volgende instructies in acht bij de keuze
van de montageplaats:
• Zorg ervoor dat het montageoppervlak vlak en
stevig is.
• Neem de aangegeven afstanden in acht
(afb. 5, pagina 5).
MT ICC 1600 SI-N
1. Boor 4 gaten aan de hand van de boormal
(afb. 7, pagina 5).
2. Bevestig het toestel met behulp van de monta-
geschroeven.
MT ICC 3000 SI-N
1. Boor 7 gaten aan de hand van de boormal
(afb. 8, pagina 5).
2. Ga voor het monteren van het toestel te werk
zoals afgebeeld (afb. 9, pagina 6).
Afstandsbediening monteren
De afstandsbediening kan worden gemonteerd
afhankelijk van de montagepositie van de combi-
natie van omvormer en oplader.
Verzonken montage
1. Maak een uitsparing aan de hand van de boor-
mal (afb. 6, pagina 5).
2. Boor 4 gaten aan de hand van de boormal
(afb. 6, pagina 5).
116
3. Zet de schakelaar voor het akoestische signaal
in de gewenste stand (ON/OFF).
4. Ga voor het monteren van het toestel te werk
zoals afgebeeld (afb. 0, pagina 6).
Opbouwmontage
1. Boor 4 gaten aan de hand van de boormal
(afb. 6, pagina 5).
2. Zet de schakelaar voor het akoestische signaal
in de gewenste stand (ON/OFF).
3. Ga voor het monteren van het toestel te werk
zoals afgebeeld (afb. 0, pagina 6).
De combinatie van
omvormer en oplader
aansluiten
!
WAARSCHUWING! Gevaar voor
elektrische schokken
Neem de aanbevolen kabeldoorsneden,
kabellengtes en zekering in acht.
!
VOORZICHTIG! Brandgevaar
Breng de zekeringen in de buurt van de
accu's aan om de kabel te beschermen
tegen kortsluiting en mogelijk ver-
schroeien.
A
LET OP! Gevaar voor schade
Zorg ervoor dat de polariteit niet wordt
verwisseld.
Neem de volgende aanwijzingen in acht bij het
aansluiten van de combinatie van omvormer en
oplader:
• Sluit de combinatie van omvormer en oplader
altijd aan alvorens de accu's aan te sluiten.
• Bescherm de pluskabel van de huishoudaccu
met een zekering:
– MT ICC 1600 SI-N: 250 A
– MT ICC 3000 SI-N: 425 A
• Bescherm de wisselstroomingang met een
zekering (≥16 A) of met een mini-stroomonder-
breker.
