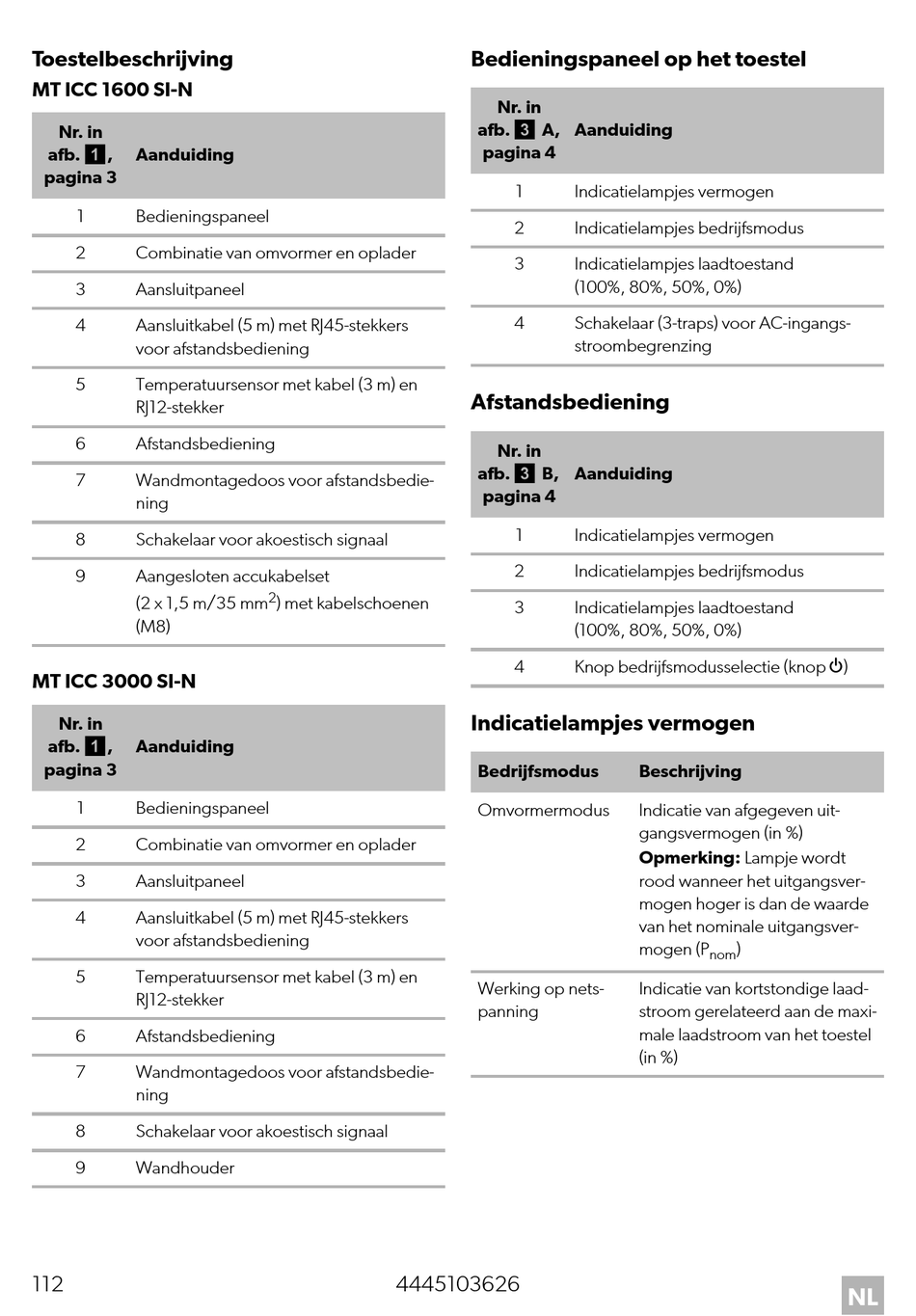

Toestelbeschrijving
MT ICC 1600 SI-N
Nr. in
afb. 1,
Aanduiding
pagina 3
1 Bedieningspaneel
2 Combinatie van omvormer en oplader
3 Aansluitpaneel
4 Aansluitkabel (5 m) met RJ45-stekkers
voor afstandsbediening
5 Temperatuursensor met kabel (3 m) en
RJ12-stekker
6 Afstandsbediening
7 Wandmontagedoos voor afstandsbedie-
ning
8 Schakelaar voor akoestisch signaal
9 Aangesloten accukabelset
(2 x 1,5 m/35 mm
(M8)
MT ICC 3000 SI-N
Nr. in
afb. 1,
Aanduiding
pagina 3
1 Bedieningspaneel
2 Combinatie van omvormer en oplader
3 Aansluitpaneel
4 Aansluitkabel (5 m) met RJ45-stekkers
voor afstandsbediening
5 Temperatuursensor met kabel (3 m) en
RJ12-stekker
6 Afstandsbediening
7 Wandmontagedoos voor afstandsbedie-
ning
8 Schakelaar voor akoestisch signaal
9 Wandhouder
112
2
) met kabelschoenen
4445103626

Bedieningspaneel op het toestel

Nr. in
afb. 3 A,
Aanduiding
pagina 4
1 Indicatielampjes vermogen
2 Indicatielampjes bedrijfsmodus
3 Indicatielampjes laadtoestand
(100%, 80%, 50%, 0%)
4 Schakelaar (3-traps) voor AC-ingangs-
stroombegrenzing
Afstandsbediening
Nr. in
afb. 3 B,
Aanduiding
pagina 4
1 Indicatielampjes vermogen
2 Indicatielampjes bedrijfsmodus
3 Indicatielampjes laadtoestand
(100%, 80%, 50%, 0%)
Knop bedrijfsmodusselectie (knop P)
4
Indicatielampjes vermogen
Bedrijfsmodus Beschrijving
Omvormermodus Indicatie van afgegeven uit-
gangsvermogen (in %)
Opmerking: Lampje wordt
rood wanneer het uitgangsver-
mogen hoger is dan de waarde
van het nominale uitgangsver-
mogen (P
Werking op nets- Indicatie van kortstondige laad-
panning stroom gerelateerd aan de maxi-
male laadstroom van het toestel
(in %)
)
nom
