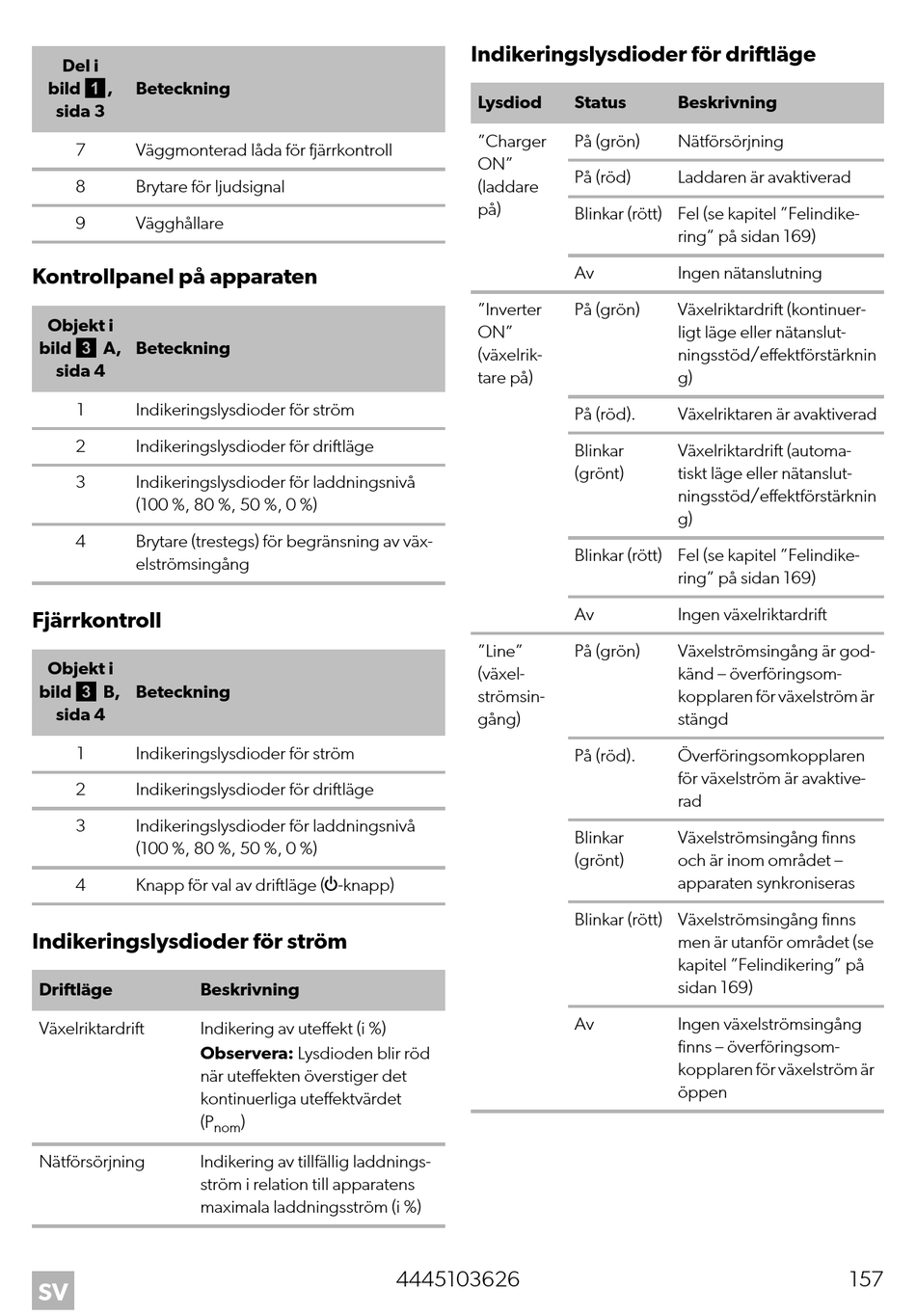

Del i
bild 1,
Beteckning
sida 3
7 Väggmonterad låda för fjärrkontroll
8 Brytare för ljudsignal
9 Vägghållare
Kontrollpanel på apparaten
Objekt i
bild 3 A,
Beteckning
sida 4
1 Indikeringslysdioder för ström
2 Indikeringslysdioder för driftläge
3 Indikeringslysdioder för laddningsnivå
(100 %, 80 %, 50 %, 0 %)
4 Brytare (trestegs) för begränsning av väx-
elströmsingång
Fjärrkontroll
Objekt i
bild 3 B,
Beteckning
sida 4
1 Indikeringslysdioder för ström
2 Indikeringslysdioder för driftläge
3 Indikeringslysdioder för laddningsnivå
(100 %, 80 %, 50 %, 0 %)
4 Knapp för val av driftläge (P-knapp)
Indikeringslysdioder för ström
Driftläge Beskrivning
Växelriktardrift Indikering av uteffekt (i %)
Observera: Lysdioden blir röd
när uteffekten överstiger det
kontinuerliga uteffektvärdet
(P
Nätförsörjning Indikering av tillfällig laddnings-
ström i relation till apparatens
maximala laddningsström (i %)
SV
)
nom
Indikeringslysdioder för driftläge
Lysdiod
"Charger
ON"
(laddare
på)
"Inverter
ON"
(växelrik-
tare på)
"Line"
(växel-
strömsin-
gång)
4445103626
Status Beskrivning
På (grön) Nätförsörjning
På (röd) Laddaren är avaktiverad
Blinkar (rött) Fel (se kapitel "Felindike-
ring" på sidan 169)
Av Ingen nätanslutning
På (grön) Växelriktardrift (kontinuer-
ligt läge eller nätanslut-
ningsstöd/effektförstärknin
g)
På (röd). Växelriktaren är avaktiverad
Blinkar Växelriktardrift (automa-
(grönt) tiskt läge eller nätanslut-
ningsstöd/effektförstärknin
g)
Blinkar (rött) Fel (se kapitel "Felindike-
ring" på sidan 169)
Av Ingen växelriktardrift
På (grön) Växelströmsingång är god-
känd – överföringsom-
kopplaren för växelström är
stängd
På (röd). Överföringsomkopplaren
för växelström är avaktive-
rad
Blinkar Växelströmsingång finns
(grönt) och är inom området –
apparaten synkroniseras
Blinkar (rött) Växelströmsingång finns
men är utanför området (se
kapitel "Felindikering" på
sidan 169)
Av Ingen växelströmsingång
finns – överföringsom-
kopplaren för växelström är
öppen
