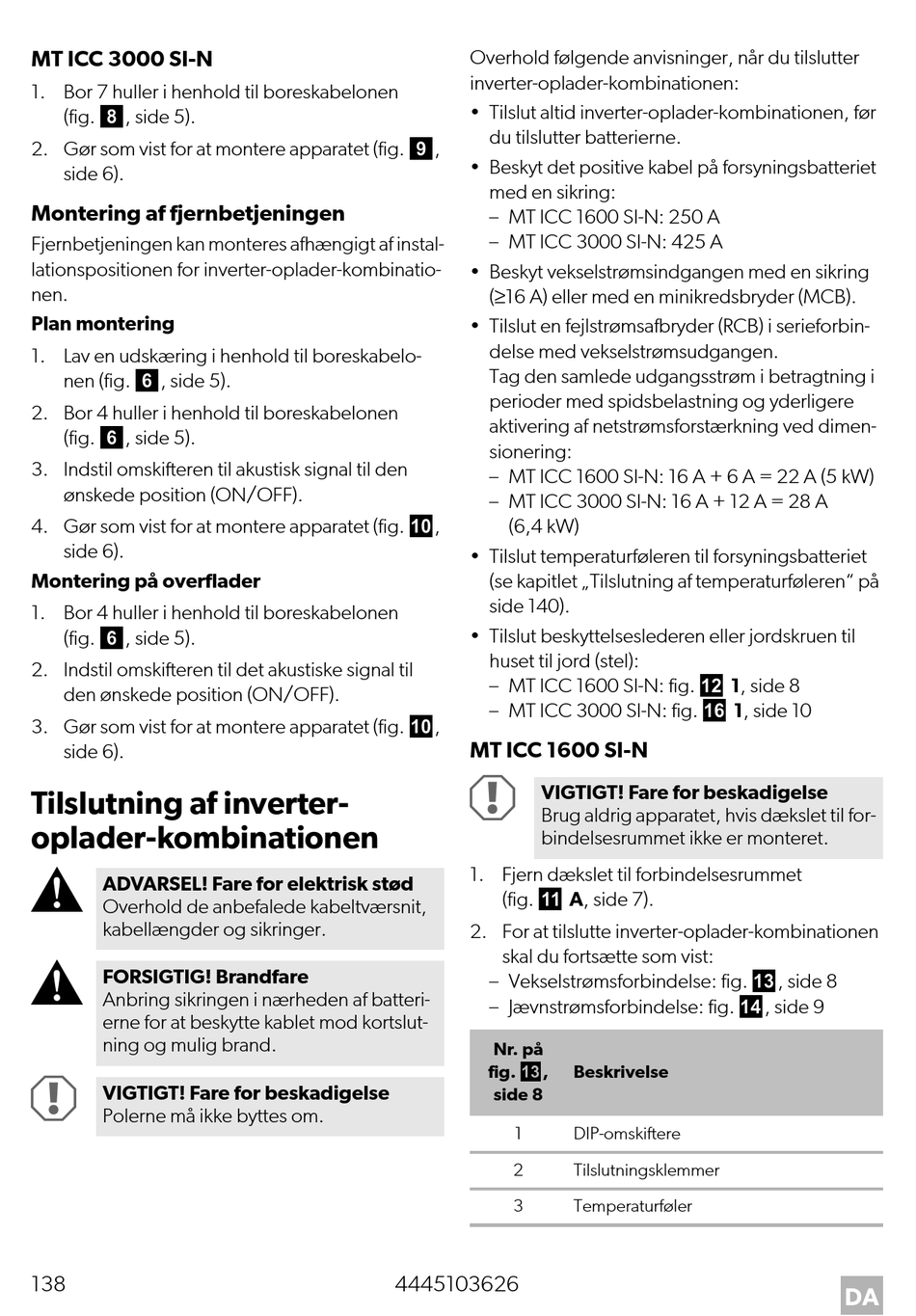

MT ICC 3000 SI-N
1. Bor 7 huller i henhold til boreskabelonen
(fig. 8, side 5).
2. Gør som vist for at montere apparatet (fig. 9,
side 6).
Montering af fjernbetjeningen
Fjernbetjeningen kan monteres afhængigt af instal-
lationspositionen for inverter-oplader-kombinatio-
nen.
Plan montering
1. Lav en udskæring i henhold til boreskabelo-
nen (fig. 6, side 5).
2. Bor 4 huller i henhold til boreskabelonen
(fig. 6, side 5).
3. Indstil omskifteren til akustisk signal til den
ønskede position (ON/OFF).
4. Gør som vist for at montere apparatet (fig. 0,
side 6).
Montering på overflader
1. Bor 4 huller i henhold til boreskabelonen
(fig. 6, side 5).
2. Indstil omskifteren til det akustiske signal til
den ønskede position (ON/OFF).
3. Gør som vist for at montere apparatet (fig. 0,
side 6).

Tilslutning af inverter-

oplader-kombinationen

!
ADVARSEL! Fare for elektrisk stød
Overhold de anbefalede kabeltværsnit,
kabellængder og sikringer.
!
FORSIGTIG! Brandfare
Anbring sikringen i nærheden af batteri-
erne for at beskytte kablet mod kortslut-
ning og mulig brand.
A
VIGTIGT! Fare for beskadigelse
Polerne må ikke byttes om.
138
Overhold følgende anvisninger, når du tilslutter
inverter-oplader-kombinationen:
• Tilslut altid inverter-oplader-kombinationen, før
du tilslutter batterierne.
• Beskyt det positive kabel på forsyningsbatteriet
med en sikring:
– MT ICC 1600 SI-N: 250 A
– MT ICC 3000 SI-N: 425 A
• Beskyt vekselstrømsindgangen med en sikring
(≥16 A) eller med en minikredsbryder (MCB).
• Tilslut en fejlstrømsafbryder (RCB) i serieforbin-
delse med vekselstrømsudgangen.
Tag den samlede udgangsstrøm i betragtning i
perioder med spidsbelastning og yderligere
aktivering af netstrømsforstærkning ved dimen-
sionering:
– MT ICC 1600 SI-N: 16 A + 6 A = 22 A (5 kW)
– MT ICC 3000 SI-N: 16 A + 12 A = 28 A
(6,4 kW)
• Tilslut temperaturføleren til forsyningsbatteriet
(se kapitlet „Tilslutning af temperaturføleren" på
side 140).
• Tilslut beskyttelseslederen eller jordskruen til
huset til jord (stel):
– MT ICC 1600 SI-N: fig. b 1, side 8
– MT ICC 3000 SI-N: fig. f 1, side 10
MT ICC 1600 SI-N
A
VIGTIGT! Fare for beskadigelse
Brug aldrig apparatet, hvis dækslet til for-
bindelsesrummet ikke er monteret.
1. Fjern dækslet til forbindelsesrummet
(fig. a A, side 7).
2. For at tilslutte inverter-oplader-kombinationen
skal du fortsætte som vist:
– Vekselstrømsforbindelse: fig. c, side 8
– Jævnstrømsforbindelse: fig. d, side 9
Nr. på
fig. c,
side 8
1
2
3
4445103626
Beskrivelse
DIP-omskiftere
Tilslutningsklemmer
Temperaturføler
