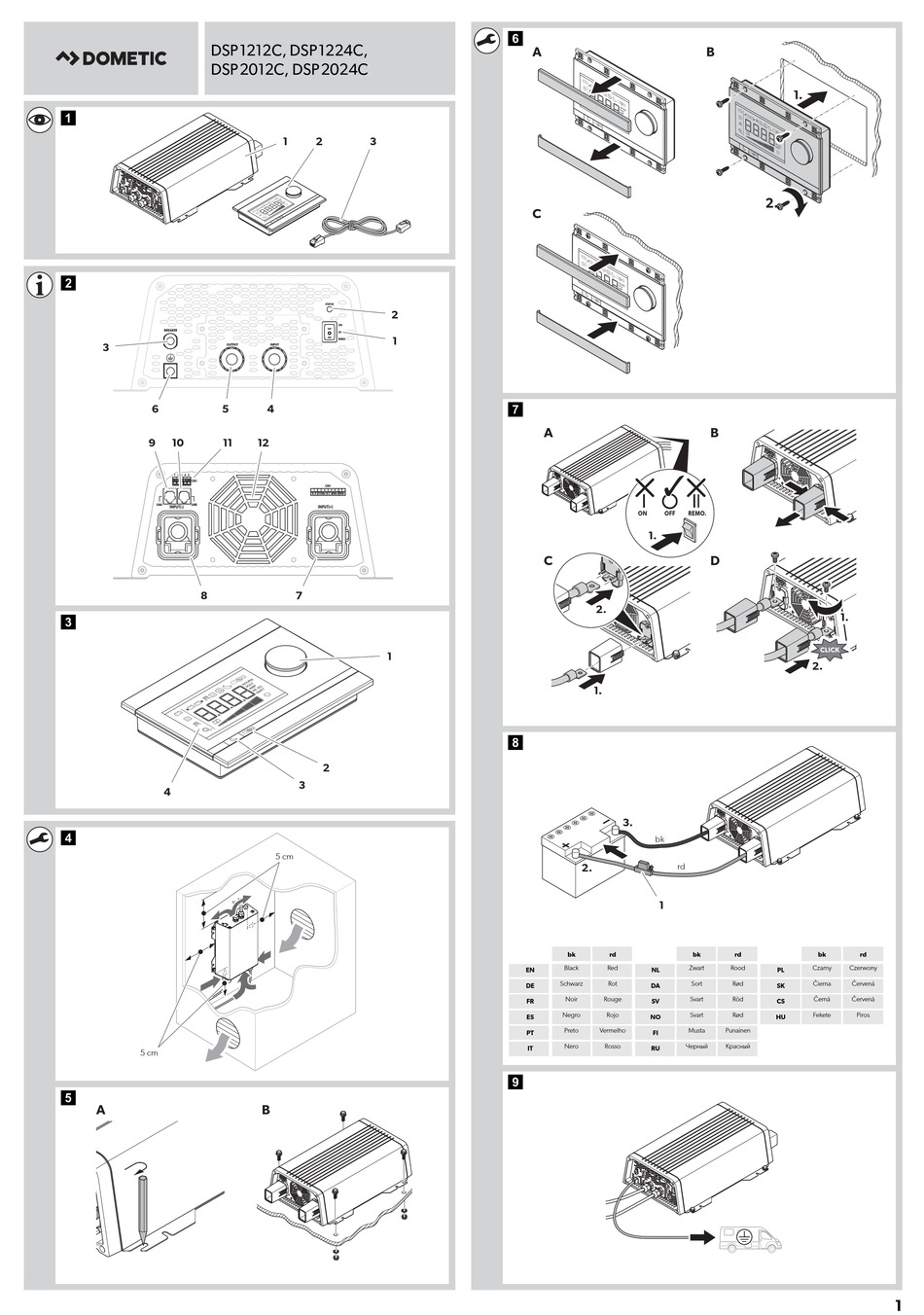

Seite 1 DSP1212C, DSP1224C, DSP2012C, DSP2024C STATUS BREAKER REMO. OUTPUT INPUT IN PU T( -) 1 2 3 4 5 IN PU T( +) ENB+ ENB- INPUT(-) INPUT(+) REMO. IN PU T( -) IN PU T( -) IN PU T( +) IN PU T( +) CLICK IN PU...
Seite 2 ON: INV. o ON –1,2 –0,6 BAT – OFF: INV. o OFF –0,75 –5 230 V IN PU T( -) 1 2 3 4 5 IN PU T( + 230 V Dometic WAECO International GmbH Hollefeldstrasse 63 D-48282 Emsdetten dometic.com...
Seite 3 ENERGY & LIGHTING SINEPOWER Sinusomvormer met geïntegreerde acculader Montagehandleiding en gebruiksaanwijzing....188 Sinus inverter med integreret batterilader Monterings- og betjeningsvejledning. . . 219 TP U Sinusväxelriktare med inbyggd IN P...
Seite 5: Inhaltsverzeichnis
SinePower Please read this instruction manual carefully before installation and first use, and store it in a safe place. If you pass on the product to another person, hand over this instruction manual along with it. Table of contents Explanation of symbols ......... . .4 General safety instructions .
Seite 6: Explanation Of Symbols
Explanation of symbols SinePower Explanation of symbols DANGER! Safety instruction: Failure to observe this instruction will cause fatal or serious injury. WARNING! Safety instruction: Failure to observe this instruction can cause fatal or serious injury. NOTICE! Failure to observe this instruction can cause material damage and impair the function of the product.
Seite 7 SinePower General safety instructions General safety DANGER! • In the event of fire, use a fire extinguisher which is suitable for electrical devices. WARNING! • Only use the device as intended. • Ensure that the red and black terminals never come into contact. •...
Seite 8 General safety instructions SinePower • Store the device in a dry and cool place. Safety when installing the device DANGER! • Never mount the device anywhere where there is a risk of gas or dust explosion. CAUTION! • Ensure that the device is standing firmly. The device must be set up and fastened in such a way that it cannot tip over or fall down.
Seite 9: Operating The Device Safely
SinePower General safety instructions NOTICE! • Use ductwork or cable ducts if it is necessary to lay cables through metal panels or other panels with sharp edges. • Do not lay the 230 V mains cable and the 12 V DC cable in the same duct.
Seite 10: Scope Of Delivery
Scope of delivery SinePower Scope of delivery No. in Designation fig. 1 Sine wave inverter with integrated battery charger DSP-EM Connection cable DSP-EM – Operating manual Accessories Designation Ref. no. Battery sensor MCA-HS1 9600000101 Target group for this manual The electrical installation (chapter “Connecting the device” on page 16) is intended for professionals who are familiar with the applicable regulations of the country in which the equipment is to be installed and/or used.
Seite 11: Intended Use
SinePower Intended use Intended use WARNING! Never use the device on vehicles where the positive terminal of the battery is connected to the chassis. The devices with integrated battery charger convert direct current into a 230 – 240 V AC supply of 50 Hz or 60 Hz: •...
Seite 12 Technical description SinePower The light-weight and compact construction of this device allows for easy installation in mobile homes, commercial vehicles or motor and sailing yachts. The output voltage corresponds to the household voltage from the socket (pure sine wave, THD <3 %). Please observe the values for constant output power and peak output power as indicated in chapter “Technical data”...
Seite 13 SinePower Technical description The device is operated in the following network configuration: • TN network (fig. i): The neutral conductor of the AC output is grounded. A safety switch (RCD) must be installed at the device‘s AC output. The softstart function allows the connection of loads with high starting current. The device can be easily controlled using the DSP-EM.
Seite 14: Description Of Functions
Technical description SinePower Control elements DSP-EM Item in Description Explanation fig. 3 Selector button Turn: Navigate through menus or change values Press: Select menu items or values Deactivates the inverter function and thus the power supply of the battery to the 230 V consumers.
Seite 15 SinePower Technical description Example (values for illustration purpose only): 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V NOTE Keep in mind that the device only measures the current which flows through the device. If you connect more consumers in parallel, e. g.a refridgerator or an separate charger, this additional load may trip the fuse.
Seite 16 Technical description SinePower Example (values for illustration purpose only): 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Battery charging function NOTE If a battery sensor (accessory) is connected, the device adjusts the voltage according to the measured values. For this purpose the battery sensor has to be configured with DSP-EM.
Seite 17: Fitting The Device
SinePower Fitting the device 4: 12-day conditioning Every 12 days, the battery charger switches back to phase 3 for 85 min in order to revive the battery. This prevents any fatigue symptoms such as sulphation. Fitting the device Tools required For the electrical connection you will need the following tools: •...
Seite 18: Connecting The Device
Connecting the device SinePower • For ambient temperatures higher than 40 °C (such as in engine or heating compartments, or direct sunlight), the device may shut down although the connected load is below the rated load (derating). • The device must be installed on a level and sufficiently sturdy surface. NOTICE! Before drilling any holes, make sure that no electrical cables or other parts of the vehicle can be damaged by drilling, sawing and filing.
Seite 19 SinePower Connecting the device • Keep to the specified cable cross section and fit a cable fuse (fig. 8 1, page 1) as close to the battery as possible on the positive cable (see the table). Required cable Device Cable fuse cross section ≥200 A DSP1212C...
Seite 20 Connecting the device SinePower Connecting external switch to turn device on and off NOTE Use cables with a cable cross section of 0.25 – 0.75 mm². You can use the following as an external switch: • external switch, voltage supply from the device: fig. b A •...
Seite 21: Before Initial Use
SinePower Before initial use Before initial use NOTICE! The setting of incorrect values may result in malfunctions and damage. Note the Technical Data of the connected devices. NOTE If the power source is lost during the initialisation, you have to reset the device to its factory settings (chapter “Reset the device to factory set- tings”...
Seite 22: Using The Device
Using the device SinePower ➤ Press the selector button to save the selected value. ✓ The DSP-EM shuts off. Reset the device to factory settings ➤ Switch on the system. ✓ The number “1” appears on the DSP-EM’s display. ➤ Turn the selector button until the number 35 is displayed. ✓...
Seite 23 SinePower Using the device The device switches off if: • The battery voltage drops below 10 V (12 Vg connection) or 20 V (24 Vg connection). • The battery voltage exceeds 16.5 V (12 Vg connection) or 33 V (24 Vg connection).
Seite 24 Inverter/charger operation only • Maximum allowed current of AC power supply Bar chart: No indication Note: This value can be adjusted (chapter “Changing maximum allowed current of AC power supply” on page 25). Service menu Skilled personal only Service guide: dometic.com/manuals...
Seite 25 SinePower Using the device Status displays Symbol Menu Battery is charging Battery is discharging AC mains power is connected Inverter is operating Consumers can be connected Energy saving mode is switched off The charger is operating in night mode Inverter is switched off The consumers are supplied via the AC power supply.
Seite 26 Using the device SinePower Navigating within the menu Navigate through the menus as follows: ➤ Turn the selector button (fig. 3 1, page 1) to scroll through the menu pages. The selector button can be turned in both directions. When the last menu item has been reached, the display goes back to the first menu item.
Seite 27: Cleaning And Caring For The Device
SinePower Cleaning and caring for the device Switching the inverter function on/off If an external AC power grid is connected, you can protect the battery by switching off the device‘s inverter function. Thereby the consumers are supplied exclusively by the external grid. ➤...
Seite 28: Troubleshooting
Troubleshooting SinePower Troubleshooting 13.1 Inverter WARNING! Do not open the device. You risk sustaining an electric shock by doing this. NOTE If you have detailed questions on the specifications of the device please contact the manufacturer (addresses on the back of the instruc- tion manual).
Seite 29 SinePower Troubleshooting 13.2 DSP-EM If the system detects an error, it switches off independently. The toolbar and the dis- play bar are hidden. Error Source Possible cause Possible Solution code E-01 Battery undervoltage Charge the battery. E-02 Battery overload Reduce the input voltage. E-03 Inverter overload Reduce the connected load.
Seite 30: Warranty
Warranty SinePower Warranty The statutory warranty period applies. If the product is defective, please contact the manufacturer's branch in your country (see the back of the instruction manual for the addresses) or your retailer. For repair and warranty processing, please include the following documents when you send in the device: •...
Seite 31: Technical Data
SinePower Technical data Technical data The following technical data applies to all devices: DSP1212C DSP2012C DSP1224C DSP2024C Ref. no.: 9600002559 9600002561 9600002560 9600002562 Heat dissipation: temperature and load controlled fan Ambient temperature at –20 °C to +60 °C operation: Ambient temperature for –30 °C to +70 °C storage: Bypass relay:...
Seite 32 Technical data SinePower Output data DSP1212C DSP2012C DSP1224C DSP2024C Output voltage: 230/240 V ±3 % Frequency (programmable): 50/60 Hz ±0.3 Hz Constant output power: 1200 VA 2000 VA 1200 VA 2000 VA Peak power for 2 s: 1380 VA 2300 VA 1380 VA 2300 VA Maximum inverter...
Seite 33 SinePower Technical data Overvoltage shutdown Overvoltage Overvoltage Device warning Shutdown Restart DSP1212C, DSP2012C 16 V 16.5 V 15.5 V DSP1224C, DSP2024C 32 V 33 V 31 V Undervoltage shutdown Undervoltage Undervoltage Device warning Shutdown Restart DSP1212C, DSP2012C 11 V 10.5 V 12.5 V DSP1224C, DSP2024C 22 V...
Seite 34 In display mode: 170 mA In standby mode: 40 mA fig. f Dimensions: Certification: For the current EU declaration of conformity for your device please refer to the respective product page on dometic.com or contact the manufacturer directly (see back page).
Seite 35 SinePower Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis Erklärung der Symbole ......... 34 Allgemeine Sicherheitshinweise .
Seite 36: Erklärung Der Symbole
Erklärung der Symbole SinePower Erklärung der Symbole GEFAHR! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung. WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. Allgemeine Sicherheitshinweise Allgemeine Sicherheit Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:...
Seite 37: Grundlegende Sicherheit
SinePower Allgemeine Sicherheitshinweise Grundlegende Sicherheit GEFAHR! • Verwenden Sie im Falle eines Feuers einen Feuerlöscher, der für Elektrogeräte geeignet ist. WARNUNG! • Benutzen Sie das Produkt nur zu seinem bestimmungsgemäßen Gebrauch. • Achten Sie darauf, dass sich nie die rote und die schwarze Klemme berühren.
Seite 38: Sicherheit Bei Der Montage Des Produktes
Allgemeine Sicherheitshinweise SinePower ACHTUNG! • Vergleichen Sie vor der Inbetriebnahme die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung. • Achten Sie darauf, dass andere Gegenstände keinen Kurzschluss an den Kontakten des Produktes verursachen. • Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose. •...
Seite 39: Sicherheit Beim Betrieb Des Produktes
SinePower Allgemeine Sicherheitshinweise • Verlegen Sie die Leitungen so, dass sie nicht durch Türen oder Motor- hauben beschädigt werden. Eingequetschte Kabel können zu lebensgefährlichen Verletzungen führen. VORSICHT! • Verlegen Sie die Leitungen so, dass keine Stolpergefahr entsteht und eine Beschädigung des Kabels ausgeschlossen ist. ACHTUNG! •...
Seite 40: Lieferumfang
Lieferumfang SinePower • Beachten Sie, dass auch nach Auslösen der Schutzeinrichtung (Sicherung) Teile des Produktes unter Spannung bleiben können. • Lösen Sie keine Kabel, wenn das Produkt noch in Betrieb ist. ACHTUNG! • Achten Sie darauf, dass Luftein- und ausgänge des Produktes nicht verdeckt werden.
Seite 41: Zielgruppe Dieser Anleitung
SinePower Zielgruppe dieser Anleitung Zielgruppe dieser Anleitung Das Kapitel „Geräte anschließen“ auf Seite 47 wendet sich ausschließlich an Fach- leute, die mit den entsprechenden VDE-Richtlinien vertraut sind. Alle übrigen Kapitel wenden sich auch an die Benutzer des Gerätes. Bestimmungsgemäßer Gebrauch WARNUNG! Das Gerät darf nicht in Fahrzeugen eingesetzt werden, bei denen der Plus-Pol der Batterie mit dem Chassis verbunden ist.
Seite 42: Technische Beschreibung
Technische Beschreibung SinePower Technische Beschreibung Die Geräte lassen sich überall dort betreiben, wo ein Gleichstromanschluss vorhanden ist. • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Das Gerät kann wie folgt eingesetzt werden: • als Sinus-Wechselrichter: das Gerät liefert eine reine 230-V-Ausgangsspannung •...
Seite 43: Bedienelemente Gerät
SinePower Technische Beschreibung Das Gerät besitzt verschiedene Schutzmechanismen: • Überspannungs-Schutz: Das Gerät schaltet ab, wenn der Spannungswert der angeschlossenen Gleichstromquelle über den Abschalt-Wert steigt. Er startet wieder, wenn die Spannung auf den Neustart-Wert sinkt. • Unterspannungs-Schutz: Das Gerät schaltet ab, wenn der Spannungswert der angeschlossenen Gleichstromquelle unter den Abschalt-Wert sinkt.
Seite 44: Anschlüsse
Technische Beschreibung SinePower Anschlüsse Pos. in Beschreibung Abb. 2 230-Vw-PG-Verschraubung 230-Vw-PG-Verschraubung Masseklemme (Erdung an der Fahrzeugkarosserie) Plus-Klemme Minus-Klemme CI/LIN-BUS-Anschlüsse (LNA) Anschluss für Batteriesensor oder Temperatursensor Anschluss für DSP-EM (LNB) Anschluss für Fernschalter Lüfter Bedienelemente DSP-EM Pos. in Bezeichnung Erklärung Abb. 3 Auswahlknopf Drehen: Navigieren in Menüs oder Werte ändern...
Seite 45: Funktionsbeschreibung
SinePower Technische Beschreibung Funktionsbeschreibung Das Gerät unterstützt die im Folgenden beschriebenen Funktionen. Power-Sharing-Funktion Wenn die Belastung der angeschlossenen Verbraucher und des Batterieladestroms höher ist als die Leistung der angeschlossenen Wechselstrom-Spannungsquelle, würde normalerweise die Sicherung der Spannungsquelle auslösen. Durch das Power-Sharing verringert das Gerät den Batterieladestrom und erhöht somit die Leistung, die für die angeschlossenen Verbraucher zur Verfügung steht.
Seite 46 Technische Beschreibung SinePower Generatorfunktion (externe Netzspannungsversorgung) ACHTUNG! Beachten Sie bei der Generatorfunktion die länderspezifischen Normen. Wenn der Verbraucherstrom höher ist als die Sicherung der angeschlossenen 230-V-Spannungsquelle, würde diese normalerweise auslösen. Durch die Generatorfunktion kann das Gerät zusätzliche Leistung zur Verfügung stellen. Diese entnimmt das Gerät aus der Batterie.
Seite 47 SinePower Technische Beschreibung Batterielade-Funktion HINWEIS Wenn ein Batteriesensor (Zubehör) angeschlossen ist, passt das Gerät die Spannung entsprechend der Messwerte an. Hierzu muss der Batteriesensor mit DSP-EM konfiguriert werden. Die Batterie wird mit IU0U-Kennlinie geladen (Abb. g). 1: I-Phase (Bulk) Zu Beginn des Ladevorgangs wird die leere Batterie mit konstantem Strom (100 % Ladestrom) geladen, bis die Batteriespannung die Ladeschlussspannung erreicht.
Seite 48: Gerät Montieren
Gerät montieren SinePower Gerät montieren Benötigtes Werkzeug Für den elektrischen Anschluss benötigen Sie folgende Hilfsmittel: • Gleichstromanschluss: zwei flexible Anschlusskabel Den erforderlichen Querschnitt entnehmen Sie der Tabelle im Kapitel „Geräte anschließen“ auf Seite 47. • Wechselspannungsanschluss: zwei 3-phasige Kabel (Eingang und Ausgang) •...
Seite 49: Geräte Anschließen
SinePower Geräte anschließen ACHTUNG! Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher, dass keine elektrischen Kabel oder andere Teile des Fahrzeugs durch Boh- ren, Sägen und Feilen beschädigt werden. Gerät montieren ➤ Montieren Sie das Gerät wie dargestellt (Abb. 5). DSP-EM montieren ➤...
Seite 50: Gerät Anschließen
Geräte anschließen SinePower • Halten Sie den erforderlichen Kabelquerschnitt ein und setzen Sie eine Kabel- sicherung (Abb. 8 1, Seite 1) möglichst nah an der Batterie in die Plus-Leitung (siehe Tabelle). Erforderlicher Gerät Kabelsicherung Kabelquerschnitt ≥200 A DSP1212C 25 mm² ≥100 A DSP1224C 16 mm²...
Seite 51: Externen Schalter Zum Ein- Und Ausschalten Anschließen
SinePower Geräte anschließen Externen Schalter zum Ein- und Ausschalten anschließen HINWEIS Verwenden Sie Kabel mit einem Kabelquerschnitt von 0,25 – 0,75 mm². Als externen Schalter können Sie folgendes verwenden: • externer Schalter, Spannungsversorgung aus dem Gerät: Abb. b A • Steuereinheit mit Relais- oder Transistorbeschaltung (TR): Abb. b B •...
Seite 52: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch SinePower Vor dem ersten Gebrauch ACHTUNG! Das Einstellen falscher Werte kann zu Fehlfunktionen und Beschädigung führen. Beachten Sie die Technischen Daten der angeschlossenen Geräte. HINWEIS Wenn die Stromversorgung während der Initialisierung unterbrochen wird, müssen Sie das Gerät auf seine Werkseinstellung zurücksetzen (Kapitel „Gerät auf Werkseinstellungen zurücksetzen“...
Seite 53: Gerät Benutzen
SinePower Gerät benutzen ➤ Drehen Sie den Auswahlknopf, um den maximalen Ladestrom einzugeben (25 %, 50 %, 75 % oder 100 % vom Nennladestrom). ➤ Drücken Sie den Auswahlknopf, um den gewählten Wert zu speichern. ✓ Das DSP-EM schaltet sich aus. Gerät auf Werkseinstellungen zurücksetzen ➤...
Seite 54 Gerät benutzen SinePower Das Gerät schaltet sich ab, wenn: • Die Batteriespannung sinkt unter 10 V (12 Vg-Anschluss) bzw. 20 V (24 Vg- Anschluss). • Die Batteriespannung steigt über 16,5 V (12 Vg-Anschluss) bzw. 33 V (24 Vg- Anschluss). • Das Gerät wird überlastet. •...
Seite 55 Balkendiagramm: Prozentuale Auslastung des Wechselstromnetzes Sicherungsmenü Nur bei Wechselrichter/Lader-Betrieb • Maximal erlaubter Strom des Wechselstromnetzes Balkendiagramm: keine Anzeige Hinweis: Dieser Wert kann eingestellt werden (Kapitel „Maximal erlaubten Strom des Wechselstromnetzes einstellen“ auf Seite 56). Servicemenü Nur für Fachkräfte Serviceanleitung: dometic.com/manuals...
Seite 56 Gerät benutzen SinePower Statusanzeigen Symbol Menü Batterie wird geladen Batterie wird entladen Wechselstromnetz ist angeschlossen Gerät ist in Betrieb Verbraucher können angeschlossen werden Energiesparmodus ist ausgeschaltet Lader arbeitet im Nachtmodus Gerät ist ausgeschaltet Die Verbraucher werden über das Wechselstromnetz versorgt. mit Batteriesensor Niedrige Batterieladung...
Seite 57 SinePower Gerät benutzen Im Menü navigieren Bewegen Sie sich durch die Menüs wie folgt: ➤ Drehen Sie den Auswahlknopf (Abb. 3 1, Seite 1), um durch die Menüseiten zu blättern. Das Drehen des Auswahlknopfes funktioniert in beide Richtungen. Wenn der letzte Menüpunkt erreicht wird, springt die Anzeige zurück zum ersten Menü- punkt.
Seite 58 Gerät benutzen SinePower Wechselrichterfunktion ein-/ausschalten Wenn ein externes Wechselstromnetz angeschlossen ist, können Sie die Batterie schonen, indem Sie die Wechselrichterfunktion des Gerätes ausschalten. Die Verbraucher werden dann ausschließlich über das externe Netz versorgt. ➤ Drücken Sie um die Wechselrichterfunktion auszuschalten. ➤...
Seite 59: Gerät Pflegen Und Reinigen
SinePower Gerät pflegen und reinigen Gerät pflegen und reinigen ACHTUNG! Keine scharfen oder harten Gegenstände oder Reinigungsmittel zur Reinigung verwenden, da dies zu einer Beschädigung des Produktes führen kann. ➤ Reinigen Sie das Produkt gelegentlich mit einem feuchten Tuch. Fehlerbeseitigung 13.1 Gerät WARNUNG!
Seite 60 Fehlerbeseitigung SinePower LED-Anzeige Ursache Behebung 2 s Leuchten, kurze Thermische Überlastung Schalten Sie das Gerät und den Unterbrechung Verbraucher aus. Warten Sie ca. 5 – 10 Minuten und schalten Sie das Gerät ohne Verbraucher wieder ein. Reduzieren Sie die Belastung und sorgen Sie für eine bessere Belüftung des Gerätes.
Seite 61 SinePower Fehlerbeseitigung 13.2 DSP-EM Stellt das System einen Fehler fest, schaltet es sich selbstständig ab. Die Symbol- leiste und der Anzeigebalken werden ausgeblendet. Fehler- Quelle Mögliche Ursache Mögliche Lösung code E-01 Batterieunterspannung Laden Sie die Batterie auf. E-02 Batterieüberspannung Reduzieren Sie die Eingangsspannung.
Seite 62: Gewährleistung
Gewährleistung SinePower Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken: •...
Seite 63: Technische Daten
SinePower Technische Daten Technische Daten Folgende technische Daten gelten für alle Geräte: DSP1212C DSP2012C DSP1224C DSP2024C Art.-Nr.: 9600002559 9600002561 9600002560 9600002562 Wärmeabfuhr: temperatur- und lastgesteuerter Lüfter Umgebungstemperatur –20 °C bis +60 °C Betrieb: Umgebungstemperatur –30 °C bis +70 °C Lagerung: Überbrückungsrelais: 16 A/250 Vw Überbrückungs-...
Seite 64 Technische Daten SinePower Ausgangsdaten DSP1212C DSP2012C DSP1224C DSP2024C Ausgangsspannung: 230/240 V ±3 % Frequenz 50/60 Hz ±0,3 Hz (programmierbar): Dauer-Ausgangsleistung: 1200 VA 2000 VA 1200 VA 2000 VA Spitzenleistung für 2 s: 1380 VA 2300 VA 1380 VA 2300 VA Maximaler Wechselrichter- 5,3 A 8,7 A...
Seite 65 SinePower Technische Daten Unterspannungs-Schutz Unterspannung Unterspannungs- Gerät warnung Abschaltung Neustart DSP1212C, DSP2012C 11 V 10,5 V 12,5 V DSP1224C, DSP2024C 22 V 21 V 25 V Temperaturkompensation mit Batteriesensor Siehe Abb. h Eingangsdaten Ladebetrieb DSP1212C DSP2012C DSP1224C DSP2024C Eingangsnennspannung: 230 Vw Eingangsspannungs- 180 –...
Seite 66 9600002565 Eingangsspannung: 9 – 35 Vg Stromaufnahme im Anzeige-Modus: 170 mA im Standby-Modus: 40 mA Abb. f Abmessungen: Zulassung: Die aktuelle EU-Konformitätserklärung für Ihr Gerät erhalten Sie auf der jeweiligen Produktseite auf dometic.com oder direkt über den Hersteller (siehe Rückseite).
Seite 67 SinePower Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur. Sommaire Signification des symboles ........66 Consignes générales de sécurité...
Seite 68: Signification Des Symboles
Signification des symboles SinePower Signification des symboles DANGER ! Consigne de sécurité : le non-respect de ces consignes entraîne la mort ou de graves blessures. AVERTISSEMENT ! Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures. AVIS ! Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.
Seite 69 SinePower Consignes générales de sécurité Sécurité générale DANGER ! • En cas d’incendie, utilisez un extincteur adapté aux appareils élec- triques. AVERTISSEMENT ! • Utilisez l’appareil conformément à l’usage pour lequel il a été conçu. • Veillez à ce que la pince rouge et la pince noire ne se touchent jamais. •...
Seite 70 Consignes générales de sécurité SinePower • Veillez à ce que d’autres objets ne puissent pas provoquer aucun court-circuit au niveau des contacts de l’appareil. • Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise. •...
Seite 71: Consignes De Sécurité Concernant Le Fonctionnement De L'appareil
SinePower Consignes générales de sécurité • Veillez à avoir une section de câble suffisante. • Posez les câbles de manière à ce qu’ils ne puissent pas être endomma- gés par les portières ou par le capot du moteur. Des câbles compressés peuvent entraîner des blessures mortelles. ATTENTION ! •...
Seite 72: Contenu De La Livraison
Contenu de la livraison SinePower • Attention : même après déclenchement du fusible, il est possible que certaines pièces de l’appareil restent sous tension. • Ne débranchez pas de câbles pendant le fonctionnement de l’appa- reil. AVIS ! • Assurez-vous que les entrées et les sorties d’air de l’appareil ne sont pas couvertes.
Seite 73: Usage Conforme
SinePower Usage conforme Usage conforme AVERTISSEMENT ! L’appareil ne doit pas être utilisé pour les véhicules dont le pôle positif de la batterie est relié au châssis. Les appareils avec chargeur de batterie intégré transforment une tension continue en une tension alternative de 230 – 240 V à 50 Hz ou 60 Hz : •...
Seite 74: Description Technique
Description technique SinePower Description technique Les appareils peuvent être utilisés dès qu’une alimentation en tension continue est disponible : • 12 Vg : DSP1212C, DSP2012C • 24 Vg : DSP1224C, DSP2024C L’appareil peut être utilisé comme suit : • comme onduleur sinusoïdal : l’appareil délivre une tension de sortie pure de 230 V •...
Seite 75 SinePower Description technique L’appareil possède différents mécanismes de protection. • Protection de surtension : l’appareil s’éteint lorsque la valeur de tension de la source de courant continu passe au-dessus du seuil d’arrêt. Il redémarre lorsque la tension retombe à la valeur de redémarrage. •...
Seite 76 Description technique SinePower Éléments de commande de l’appareil Position dans Description Explication fig. 2 Commutateur principal Permet d’allumer, d’éteindre l’appareil ou de « ON/OFF/REMO. » le faire fonctionner à l’aide de la télécom- mande (accessoire) LED d’état Voir chapitre « Témoins lumineux de fonctionnement », page 84 Disjoncteur Protège l’appareil de la surcharge.
Seite 77: Description Des Fonctions
SinePower Description technique Éléments de commande DSP-EM Position dans Description Explication fig. 3 Bouton de sélection tourner : navigation dans les menus ou modification des valeurs appuyer : sélection d’éléments de menus ou de valeurs Désactive la fonction onduleur et, ainsi, l’ali- mentation de la batterie vers les consomma- teurs 230 V.
Seite 78 Description technique SinePower Exemple (valeurs données à titre indicatif uniquement) : 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V REMARQUE N’oubliez pas que l’appareil mesure uniquement le courant qui traverse l’appareil. Si vous raccordez plus de consommateurs en parallèle, par exemple un réfrigérateur ou un chargeur séparé, cette charge addition- nelle peut déclencher le fusible.
Seite 79 SinePower Description technique Exemple (valeurs données à titre indicatif uniquement) : 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Fonction charge de batterie REMARQUE Si un capteur de batterie (accessoire) est raccordé, l’appareil adapte la tension en fonction des valeurs mesurées. Pour cela, le capteur de batterie doit être configuré...
Seite 80: Raccordement De L'appareil
Raccordement de l’appareil SinePower 4 : conditionnement tous les 12 jours Tous les 12 jours, le chargeur de batteries se remet en phase 3 pendant 85 minutes afin de régénérer la batterie. Cela permet d’éviter d’éventuels effets de fatigue, comme le sulfatage. Raccordement de l’appareil Outils nécessaires Pour le raccordement électrique, vous devez disposer des outils suivants :...
Seite 81: Remarques Générales
SinePower Raccordement de l’appareil • L’entrée d’air située sur la face inférieure de l’appareil et la sortie d’air située à l’arrière doivent rester libres. • À des températures ambiantes supérieures à 40°C (par exemple dans les salles des machines ou des chaufferies ou à la lumière directe du soleil), l’appareil peut s’éteindre bien que la puissance de la charge connectée soit inférieure à...
Seite 82 Raccordement de l’appareil SinePower • Lors de la construction d’un circuit de répartiteurs de prises (construction de réseau), respectez les directives en vigueur. • Utilisez exclusivement des câbles de cuivre. • Les câbles pour le raccordement courant continu doivent être aussi courts que possible (<1 m).
Seite 83 SinePower Raccordement de l’appareil Raccordement du DSP-EM AVIS ! Ne branchez le raccordement du DSP-EM qu’au port remote. Un raccordement incorrect risque d’endommager l’appareil. ➤ Raccordez le DSP-EM comme indiqué (fig. a). Raccordement d’un commutateur externe pour la mise en marche et à l’arrêt REMARQUE Utilisez des câbles d’une section de 0,25 –...
Seite 84: Avant La Première Utilisation
Avant la première utilisation SinePower Spécification du relais : Consommation de courant Tension maximale Charge 250 Vw ohmique 0,5 A 0,5 A 12 V/24 Vg ohmique Avant la première utilisation AVIS ! Le réglage de valeurs incorrectes peut entraîner des dysfonctionne- ments et des dommages.
Seite 85: Utilisation De L'appareil
SinePower Utilisation de l’appareil ➤ Appuyez sur le bouton de sélection afin d’enregistrer la valeur sélectionnée. ✓ Le DSP-EM s’arrête. Avec capteur de batterie raccordé ➤ Tournez le bouton de sélection jusqu’à ce que le chiffre 9 soit affiché. ➤ Appuyez sur le bouton de sélection afin d’enregistrer la valeur. ✓...
Seite 86 Utilisation de l’appareil SinePower 11.2 Témoins lumineux de fonctionnement Le voyant LED (fig. 1 2, page 1) indique l’état de fonctionnement de l’appareil. Écran Tension d’entrée Éclairage permanent Fonctionnement normal Clignotement long, brève interruption Appareil surchauffé/surcharge Clignotement rapide Surtension/sous-tension Arrêt Autre défaut L’appareil s’éteint si : •...
Seite 87 Courant maximum autorisé de l’alimenta- tion courant alternatif Diagramme : aucune indication Remarque : Cette valeur peut être adaptée (chapitre « Modification du courant maximum autorisé de l’alimentation courant alternatif », page 88). Menu service Personnel qualifié uniquement Manuel d’entretien : dometic.com/manuals...
Seite 88 Utilisation de l’appareil SinePower Affichages de statut Symbole Menu batterie en cours de chargement batterie en cours de déchargement Alimentation courant alternatif raccordée L’onduleur est en service Des consommateurs peuvent être connectés Le mode économie d’énergie est arrêté Le chargeur fonctionne en mode nuit L’onduleur est éteint Les consommateurs sont alimentés via l’alimentation courant alternatif.
Seite 89 SinePower Utilisation de l’appareil La figure suivante montre comment vous pouvez naviguer dans le menu : Menu Batterie Menu Charge Tension alternative Menu alimentation en courant alternatif Menu fusible ➤ Appuyez sur le bouton de sélection afin d’afficher la valeur suivante dans le menu courant (chapitre «...
Seite 90: Entretien Et Nettoyage De L'appareil
Entretien et nettoyage de l’appareil SinePower Modification du courant maximum autorisé de l’alimentation courant alternatif Lorsque l’appareil fonctionne en mode onduleur/chargeur, il est possible de définir le courant d’alimentation maximum autorisé. Lorsque l’appareil est raccordé à l’alimentation courant alternatif, la valeur précé- dente de partage de l’énergie clignote sur l’écran du DSP-EM.
Seite 91: Guide De Dépannage
SinePower Guide de dépannage Guide de dépannage 13.1 Onduleur AVERTISSEMENT ! N’ouvrez pas l’appareil. Vous vous exposez à un risque d’électrocution ! REMARQUE Si vous avez des questions détaillées sur les spécifications de l’appareil, veuillez contacter le fabricant (adresses au dos du manuel d’instructions).
Seite 92 Guide de dépannage SinePower 13.2 DSP-EM Le système s’arrête automatiquement s’il détecte une erreur. La barre d’outils et la barre d’affichage sont masquées. Code Source Cause possible Solution possible d’erreur E-01 Sous-tension de la batte- Chargez la batterie. E-02 Surcharge de la batterie Diminuer la tension d’entrée.
Seite 93: Garantie
SinePower Garantie Garantie Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé. Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie : •...
Seite 94: Caractéristiques Techniques
Caractéristiques techniques SinePower Caractéristiques techniques Les caractéristiques techniques suivantes s’appliquent à tous les appareils : DSP1212C DSP2012C DSP1224C DSP2024C N° d’article : 9600002559 9600002561 9600002560 9600002562 Évacuation de la chaleur : ventilateur commandé en fonction de la température et de la charge Température ambiante –20 °Cà+60 °C...
Seite 95 SinePower Caractéristiques techniques Données de sortie DSP1212C DSP2012C DSP1224C DSP2024C Tension de sortie : 230/240 V ±3 % Fréquence 50/60 Hz ±0,3 Hz (programmable) : Puissance de sortie 1200 VA 2000 VA 1200 VA 2000 VA continue : Puissance de crête pendant 1380 VA 2300 VA 1380 VA...
Seite 96 Caractéristiques techniques SinePower Protection de surtension Surtension Avertissement de Appareil surtension Arrêt Redémarrage DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Protection de sous-tension Sous-tension Avertissement de Appareil sous-tension Arrêt Redémarrage DSP1212C, DSP2012C 11 V 10,5 V 12,5 V...
Seite 97 En mode de veille : 40 mA fig. f Dimensions : Certification : Pour la déclaration de conformité UE actuelle pour votre appareil, veuillez vous reporter à la page produit correspondante sur dometic.com ou contacter directe- ment le fabricant (voir la dernière page).
Seite 98 SinePower Lea detenidamente estas instrucciones antes de llevar a cabo la instalación y puesta en funcionamiento, y consérvelas en un lugar seguro. En caso de vender o entregar el producto a otra persona, entregue también estas instrucciones. Índice Explicación de los símbolos ........97 Indicaciones generales de seguridad .
Seite 99: Explicación De Los Símbolos
SinePower Explicación de los símbolos Explicación de los símbolos ¡PELIGRO! Indicación de seguridad: su incumplimiento acarrea la muerte o graves lesiones. ¡ADVERTENCIA! Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones. ¡AVISO! Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funcionamiento del producto.
Seite 100 Indicaciones generales de seguridad SinePower Seguridad general ¡PELIGRO! • En caso de incendio, utilice un extintor adecuado para aparatos eléc- tricos. ¡ADVERTENCIA! • Utilice el aparato solo para aquellos fines para los que ha sido concebido. • Asegúrese de que los bornes rojo y negro nunca entren en contacto. •...
Seite 101 SinePower Indicaciones generales de seguridad • Asegúrese de que otros objetos no puedan causar un cortocircuito en los contactos del aparato. • No desenchufe nunca el cable de conexión tirando de él. • Almacene el aparato en un lugar seco y fresco. Seguridad en el montaje del aparato ¡PELIGRO! •...
Seite 102: Seguridad Durante El Funcionamiento Del Aparato
Indicaciones generales de seguridad SinePower • Tienda los cables de forma que las puertas o el capó del motor no los puedan dañar. Los cables aplastados pueden provocar lesiones que pongan en peli- gro la vida. ¡ATENCIÓN! • Tienda los cables de tal forma que no se pueda tropezar con ellos ni puedan quedar dañados.
Seite 103: Volumen De Entrega
SinePower Volumen de entrega • Tenga en cuenta que incluso después de haberse activado el disposi- tivo de protección (fusible), algunas partes del aparato pueden seguir bajo tensión. • No desconecte ningún cable mientras el aparato aún se encuentre en funcionamiento.
Seite 104: Uso Adecuado
Uso adecuado SinePower Uso adecuado ¡ADVERTENCIA! El aparato no se puede usar en vehículos cuyo polo positivo de la batería esté conectado al chasis. Los aparatos con cargador de batería integrado transforman la corriente continua en una tensión alterna de 230 – 240 V y 50 Hz o 60 Hz: •...
Seite 105 SinePower Descripción técnica • Funcionamiento como generador (función de tensión de red): el aparato res- palda una redo de 230 V complementándola con la energía de una batería (fuente de alimentación común) Gracias a su reducido peso y su estructura compacta, este aparato se puede instalar fácilmente en caravanas, vehículos industriales o yates a motor o vela.
Seite 106 Descripción técnica SinePower NOTA Los valores correspondientes se indican en el capítulo “Datos técnicos” en la página 123. El aparato funciona con la siguiente configuración de red: • Red TN (fig. i): El conductor cero de la salida de corriente alterna está conectado a tierra. Hay que instalar un interruptor de seguridad (RCD) en la salida de corriente alterna del aparato.
Seite 107 SinePower Descripción técnica Conexiones Posición en la Descripción fig. 2 Conector PG de corriente alterna Conector PG de corriente alterna Terminal de tierra (toma de tierra en la carrocería del vehículo) Polo positivo Polo negativo Conexiones CI/LIN BUS (LNA) Conexión del sensor de batería o del sensor de temperatura Conexión DSP-EM (LNB) Conexión del interruptor remoto Ventilador...
Seite 108 Descripción técnica SinePower Elementos de control del DSP-EM Posición en la Descripción Explicación fig. 3 Botón de selección Girar: para navegar en los menús o modificar valores Pulsar: para seleccionar elementos de menú o valores Desactiva el funcionamiento del inversor y, con ello, el suministro de corriente de la batería a los consumidores de 230 V.
Seite 109 SinePower Descripción técnica Ejemplo (valores a título ilustrativo): 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V NOTA Tenga en cuenta que el aparato solamente mide la corriente que pasa por el mismo. Si conecta más dispositivos consumidores en paralelo (una nevera o un cargador, por ejemplo) esta carga adicional puede hacer saltar el fusible.
Seite 110 Descripción técnica SinePower Ejemplo (valores a título ilustrativo): 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Funcionamiento como carga de batería NOTA Si hay un sensor de batería conectado (accesorio), el aparato ajusta la tensión en función de los valores medidos. Para ello, el sensor de batería debe estar configurado con DSP-EM.
Seite 111: Montaje Del Aparato
SinePower Montaje del aparato 4: Acondicionamiento cada 12 días Cada 12 días, el cargador de batería vuelve a la fase 3 durante 85 minutos para reac- tivar la batería. Esto evita la aparición de posibles síntomas de desgaste, como la sul- fatación.
Seite 112: Conexión Del Aparato
Conexión del aparato SinePower • Si la temperatura ambiente supera los 40° C (por ej., en salas de motores o de calderas, con radiación directa del sol), es posible que el cargador de batería se apague aunque la carga conectada sea inferior a la carga nominal (reducción). •...
Seite 113 SinePower Conexión del aparato • Utilice la sección de cable indicada e instale un fusible (fig. 8 1, página 1) lo más cerca posible de la batería en el cable positivo (véase la tabla). Sección de cable Aparato Fusible del cable necesaria ≥200 A DSP1212C...
Seite 114 Conexión del aparato SinePower Conexión de un interruptor externo para encender y apagar el aparato NOTA Utilice cables con una sección de 0,25 – 0,75 mm². Como interruptor externo puede usar lo siguiente: • interruptor externo, alimentación de tensión desde el aparato: fig. b A •...
Seite 115: Antes Del Primer Uso
SinePower Antes del primer uso Antes del primer uso ¡AVISO! Una configuración de valores incorrectos puede provocar averías y daños. Consulte los datos técnicos de los aparatos conectados. NOTA Si el suministro de energía se interrumpe durante la inicialización, deberá restablecer los ajustes de fábrica del aparato (capítulo “Restable- cimiento de los ajustes de fábrica”...
Seite 116: Utilización Del Aparato
Utilización del aparato SinePower Con sensor de batería conectado ➤ Gire el botón de selección hasta que aparezca el número 9. ➤ Pulse el botón de selección para guardar el valor. ✓ La pantalla muestra el código de servicio “S-14”. ➤...
Seite 117: Indicaciones De Estado
SinePower Utilización del aparato 11.2 Indicaciones de estado El LED azul (fig. 1 2, página 1) muestra el estado de funcionamiento del aparato. Pantalla Tensión de entrada Iluminación permanente Modo normal Destello largo, interrupción corta Aparato caliente/sobrecarga Destello rápido Sobretensión/subtensión Apagado Otro error El aparato se apaga si:...
Seite 118 Utilización del aparato SinePower Menús Símbolo Menú Valores mostrados Menú de la batería Sin sensor de batería • Duración hasta que la batería está total- mente cargada • Flujo de corriente en la batería (medido en la batería) • Tensión en los terminales de la batería Gráfico de barras: Estado de carga de la bate- ría Con sensor de batería...
Seite 119 Utilización del aparato Símbolo Menú Valores mostrados Menú de servicio Solamente para personal experimentado Guía de servicio: dometic.com/manuals Indicadores de estado Símbolo Menú La batería se está cargando La batería se está descargando La red de corriente alterna está conectada El inversor está...
Seite 120 Utilización del aparato SinePower La siguiente figuras muestra cómo se navega por el menú: Menú de batería Menú de carga de tensión alterna Menú del suministro de corriente alterna Menú de fusibles ➤ Pulse el botón de selección para mostrar el siguiente valor del menú actual (capí- tulo “Menús”...
Seite 121: Mantenimiento Y Limpieza Del Aparato
SinePower Mantenimiento y limpieza del aparato Modificación de la corriente máxima permitida del suministro de corriente alterna Cuando el aparato funciona en el modo inversor/cargador, es posible ajustas la potencia máxima de suministro permitida. Cuando el aparato está desconectado de la red de corriente alterna, el valor anterior del nivel de reparto energético parpadea en la pantalla del DSP-EM.
Seite 122: Solución De Averías
Solución de averías SinePower Solución de averías 13.1 Inversor ¡ADVERTENCIA! No abra el aparato. ¡Corre el riesgo de sufrir una descarga eléctrica! NOTA Si tiene dudas sobre las especificaciones del aparato, contacte con el fabricante (las direcciones se incluyen en el dorso del manual de ins- trucciones).
Seite 123 SinePower Solución de averías 13.2 DSP-EM Cuando el sistema detecta un error, se apaga autónomamente. La barra de herra- mientas y la pantalla no se muestran. Código Origen Posible causa Posible solución de error E-01 Tensión baja en la batería Cargue la batería. E-02 Batería sobrecargada Reduzca la tensión de entrada.
Seite 124: Garantía
Garantía SinePower Garantía Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instrucciones) o a su establecimiento especializado. Para la tramitación de la reparación y de la garantía debe enviar también los siguientes documentos: •...
Seite 125: Datos Técnicos
SinePower Datos técnicos Datos técnicos Los siguientes datos datos técnicos se aplican a todos los aparatos: DSP1212C DSP2012C DSP1224C DSP2024C N.º de art.: 9600002559 9600002561 9600002560 9600002562 Disipación térmica: Ventilador controlado por temperatura y carga Temperatura ambiente de –20 °C a +60 °C durante el funcionamiento: Temperatura ambiente para de –30 °C a +70 °C...
Seite 126 Datos técnicos SinePower Datos de salida DSP1212C DSP2012C DSP1224C DSP2024C Tensión de salida: 230/240 V ±3 % Frecuencia (programable): 50/60 Hz ±0,3 Hz Potencia de salida continua: 1200 VA 2000 VA 1200 VA 2000 VA Potencia máxima para 2 s: 1380 VA 2300 VA 1380 VA...
Seite 127 SinePower Datos técnicos Protección contra la sobretensión Sobretensión Alerta de Aparato sobretensión Desconexión Reinicio DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Protección contra la subtensión Subtensión Alerta de Aparato subtensión Desconexión Reinicio DSP1212C, DSP2012C 11 V...
Seite 128 170 mA En modo stand-by: 40 mA fig. f Dimensiones: Homologación: Para la declaración de conformidad UE actual de su aparato, diríjase a la página de producto correspondiente en dometic.com o póngase en contacto directamente con el fabricante (véase dorso).
Seite 129 SinePower Por favor, leia atentamente este manual antes da montagem e colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de transmissão do produto, entregue o manual ao novo utilizador. Índice Explicação dos símbolos ........128 Indicações de segurança gerais .
Seite 130: Explicação Dos Símbolos
Explicação dos símbolos SinePower Explicação dos símbolos PERIGO! Indicação de segurança: o incumprimento causa a morte ou ferimentos graves. AVISO! Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves. NOTA! O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto.
Seite 131 SinePower Indicações de segurança gerais Princípios básicos de segurança PERIGO! • Em caso de incêndio, utilize um extintor que seja adequado para apa- relhos elétricos. AVISO! • Utilize o aparelho apenas para o fim previsto. • Certifique-se de que os bornes vermelho e preto nunca entram em contacto.
Seite 132 Indicações de segurança gerais SinePower NOTA! • Antes da colocação em funcionamento, verifique se a especificação de tensão na chapa de características coincide com a da fonte de ali- mentação. • Certifique-se de que está excluída a possibilidade de outros objetos causarem um curto-circuito nos contactos do aparelho.
Seite 133: Segurança Durante A Utilização Do Aparelho
SinePower Indicações de segurança gerais • Coloque os cabos de forma a que estes não possam ser danificados por portas ou capôs de motores. Cabos esmagados podem originar ferimentos graves. PRECAUÇÃO! • Coloque os cabos de modo a excluir riscos de tropeções e de danos. NOTA! •...
Seite 134: Material Fornecido
Material fornecido SinePower • Não desligue nenhum cabo enquanto o aparelho estiver em funciona- mento. NOTA! • Certifique-se de que não obstrui as entradas e saídas de ar do aparelho. • Garanta uma boa ventilação. Material fornecido N.º na Designação fig.
Seite 135: Utilização Adequada
SinePower Utilização adequada Utilização adequada AVISO! Nunca utilize o aparelho em veículos nos quais o polo positivo da bateria está conectado ao chassis. Os aparelhos com carregador da bateria integrado convertem a corrente direta para uma alimentação CA de 230 – 240 V de 50 Hz ou 60 Hz: •...
Seite 136 Descrição técnica SinePower • Power sharing: o aparelho alimenta uma carga conectada com 230 V e, ao mesmo tempo, carrega uma bateria • Função de gerador (função de tensão de rede): o aparelho suporta uma tensão de rede de 230 V, complementando-a com energia a partir de uma bateria (fonte de alimentação comum) Graças ao peso reduzido e à...
Seite 137: Elementos De Comando No Aparelho
SinePower Descrição técnica OBSERVAÇÃO Encontrará cada um dos valores no capítulo “Dados técnicos” na página 153. O aparelho funciona na seguinte configuração de rede: • Rede TN (fig. i): O condutor neutro da saída CA está ligado à terra. Um interruptor de segurança (RCD) tem de estar instalado na saída CA do aparelho.
Seite 138 Descrição técnica SinePower Conexões Posição na Designação fig. 2 Conector PG CA Conector PG CA Borne de ligação à terra (ligação à terra no revestimento exterior do veículo) Polo positivo Polo negativo Conexões CI/LIN BUS (LNA) Conexão do sensor da bateria ou do sensor da temperatura Conexão do DSP-EM (LNB) Conexão do interruptor remoto Ventilador...
Seite 139 SinePower Descrição técnica Designação de funções O aparelho suporta as funções descritas de seguida. Função “Power sharing” Se a carga dos aparelhos consumidores conectados e a corrente de carga da bateria forem superiores à fonte de alimentação conectada de 230 V, o fusível da fonte de alimentação queimar-se-ia numa situação normal.
Seite 140 Descrição técnica SinePower Função de gerador (rede elétrica externa) NOTA! Tenha em atenção as normas aplicáveis no seu país à função de gerador. Se a corrente de carga for superior à do fusível da fonte de alimentação de 230 V conectada, o fusível queimar-se-ia numa situação normal.
Seite 141: Instalação Do Aparelho
SinePower Instalação do aparelho 1: fase I (bulk) No início do processo de carregamento, a bateira vazia é carregada com uma cor- rente constante (100 % da corrente de carga) até que a tensão da bateria atinja a ten- são final de carga. A corrente de carga diminui quando a bateria atingir este nível de carga.
Seite 142: Instruções De Montagem
Instalação do aparelho SinePower Para a fixação, são necessárias as seguintes ferramentas: • Parafusos (M4) com anilhas e porcas autobloqueadoras ou • Parafusos autorroscantes ou parafusos para madeira. Instruções de montagem Ao selecionar o local de montagem, tenha em atenção as seguintes indicações: •...
Seite 143: Conectar O Aparelho
SinePower Conectar o aparelho Conectar o aparelho Instruções gerais AVISO! • O aparelho só pode ser conectado por uma empresa qualificada. As seguintes informações destinam-se a técnicos devidamente familia- rizados com as diretivas e medidas de segurança a aplicar. • Nunca utilize o aparelho em veículos nos quais o polo positivo da bateria está...
Seite 144 Conectar o aparelho SinePower NOTA! Assegure-se de que não inverte a polaridade. Uma polaridade incorreta pode danificar o aparelho. OBSERVAÇÃO Aperte os parafusos e as porcas com um binário máximo de 15 Nm. Maus contactos podem dar origem a sobreaquecimentos. ➤...
Seite 145: Antes Da Primeira Utilização
SinePower Antes da primeira utilização ➤ Certifique-se de que a conexão para o DSP-EM (fig. 2 10, página 1) não está atribuída. ➤ Coloque o interruptor principal (fig. 2 1, página 1) em “REMO.”. ➤ Conecte o interruptor de ligar/desligar externo com o cabo de conexão ao borne (fig.
Seite 146 Antes da primeira utilização SinePower Antes de poder utilizar o aparelho, é necessário inicializá-lo no DSP-EM. ➤ Ligue o sistema. ✓ O número “1” aparece no monitor do DSP-EM. Sem sensor de bateria conectado ➤ Rode o botão seletor até que o número 8 seja exibido. ➤...
Seite 147: Utilizar O Aparelho
SinePower Utilizar o aparelho Utilizar o aparelho 11.1 Ligar o aparelho ➤ Coloque o interruptor principal (fig. 1 3, página 1) do aparelho na posição “ON”. Para desligar, coloque o interruptor de ligar/desligar na posição “OFF”. ➤ O aparelho executa um autodiagnóstico. ✓...
Seite 148 Utilizar o aparelho SinePower 11.3 Utilizar o DSP-EM Monitor Posição na Explicação fig. d Menus Indicações de estado Indicação dos valores Indicação dos valores sob a forma de um gráfico de barras Menus Símbolo Menu Valores indicados Menu da bateria Sem sensor de bateria •...
Seite 149 Nota: este valor pode ser ajustado (capítulo “Alterar a corrente máxima permitida da fonte de alimentação CA” na página 149). Menu de serviço Apenas para pessoal qualificado Guia de serviço: dometic.com/manuals Indicações de estado Símbolo Menu A bateria está a carregar A bateria está...
Seite 150 Utilizar o aparelho SinePower Navegar pelo menu Navegue pelos menus da seguinte forma: ➤ Rode o botão seletor (fig. 3 1, página 1) para navegar pelas páginas do menu. O botão seletor pode ser rodado nos dois sentidos. Ao alcançar o último item do menu, o monitor volta ao primeiro item do menu.
Seite 151: Limpar E Conservar O Aparelho
SinePower Limpar e conservar o aparelho Ligar e desligar a função de conversor Se estiver conectada uma rede elétrica CA externa, pode proteger a bateria desli- gando a função de conversor do aparelho. Desta forma, os consumidores são ali- mentados exclusivamente pela rede externa. ➤...
Seite 152: Resolução De Falhas
Resolução de falhas SinePower Resolução de falhas 13.1 Conversor AVISO! Não abra o aparelho. Corre o risco de sofrer um choque elétrico. OBSERVAÇÃO Se tiver questões específicas sobre as especificações do aparelho, contacte o fabricante (os endereços encontram-se na parte de trás do manual).
Seite 153 SinePower Resolução de falhas 13.2 DSP-EM Se o sistema detetar um erro, ele desliga-se de forma independente. A barra de fer- ramentas e a barra de indicação estão ocultas. Código Fonte Possível causa Possível solução de erro E-01 Subtensão da bateria Carregar a bateria.
Seite 154: Garantia
Garantia SinePower Garantia É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor. Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto: •...
Seite 155: Dados Técnicos
SinePower Dados técnicos Dados técnicos Os seguintes dados técnicos são válidos para todos os aparelhos: DSP1212C DSP2012C DSP1224C DSP2024C N.º art.: 9600002559 9600002561 9600002560 9600002562 Dissipação térmica: ventilador controlado por temperatura e carga Temperatura ambiente em –20 °C a +60 °C funcionamento: Temperatura ambiente de –30 °C a +70 °C...
Seite 156 Dados técnicos SinePower Dados de saída DSP1212C DSP2012C DSP1224C DSP2024C Tensão de saída: 230/240 V ±3 % Frequência (programável): 50/60 Hz ±0,3 Hz Potência de saída contínua: 1 200 VA 2 000 VA 1 200 VA 2 000 VA Potência de pico durante 1 380 VA 2 300 VA 1 380 VA...
Seite 157 SinePower Dados técnicos Desativação por sobretensão Sobretensão Aviso de sobreten- Aparelho são Desativação Novo arranque DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Desativação por subtensão Subtensão Aviso de subten- Aparelho são Desativação Novo arranque DSP1212C, DSP2012C...
Seite 158 No modo standby: 40 mA fig. f Dimensões: Certificação: Para consultar a declaração de conformidade UE atual para o seu aparelho, aceda à página do produto em questão em dometic.com ou entre diretamente em contacto com o fabricante (ver verso).
Seite 159 SinePower Prima di effettuare il montaggio e la messa in funzione leggere accurata- mente questo manuale di istruzioni, conservarlo e in caso di trasmissione del prodotto, consegnarlo all'utente successivo. Indice Spiegazione dei simboli ........158 Istruzioni di sicurezza generali .
Seite 160: Spiegazione Dei Simboli
Spiegazione dei simboli SinePower Spiegazione dei simboli PERICOLO! Avviso di sicurezza: la mancata osservanza di questo avviso comporta ferite gravi anche mortali. AVVERTENZA! Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali. AVVISO! La mancata osservanza di questa nota può causare danni materiali e compromettere il funzionamento del prodotto.
Seite 161 SinePower Istruzioni di sicurezza generali Sicurezza di base PERICOLO! • In caso di incendio usare un estintore per apparecchi elettrici. AVVERTENZA! • Utilizzare l’apparecchio solamente in conformità alla destinazione d’uso prevista. • Fare attenzione che il morsetto rosso e quello nero non entrino mai in contatto.
Seite 162 Istruzioni di sicurezza generali SinePower • Assicurarsi che altri oggetti non possano causare un cortocircuito sui contatti dell’apparecchio. • Non estrarre mai la spina dalla presa tirando il cavo di collegamento. • Immagazzinare l’apparecchio in un luogo fresco e asciutto. Sicurezza durante il montaggio dell’apparecchio PERICOLO! •...
Seite 163 SinePower Istruzioni di sicurezza generali • Posare i cavi in modo che non possano essere danneggiati se fatti pas- sare attraverso porte o cofani del motore. Cavi schiacciati possono causare lesioni gravi. ATTENZIONE! • Posare i cavi in modo tale che non sussista pericolo di inciampo e che si possano escludere eventuali danni al cavo.
Seite 164: Dotazione
Dotazione SinePower AVVISO! • Assicurarsi che le aperture di ventilazione e di sfiato dell’apparecchio non siano coperte. • Garantire una buona ventilazione. Dotazione Pos. in Denominazione fig. 1 Inverter a onda sinusoidale pura con caricabatterie integrato DSP-EM Cavo di collegamento DSP-EM –...
Seite 165: Conformità D'uso
SinePower Conformità d’uso Conformità d’uso AVVERTENZA! Non utilizzare mai l’apparecchio su veicoli nei quali il polo positivo della batteria è collegato al telaio. Gli apparecchi con caricabatterie integrato convertono la corrente continua in un’ali- mentazione di 230 – 240 V CA di 50 Hz o 60 Hz: •...
Seite 166 Descrizione delle caratteristiche tecniche SinePower • Power Sharing: l'apparecchio alimenta un carico collegato con 230 V e carica contemporaneamente una batteria • funzione generatore (funzione di tensione di rete): l’apparecchio supporta una tensione di rete di 230 V integrandola con l'energia di una batteria (fonte di ali- mentazione comune) Grazie al peso ridotto e alla struttura compatta, questo apparecchio può...
Seite 167: Elementi Di Comando Dell'apparecchio
SinePower Descrizione delle caratteristiche tecniche NOTA I singoli valori sono riportati nel capitolo “Specifiche tecniche” a pagina 184. L’apparecchio è azionato nella seguente configurazione di rete: • Rete TN (fig. i): il conduttore neutro dell’uscita CA è collegato a massa. Deve essere installato un interruttore di sicurezza (RCD) sull’uscita CA dell’apparecchio.
Seite 168 Descrizione delle caratteristiche tecniche SinePower Collegamenti Posizione nella Descrizione fig. 2 Attacco PG CA Attacco PG CA Terminale di massa (messa a terra nella carrozzeria del veicolo) Polo positivo Polo negativo Collegamenti CI/LIN BUS (LNA) Collegamento sensore batteria o sensore di temperatura Collegamento DSP-EM (LNB) Collegamento dell’interruttore remoto Ventola...
Seite 169: Descrizione Delle Funzioni
SinePower Descrizione delle caratteristiche tecniche Descrizione delle funzioni L’apparecchio supporta le funzioni descritte sotto. Funzione Power Sharing Se il carico delle utenze collegate e la corrente di carica della batteria sono superiori alla fonte di alimentazione da 230 V collegata, normalmente il fusibile della fonte di alimentazione si brucia.
Seite 170 Descrizione delle caratteristiche tecniche SinePower Funzione generatore (alimentazione di rete esterna) AVVISO! Osservare le norme sulla funzione generatore applicabili nel proprio Paese. Se la corrente di carico è superiore al fusibile della fonte di alimentazione da 230 V collegata, normalmente il fusibile si brucia. La funzione generatore consente all’apparecchio di fornire ulteriore potenza prelevata dalla batteria.
Seite 171: Montaggio Dell'apparecchio
SinePower Montaggio dell'apparecchio 1: fase I (bulk) All'inizio della fase di carica, la batteria scarica viene caricata con corrente costante (corrente di carica al 100 %) finché la tensione della batteria non raggiunge la ten- sione finale di carica. Quando la batteria raggiunge questo livello di carica, la cor- rente di carica diminuisce.
Seite 172: Istruzioni Di Montaggio
Montaggio dell'apparecchio SinePower Per il fissaggio dell'inverter sono necessari i seguenti strumenti: • bulloni per macchine (M4) con rondelle e dadi autoserranti oppure • viti per lamiera o per legno. Istruzioni di montaggio Per la scelta del luogo di montaggio fare attenzione a quanto segue. •...
Seite 173: Collegamento Dell'apparecchio
SinePower Collegamento dell'apparecchio Collegamento dell'apparecchio Indicazioni generali AVVERTENZA! • L'apparecchio può essere collegato esclusivamente da un’officina qualificata. Le seguenti informazioni si rivolgono a personale specializzato a conoscenza delle direttive e delle disposizioni di sicurezza da adottare. • Non utilizzare mai l'apparecchio su veicoli nei quali il polo positivo della batteria è...
Seite 174 Collegamento dell'apparecchio SinePower Collegamento dell’apparecchio AVVERTENZA! Prima di collegare il cavo di uscita CA, assicurarsi che l'apparecchio sia stato spento con l'interruttore principale. AVVISO! Fare attenzione a non invertire la polarità. L'inversione di polarità può danneggiare l'apparecchio. NOTA Serrare le viti o i dadi con una coppia di max 15 Nm. I collegamenti allentati possono provocare un surriscaldamento.
Seite 175 SinePower Collegamento dell'apparecchio • interruttore esterno con alimentazione di tensione autonoma (alimentazione CC), ad es. dell'accensione: fig. b D ➤ Posizionare l'interruttore principale (fig. 2 1, pagina 1) su “OFF”. ➤ Verificare che il collegamento per DSP-EM (fig. 2 10, pagina 1) non sia assegnato.
Seite 176: Prima Della Messa In Funzione Iniziale
Prima della messa in funzione iniziale SinePower Prima della messa in funzione iniziale AVVISO! L’impostazione di valori non corretti può provocare malfunzionamenti e danni. Osservare le Specifiche tecniche degli apparecchi collegati. NOTA Se la fonte di alimentazione va persa durante l’inizializzazione, occorre ripristinare le impostazioni di fabbrica dell'apparecchio (capitolo “Ripri- stinare le impostazioni di fabbrica dell'apparecchio”...
Seite 177: Impiego Dell'apparecchio
SinePower Impiego dell'apparecchio ➤ Ruotare il pulsante di selezione per impostare la corrente di carica massima in percentuale (25 %, 50 %, 75 % o 100 % della corrente di carica nominale). ➤ Per salvare il valore selezionato, premere il pulsante di selezione. ✓...
Seite 178 Impiego dell'apparecchio SinePower L’apparecchio si spegne se: • la tensione della batteria scende sotto il valore di 10 V (collegamento da 12 Vg) o 20 V (collegamento da 24 Vg); • la tensione della batteria sale sopra il valore di 16,5 V (collegamento da 12 Vg) o sopra il valore di 33 V (collegamento da 24 Vg), •...
Seite 179 Solo funzionamento inverter/caricatore • Corrente massima ammessa dell’alimen- tazione CA Grafico a barre: nessuna indicazione Avviso: questo valore può essere regolato (capitolo “Modifica della corrente massima ammessa dell’alimentazione CA” a pagina 180). Menu di assistenza Solo personale specializzato Guida di assistenza: dometic.com/manuals...
Seite 180 Impiego dell'apparecchio SinePower Indicazioni di stato Simbolo Menu La batteria viene caricata La batteria viene scaricata L’alimentazione di rete CA è collegata Inverter in funzione È possibile collegare utenze La modalità di risparmio energetico è disattivata Il caricatore è attivo in modalità notturna L’inverter è...
Seite 181 SinePower Impiego dell'apparecchio La figura seguente mostra come navigare nel menu: Menu batteria Menu carico Tensione alternata Menu alimentazione CA Menu fusibile ➤ Premere il pulsante di selezione per mostrare il valore successivo nel menu corrente (capitolo “Menu” a pagina 177). Attivazione e disattivazione della funzione inverter Se è...
Seite 182: Cura E Pulizia Dell'apparecchio
Cura e pulizia dell'apparecchio SinePower Modifica della corrente massima ammessa dell’alimentazione CA Quando l'apparecchio funziona come inverter/caricatore, è possibile impostare la corrente di alimentazione massima ammessa. Quando l'apparecchio è collegato all'alimentazione CA, il valore del livello di condi- visione della potenza precedente lampeggia sul display del DSP-EM. ➤...
Seite 183: Eliminazione Dei Guasti
SinePower Eliminazione dei guasti Eliminazione dei guasti 13.1 Inverter AVVERTENZA! Non aprire l'apparecchio. Pericolo di scosse elettriche! NOTA In caso di domande dettagliate sulle specifiche dell'apparecchio contattare il produttore (i recapiti sono riportati sul retro del manuale di istruzioni). Il LED (fig. 2 2, pagina 1) indica il guasto: Indicazione a Causa Soluzione...
Seite 184 Eliminazione dei guasti SinePower 13.2 DSP-EM Se il sistema rileva un errore, si spegne autonomamente. La barra degli strumenti e la barra di visualizzazione sono nascoste. Codice Fonte Possibile causa Possibile soluzione di errore E-01 Sottotensione batteria Caricare la batteria. E-02 Sovraccarico della batte- Ridurre la tensione di ingresso.
Seite 185: Garanzia
SinePower Garanzia Garanzia Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difet- toso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferi- mento.
Seite 186: Specifiche Tecniche
Specifiche tecniche SinePower Specifiche tecniche Le seguenti specifiche tecniche si applicano a tutti i apparecchi: DSP1212C DSP2012C DSP1224C DSP2024C N. art.: 9600002559 9600002561 9600002560 9600002562 Dissipazione del calore: Ventola con controllo in base a temperatura e carico Temperatura ambiente Da –20 °C a +60 °C durante il funzionamento: Temperatura ambiente per Da –30 °C a +70 °C...
Seite 187 SinePower Specifiche tecniche Dati di uscita DSP1212C DSP2012C DSP1224C DSP2024C Tensione di uscita: 230/240 V ±3 % Frequenza 50/60 Hz ±0,3Hz (programmabile): Potenza di uscita continua: 1200 VA 2000 VA 1200 VA 2000 VA Potenza di picco per 2 s: 1380 VA 2300 VA 1380 VA...
Seite 188 Specifiche tecniche SinePower Protezione da sovratensione Sovratensione Avviso di sovraten- Apparecchio sione Spegnimento Riavvio DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Protezione da sottotensione Sottotensione Avviso di sottoten- Apparecchio sione Spegnimento Riavvio DSP1212C, DSP2012C 11 V...
Seite 189 In modalità di visualizzazione: 170 mA In modalità standby: 40 mA fig. f Dimensioni: Certificazione: Per consultare l’attuale dichiarazione di conformità UE dell’apparecchio, visitare la pagina del prodotto in questione sul sito dometic.com, oppure mettersi in contatto direttamente con il produttore (vedi retro).
Seite 190 SinePower Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker. Inhoudsopgave Verklaring van de symbolen ........189 Algemene veiligheidsinstructies .
Seite 191: Verklaring Van De Symbolen
SinePower Verklaring van de symbolen Verklaring van de symbolen GEVAAR! Veiligheidsaanwijzing: Het niet naleven leidt tot overlijden of ernstig letsel. WAARSCHUWING! Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel. LET OP! Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.
Seite 192 Algemene veiligheidsinstructies SinePower Algemene veiligheid GEVAAR! • Gebruik in het geval van brand een brandblusser die geschikt is voor elektrische toestellen. WAARSCHUWING! • Gebruik het toestel alleen volgens de voorschriften. • Let erop dat de rode en zwarte klemmen elkaar nooit raken. •...
Seite 193 SinePower Algemene veiligheidsinstructies • Trek de stekker nooit aan de aansluitkabel uit de contactdoos. • Bewaar het toestel op een droge en koele plaats. Veiligheid bij de montage van het toestel GEVAAR! • Monteer het toestel niet op plaatsen waar gevaar voor gas- of stofex- plosie bestaat.
Seite 194: Veiligheid Bij Het Gebruik Van Het Apparaat
Algemene veiligheidsinstructies SinePower VOORZICHTIG! • Installeer de leidingen zodanig dat er niet over gestruikeld kan worden en beschadiging van de kabel uitgesloten is. LET OP! • Gebruik holle buizen of leidingdoorvoeren, als leidingen door plaat- wanden of andere wanden met scherpe randen geleid moeten worden.
Seite 195: Omvang Van De Levering
SinePower Omvang van de levering LET OP! • Voorkom dat de luchtin- en uitlaten van het product bedekt zijn. • Zorg voor goede ventilatie. Omvang van de levering Nr. in Aanduiding afb. 1 Sinusomvormer met geïntegreerde acculader DSP-EM Aansluitkabel DSP-EM –...
Seite 196: Beoogd Gebruik
Beoogd gebruik SinePower Beoogd gebruik WAARSCHUWING! Het toestel mag niet worden gebruikt in voertuigen waarbij de pluspool van de accu met het chassis is verbonden. De toestellen met geïntegreerde acculader zetten gelijkstroom om in een wissel- stroomvoeding van 230 – 240 V en 50 Hz of 60 Hz: •...
Seite 197 SinePower Technische beschrijving • Generatorfunctie (netspanningsfunctie): het toestel ondersteunt 230 V-net- spanning door voeding met energie van een accu (gemeenschappelijke stroombron) Door het geringe gewicht en de compacte constructie kan dit toestel zonder proble- men in campers, bedrijfsvoertuigen of motor- en zeilboten worden ingebouwd. De uitgangsspanning komt overeen met de huishoudspanning uit een wandcontact- doos (zuivere sinusspanning, THD <...
Seite 198 Technische beschrijving SinePower INSTRUCTIE De afzonderlijke waarden vindt u in hoofdstuk „Technische gegevens” op pagina 215. Het toestel wordt gebruikt in de volgende netwerkconfiguratie: • TN-net (afb. i): De nuldraad van de wisselstroomuitgang is geaard. Er moet een veiligheids- schakelaar (ALS) geïnstalleerd zijn op de wisselstroom uit van het toestel.
Seite 199 SinePower Technische beschrijving Aansluitingen Item in Beschrijving afb. 2 PG-wisselstroomverbinding PG-wisselstroomverbinding Aardaansluiting (aarding op de voertuigcarrosserie) Pluspool Minpool CI/LIN BUS-aansluitingen (LNA) Aansluiting voor accusensor of temperatuursensor DSP-EM-aansluiting (LNB) Aansluiting voor afstandsschakeling Ventilator Bedieningselementen DSP-EM Item in Beschrijving Toelichting afb. 3 Selectieknop Draaien: Navigeren in menu’s of waarden wijzigen...
Seite 200: Beschrijving Van De Functies
Technische beschrijving SinePower Beschrijving van de functies Het toestel ondersteunt de onderstaande functies. Power-sharing-functie Als de belasting van de aangesloten verbruikers en de laadstroom van de accu hoger zijn dan de aangesloten 230 V-spanningsbron springt normaal de zekering. In de power-sharing-modus verlaagt het toestel de laadstroom van de accu en ver- hoogt daarmee het beschikbare vermogen voor de aangesloten verbruikers.
Seite 201 SinePower Technische beschrijving Als de laadstroom groter is dan de zekering van de aangesloten 230 V-spannings- bron, zou de zekering normaal springen. De generatorfunctie stelt extra spanning uit de accu beschikbaar aan het toestel. Als de benodigde spanning onder het power-sharing-level valt, laat het toestel de accu weer op.
Seite 202: Toestel Bevestigen
Toestel bevestigen SinePower 2: U0-fase (absorptie) Nu begint de tweetraps absorptielaadfase (U0-fase) waarvan de laadspanning en - duur van de grootte en het type van de accu afhangt. De spanning blijft constant tot- dat de minimale laadstroom (6 % van de ingestelde stroom) of de maximale laadduur (10 uur) bereikt is.
Seite 203 SinePower Toestel bevestigen Montageaanwijzingen Neem bij de keuze van de installatieplaats het volgende in acht: • Het toestel kan horizontaal en verticaal worden gemonteerd. • Het toestel moeten op een voor vocht beschermde plaats worden ingebouwd. • Het toestel mag niet in omgevingen met ontvlambare materialen worden inge- bouwd.
Seite 204: Het Toestel Aansluiten
Het toestel aansluiten SinePower Het toestel aansluiten Algemene instructies WAARSCHUWING! • Uitsluitend hiervoor opgeleide vakmensen mogen het toestel aan- sluiten. De volgende informatie is bestemd voor vakmensen die vertrouwd zijn met de betreffende richtlijnen en veiligheids- maatregelen. • Het toestel mag nooit worden gebruikt in voertuigen waarbij de pluspool van de accu met het chassis is verbonden.
Seite 205: Het Toestel Aansluiten
SinePower Het toestel aansluiten Het toestel aansluiten WAARSCHUWING! Zorg er voor het aansluiten van de wisselstroom-uitgangsleiding voor, dat het toestel met de hoofdschakelaar is uitgeschakeld. LET OP! De polen mogen niet worden verwisseld. Onjuiste polariteit kan het toestel beschadigen. INSTRUCTIE Draai de schroeven of moeren vast met een aanhaalmoment van max.
Seite 206 Het toestel aansluiten SinePower Externe schakelaar voor het in- en uitschakelen aansluiten INSTRUCTIE Gebruik kabels met een kabeldiameter van 0,25 – 0,75 mm². De volgende componenten kunnen worden gebruikt als externe schakelaar: • externe schakelaar, voedingsspanning van he toestel: afb. b A •...
Seite 207: Voor Het Eerste Gebruik
SinePower Voor het eerste gebruik Voor het eerste gebruik LET OP! Het instellen van onjuiste waarden kan storingen en schade veroorzaken. Noteer de technische gegevens van de aangesloten toestellen. INSTRUCTIE Als de spanningsbron tijdens de initialisatie wegvalt, moet u het toestel resetten naar de fabrieksinstellingen (hoofdstuk „Toestel resetten naar fabrieksinstellingen”...
Seite 208: Het Toestel Gebruiken
Het toestel gebruiken SinePower ➤ Draai de selectieknop om de maximale laadstroom in procent in te stellen (25 %, 50 %, 75 % of 100 % van de nominale laadstroom). ➤ Druk op de selectieknop om de geselecteerde waarde op te slaan. ✓...
Seite 209 SinePower Het toestel gebruiken Het toestel schakelt uit als: • De accuspanning onder 10 V (12 Vg-aansluiting) resp. 20 V (24 Vg-aansluiting) daalt. • De accuspanning boven 16,5 V (12 Vg-aansluiting) resp. 33 V (24 Vg- aansluiting) stijgt. • Het toestel is overbelast. •...
Seite 210 Menu Zekering Uitsluitend gebruik omvormer/lader • Maximaal toegestane stroom van wissel- stroomvoeding Staafdiagram: Geen indicatie Opmerking: Deze waarde kan worden aan- gepast (hoofdstuk „Maximaal toegestane stroom van wisselstroomvoeding wijzigen” op pagina 211). Menu Service Uitsluitend opgeleid personeel Servicehandleiding: dometic.com/manuals...
Seite 211 SinePower Het toestel gebruiken Statusindicaties Symbool Menu Accu wordt geladen accu wordt ontladen Wisselstroomnet is aangesloten Omvormer is in bedrijf Verbruikers kunnen worden aangesloten Energiebesparing is uitgeschakeld De lader werkt in nachtmodus Omvormer is uitgeschakeld De gebruikers worden gevoed via de wisselstroomvoeding. Met accusensor Lage acculading...
Seite 212 Het toestel gebruiken SinePower In het menu bewegen Beweeg als volgt door de menu’s: ➤ Draai de selectieknop (afb. 3 1, pagina 1) om door de menupagina’s te scrol- len. De selectieknop kan in twee richtingen worden gedraaid. Als het laatste menu- item bereikt is, verschijnt weer het eerste menu-item op het display.
Seite 213: Toestel Reinigen En Onderhouden
SinePower Toestel reinigen en onderhouden De omvormerfunctie in-/uitschakelen Als een extern wisselstroomnet is aangesloten, kunt u de accu beschermen door de omvormerfunctie van het toestel uit te schakelen. Dan worden de verbruikers uitslui- tend gevoed door het externe stroomnet. ➤ Druk op om de omvormerfunctie uit te schakelen.
Seite 214: Verhelpen Van Storingen
Verhelpen van storingen SinePower Verhelpen van storingen 13.1 Omvormers WAARSCHUWING! Open het toestel niet. Er bestaat gevaar voor een elektrische schok. INSTRUCTIE Bij specifieke vragen over de specificaties van het toestel neemt u contact op met de fabrikant (adressen op de achterzijde van de instruc- tiehandleiding).
Seite 215 SinePower Verhelpen van storingen 13.2 DSP-EM Als het systeem een storing detecteert, schakelt het automatisch uit. De werkbalk en de indicatiebalk zijn verborgen. Fout- Bron Mogelijke oorzaak Mogelijke oplossing code E-01 Accu-onderspanning Laad de accu op. E-02 Accu is overbelast Verlaag de ingangsspanning.
Seite 216: Garantie
Garantie SinePower Garantie De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de hand- leiding) of tot uw speciaalzaak. Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen: •...
Seite 217: Technische Gegevens
SinePower Technische gegevens Technische gegevens De onderstaande technische gegevens zijn van toepassing op alle toestellen: DSP1212C DSP2012C DSP1224C DSP2024C Artikelnr.: 9600002559 9600002561 9600002560 9600002562 Warmteafvoer: Ventilator met temperatuur- belastingregeling Omgevingstemperatuur –20 °C tot +60 °C bedrijf: Omgevingstemperatuur –30 °C tot +70 °C opslag: Overbruggingsrelais: 16 A/250 Vw...
Seite 218 Technische gegevens SinePower Uitgangsgegevens DSP1212C DSP2012C DSP1224C DSP2024C Uitgangsspanning: 230/240 V ±3 % Frequentie 50/60 Hz ±0.3 Hz (programmeerbaar): Continu 1200 VA 2000 VA 1200 VA 2000 VA uitgangsvermogen: Piekvermogen voor 2 s: 1380 VA 2300 VA 1380 VA 2300 VA Maximaal 5,3 A 8,7 A...
Seite 219 SinePower Technische gegevens Overspanningsuitschakeling Overspanning Overspannings- Toestel waarschuwing Uitschakeling Herstart DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Onderspanningsuitschakeling Onderspanning Onderspannings- Toestel waarschuwing Uitschakeling Herstart DSP1212C, DSP2012C 11 V 10,5 V 12,5 V DSP1224C, DSP2024C 22 V 21 V...
Seite 220 9600002565 Voedingsspanning: 9 – 35 Vg Opgenomen vermogen In displaymodus: 170 mA In stand-bymodus: 40 mA afb. f Afmetingen: Certificaat: Voor de actuele EU-conformiteitsverklaring voor uw toestel, zie de desbetreffende productpagina op dometic.com of raadpleeg de fabrikant direct (zie achterzijde).
Seite 221 SinePower Læs denne vejledning omhyggeligt igennem før installation og ibrug- tagning, og opbevar den. Giv den til brugeren, hvis du giver produktet videre. Indholdfortegnelse Forklaring af symbolerne ........220 Generelle sikkerhedshenvisninger.
Seite 222: Forklaring Af Symbolerne
Forklaring af symbolerne SinePower Forklaring af symbolerne FARE! Sikkerhedshenvisning: Manglende overholdelse medfører død eller alvorlig kvæstelse. ADVARSEL! Sikkerhedshenvisning: Manglende overholdelse kan medføre død eller alvorlig kvæstelse. VIGTIGT! Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion. BEMÆRK Supplerende informationer om betjening af produktet. Generelle sikkerhedshenvisninger Grundlæggende sikkerhed Producenten påtager sig intet ansvar for skader i følgende tilfælde:...
Seite 223 SinePower Generelle sikkerhedshenvisninger Grundlæggende sikkerhed FARE! • Anvend i tilfælde af brand en ildslukker, der er egnet til elektriske apparater. ADVARSEL! • Anvend kun apparatet til det formål, som det er bestemt til. • Sørg for, at den røde og den sorte klemme aldrig berører hinanden. •...
Seite 224 Generelle sikkerhedshenvisninger SinePower Sikkerhed ved montering af apparatet FARE! • Montér ikke apparatet i områder, hvor der er fare for en gas- eller stø- veksplosion. FORSIGTIG! • Sørg for, at apparatet står sikkert! Apparatet skal opstilles og fastgøres sikkert, så det ikke kan vælte eller falde ned.
Seite 225: Sikkerhed Under Anvendelse Af Apparatet
SinePower Generelle sikkerhedshenvisninger • Træk ikke 230 V-netledningen og 12 V-jævnstrømsledningen sam- men i den samme ledningskanal (tomme rør). • Træk ikke ledningerne løst eller med skarpe knæk. • Fastgør kablerne sikkert. • Træk ikke i kablerne. Sikkerhed under anvendelse af apparatet FARE! Livsfare på...
Seite 226: Leveringsomfang
Leveringsomfang SinePower Leveringsomfang Nr. på Betegnelse fig. 1 Sinus inverter med integreret batterilader DSP-EM Tilslutningskabel DSP-EM – Betjeningsvejledning Tilbehør Betegnelse Artikel-nr. Batterisensor MCA-HS1 9600000101 Målgruppe for denne vejledning Den elektriske installation (kapitlet „Tilslutning af apparatet“ på side 233) er bereg- net til professionelle, som kender forskrifterne, der gælder i det land, hvor udstyret skal installeres og/eller anvendes.
Seite 227: Korrekt Brug
SinePower Korrekt brug Korrekt brug ADVARSEL! Anvend aldrig apparatet i køretøjer, hvor batteriets pluspol er forbundet med chassiset. Apparater med integreret batterilader konverterer strøm direkte til en 230 – 240 V AC-forsyning af 50 Hz eller 60 Hz: • 12 Vg: DSP1212C, DSP2012C •...
Seite 228: Teknisk Beskrivelse
Teknisk beskrivelse SinePower Teknisk beskrivelse Apparaterne kan anvendes, hvor der findes en DC-tilslutning: • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Apparatet kan anvendes på følgende måde: • Som sinus-inverter: apparatet leverer en ren 230 V-udgangsspænding. • Som en batterilader (4-trins ladekarakteristik). •...
Seite 229: Apparatets Betjeningselementer
SinePower Teknisk beskrivelse Apparatet har forskellige beskyttelsesmekanismer: • Overspændingsfrakobling: Apparatet frakobles, hvis spændingsværdien på den tilsluttede jævnstrømskilde stiger over frakoblingsværdien. Den starter igen, når spændingen falder til genstartsværdien. • Underspændingsfrakobling: Apparatet frakobles, hvis spændingsværdien på den tilsluttede jævnstrømskilde falder under frakoblingsværdien. Den starter igen, når spændingen stiger til genstartsværdien.
Seite 230 Teknisk beskrivelse SinePower Tilslutninger Position Betegnelse på fig. 2 AC PG-fatning AC PG-fatning Jordklemme (jordforbindelse på køretøjets karosseri) Pluspol Minuspol CI/LIN BUS-tilslutninger (LNA) Batterisensor- eller temperatursensortilslutning DSP-EM-tilslutning (LNB) Tilslutning til fjernkontakt Ventilator Betjeningselement DSP-EM Position Betegnelse Forklaring på fig. 3 Valgknap Drej: Navigering i menuer eller ændring af værdier...
Seite 231 SinePower Teknisk beskrivelse Beskrivelse af funktioner Apparatet understøtter funktionerne, der er beskrevet nedenfor. Power-sharing-funktion Hvis belastningen fra de tilsluttede forbrugsapparater og batteriet ladestrøm er højere end den tilsluttede 230 V-strømkilde, vil strømkildens sikring normalt springe. In power-sharing-modus reducerer apparatet batteriets ladestrøm og forøger der- med strømmen, der står til rådighed for tilsluttede forbrugere.
Seite 232 Teknisk beskrivelse SinePower Hvis den påkrævede strøm falder under power-sharing-niveauet, genoplader appa- ratet batteriet. I generatormodusen fungerer 230 V-strømkilden og batteriet som en fælles strøm- kilde. Hvis det sker, aflades batteriet. Generatormodusen kan frakobles manuelt via DSP-EM for at sikre, at batteriet ikke aflades.
Seite 233: Installation Af Apparatet
SinePower Installation af apparatet 2: U0-fase (absorption) Nu begynder totrins-absorptionladeprocessen (U0-fase), hvor ladespændingen og varigheden afhænger af batteriets størrelse og type. Spændingen forbliver konstant, indtil den minimale ladestrøm (6 % af den indstillede strøm) eller den maksimale ladetid (10 timer) er nået. 3: U-fase (vedligeholdelse) U-fasen anvendes til at opretholde batterikapaciteten (100 %).
Seite 234 Installation af apparatet SinePower Monteringsanvisninger Overhold følgende anvisninger, når monteringsstedet vælges: • Apparatet kan både monteres horisontalt og vertikalt. • Apparatet skal monteres på et sted, der er beskyttet mod fugt. • Apparatet må ikke monteres i omgivelser med antændelige materialer. •...
Seite 235: Tilslutning Af Apparatet
SinePower Tilslutning af apparatet Tilslutning af apparatet Generelle henvisninger ADVARSEL! • Apparatet må kun tilsluttes af et kvalificeret værksted. De efterføl- gende informationer henvender sig til fagfolk, der kender forskrif- terne og sikkerhedsforanstaltningerne, der skal anvendes. • Anvend aldrig apparatet i køretøjer, hvor batteriets pluspol er for- bundet med chassiset.
Seite 236 Tilslutning af apparatet SinePower Tilslutning af apparatet ADVARSEL! Kontrollér, at apparatet er frakoblet på hovedafbryderen, før jævns- trømsudgangsledningen tilsluttes. VIGTIGT! Sørg for, at du ikke bytter om på polerne. Forkert polaritet kan beska- dige apparatet. BEMÆRK Spænd møtrikkerne eller skruerne med et drejningsmoment på 15 Nm. Løse forbindelser kan medføre overophedning.
Seite 237: Før Første Brug
SinePower Før første brug ➤ Stil hovedafbryderen (fig. 2 1, side 1) på „OFF“. ➤ Sørg for, at tilslutningen for DSP-EM (fig. 2 10, side 1) ikke er belagt. ➤ Stil hovedafbryderen (fig. 2 1, side 1) på „REMO“. ➤ Tilslut den eksterne tænd/sluk-kontakt til klemmen med tilslutningskablet (fig.
Seite 238 Før første brug SinePower Uden tilsluttet batterisensor ➤ Drej valgknappen, indtil tallet 8 vises. ➤ Tryk på valgknappen for at gemme værdien. ✓ Displayet viser servicekoden „S-15“. ➤ Drej valgknappen for at indstille bulk-/absorptionsspændingen (13,5 V til 15,0 V i trin på 0,1 V). ➤...
Seite 239: Anvendelse Af Apparatet
SinePower Anvendelse af apparatet Anvendelse af apparatet 11.1 Tilkobling af apparatet ➤ Stil hovedafbryderen (fig. 1 3, side 1) på apparatet på positionen „ON“. Stil tænd/sluk-kontakten på „OFF“ for at frakoble. ➤ Apparatet gennemfører en selvtest. ✓ Efter en vellykket selvtest lyser lysdioden blåt (fig. 1 2, side 1). 11.2 Driftsvisninger Den blå...
Seite 240 Anvendelse af apparatet SinePower 11.3 Anvendelse af DSP-EM Display Position Forklaring på fig. d Menuer Statusvisninger Visning af værdier Visning af værdier som et bjælkediagram Menuer Symbol Menu Viste værdier Batterimenu Uden batterisensor • Varighed, indtil batteriet er helt opladet •...
Seite 241 Bjælkediagram: Ingen visning Bemærk: Denne værdi kan justeres (kapitlet „Ændring af vekselstrømsforsyningens maksi- malt tilladte strøm“ på side 241). Servicemenu Kun uddannet personale Servicevejledning: dometic.com/manuals Statusvisninger Symbol Menu Batteriet oplades Batteriet aflades Vekselstrømnettet er tilsluttet Inverteren er i drift...
Seite 242 Anvendelse af apparatet SinePower Navigation i menuen Navigér gennem menuerne på følgende måde: ➤ Drej valgknappen (fig. 3 1, side 1) for at scrolle gennem menusiderne. Valgknappen kan drejes i begge retninger. Når det sidste menupunkt er nået, går displayet tilbage til det første menupunkt. ✓...
Seite 243: Vedligeholdelse Og Rengøring Af Apparatet
SinePower Vedligeholdelse og rengøring af apparatet ➤ Tryk igen på for at tilkoble inverterfunktionen. Tilkobling af displayet Displayet slukkes igen efter en defineret tid. ➤ Tryk på valgknappen eller eller for at oplyse displayet. Ændring af vekselstrømsforsyningens maksimalt tilladte strøm Når apparatet fungerer i inverter-/laderdrift, kan den maksimalt tilladte strømforsy- ningsstrøm indstilles.
Seite 244: Udbedring Af Fejl
Udbedring af fejl SinePower Udbedring af fejl 13.1 Inverter ADVARSEL! Åbn ikke apparatet. Du udsætter dig selv for fare for elektrisk stød! BEMÆRK Hvis du har detaljerede spørgsmål om apparatets specifikationer, bedes du kontakte producenten (adresser på bagsiden af vejlednin- gen).
Seite 245 SinePower Udbedring af fejl 13.2 DSP-EM Hvis systemet registrerer en fejl, frakobles det uafhængigt. Værktøjslinjen og display- linjen er skjult. Kilde Fejlkode Mulig årsag Mulig løsning E-01 Underspænding på Oplad batteriet. batteri E-02 Overbelastning på batteri Reducér indgangsspændingen. E-03 Overbelastning på Reducér den tilsluttede belastning.
Seite 246: Garanti
Garanti SinePower Garanti Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler. Ved reparation eller krav om garanti skal du medsende følgende bilag: • En kopi af regningen med købsdato •...
Seite 247: Tekniske Data
SinePower Tekniske data Tekniske data Følgende tekniske data gælder for alle apparater: DSP1212C DSP2012C DSP1224C DSP2024C Artikel-nr. 9600002559 9600002561 9600002560 9600002562 Varmeafgivelse: Temperatur- og belastningsstyret ventilator Udenomstemperatur ved –20 °C til +60 °C drift: Udenomstemperatur for –30 °C til +70 °C opbevaring: Bypassrelæ: 16 A/250 Vw...
Seite 248 Tekniske data SinePower Udgangsdata DSP1212C DSP2012C DSP1224C DSP2024C Udgangsspænding: 230/240 V ±3 % Frekvens (programmerbar): 50/60 Hz ±0,3 Hz Konstant udgangseffekt: 1200 VA 2000 VA 1200 VA 2000 VA Maksimal effekt i 2 s: 1380 VA 2300 VA 1380 VA 2300 VA Inverterens maksimale AC- 5,3 A...
Seite 249 SinePower Tekniske data Overspændingsfrakobling Overspænding Overspændings- Apparat advarsel Frakobling Genstart DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Underspændingsfrakobling Underspænding Underspændings- Apparat advarsel Frakobling Genstart DSP1212C, DSP2012C 11 V 10,5 V 12,5 V DSP1224C, DSP2024C 22 V 21 V...
Seite 250 9600002565 Forsyningsspænding: 9 – 35 Vg Effektforbrug I visningsmodus: 170 mA I standby-modus: 40 mA fig. f Mål: Godkendelse: For den aktuelle EU-overensstemmelseserklæring for dit apparat bedes du se den pågældende produktside på dometic.com eller kontakte producenten direkte (se bagsiden).
Seite 251 SinePower Läs igenom anvisningarna noga innan produkten monteras och används. Spara monterings- och bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning. Innehållsförteckning Förklaring av symboler ........250 Allmänna säkerhetsanvisningar .
Seite 252: Förklaring Av Symboler
Förklaring av symboler SinePower Förklaring av symboler FARA! Observera: Beaktas anvisningen ej leder det till dödsfara eller svåra skador. VARNING! Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador. OBSERVERA! Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.
Seite 253: Allmänna Säkerhetsanvisningar
SinePower Allmänna säkerhetsanvisningar Allmänna säkerhetsanvisningar FARA! • Vid brand får endast brandsläckare användas som är avsedda för elek- triska apparater. VARNING! • Använd endast apparaten för angivna ändamål. • Den röda och svarta kontakten får aldrig komma i kontakt med varandra.
Seite 254 Allmänna säkerhetsanvisningar SinePower • Förvara apparaten på en torr och sval plats. Säkerhet vid montering av apparaten FARA! • Montera inte apparaten i områden där det finns risk för gas- eller dammexplosion. AKTA! • Se till att apparaten står säkert och stabilt. Produkten måste ställas upp och fästas så...
Seite 255 SinePower Allmänna säkerhetsanvisningar OBSERVERA! • Använd tomma rör eller kabelkanaler om kablarna dras genom plåt- väggar eller andra väggar med vassa kanter. • Lägg inte 230 V-nätledningen och 12 V-likströmsledningen i samma kabelkanal (tomt rör). • Lägg inte kablarna löst eller med skarpa böjar. •...
Seite 256: Leveransomfattning
Leveransomfattning SinePower Leveransomfattning Nr på Beteckning bild 1 Sinusväxelriktare med inbyggd batteriladdare DSP-EM Anslutningskabel DSP-EM – Bruksanvisning Tillbehör Beteckning Art.nr Batterisensor MCA-HS1 9600000101 Målgrupp Elinstallationen (kapitel ”Ansluta apparaten” på sidan 262) får endast utföras av behörig elektriker som har kännedom om de bestämmelser och standarder som gäl- ler i det land där apparaten installeras resp.
Seite 257: Ändamålsenlig Användning
SinePower Ändamålsenlig användning Ändamålsenlig användning VARNING! Apparaten får inte användas på fordon där batteriets pluspol är kopplad till chassit. Med hjälp av apparater med inbyggd batteriladdare omvandlas direktström till en 230 – 240 V växelspänning på 50 eller 60 Hz: •...
Seite 258 Teknisk beskrivning SinePower • Generatorns funktion (nätspänningens funktion): apparaten har stöd för 230 V- nätspänning och försörjs dessutom med energi från ett batteri (vanlig strömkälla) Den låga vikten och det kompakta utförandet gör att modellerna enkelt kan monteras i husbilar, nyttofordon, motor- och segelbåtar. Utgångsspänningen motsvarar hushållsspänningen ur normala uttag (ren sinusspän- ning THD <...
Seite 259 SinePower Teknisk beskrivning Apparaten används tillsammans med den nedanstående nätverkskonfigurationen: • TN-nätverk (bild i): Nolledaren för växelströmsutgången är jordad. Vid apparatens växelströms- utgång måste man installera en säkerhetsbrytare (RCD). När man använder mjukstart kan man ansluta laster med hög startström. Det är enkelt att styra apparaten med hjälp av DSP-EM.
Seite 260: Beskrivning Av Funktioner
Teknisk beskrivning SinePower Reglage DSP-EM Position Beskrivning Förklaring på bild 3 Valknapp Vrid: Navigera i menyer eller ändra värden Tryck: Välja menyalternativ eller värden Inaktiverar växelriktarfunktionen och således strömförsörjningen från batteriet till 230 V-för- brukarna. Förbrukarna tillförs endast ström via ett extern växelströmsnät och batteriet laddas inte ur via växelriktaren.
Seite 261 SinePower Teknisk beskrivning Exempel (värdena är endast avsedda som exempel): 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V ANVISNING Observera att man med hjälp av apparaten endast kan mäta den ström som strömmar genom apparaten. Om man ansluter flera förbrukare efter varandra, t.ex.
Seite 262 Teknisk beskrivning SinePower Exempel (värdena är endast avsedda som exempel): 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Batteriladdningsfunktion ANVISNING Om det finns en ansluten batterisensor (tillbehör) justerar apparaten spänning enligt de uppmätta värdena. Detta är endast möjligt om batterisensorn konfigureras tillsammans med DSP-EM.
Seite 263: Montera Apparaten
SinePower Montera apparaten 4: 12-dygns konditionering Var tolfte dag kopplar batteriladdaren tillbaka till fas3 under 85 minuter för att akti- vera batteriet. På så sätt undviks tröghetsfenomen, som t.ex. sulfatering. Montera apparaten Verktyg För elanslutningen krävs följande verktyg: • Likströmsanslutning: två flexibla anslutningskablar Ta reda på...
Seite 264: Ansluta Apparaten
Ansluta apparaten SinePower • Om omgivningstemperaturen är högre än 40 °C (vilket kan vara fallet i maskin- eller pannrum ), kan det hända att apparaten stängs av trots att den anslutna las- ten ligger under märklasten (reducering). • Montera apparaten på en jämn och stabil yta. OBSERVERA! Innan borrningar görs: Kontrollera att inga elkablar eller andra delar kan skadas genom borrning, sågning eller filning.
Seite 265 SinePower Ansluta apparaten • Se till att kabelarean stämmer och sätt in en kabelsäkring (bild 8 1, sida 1) så nära batteriet som möjligt i pluskabeln (se tabell). Produkt Nödvändig kabelarea Kabelsäkring ≥200 A DSP1212C 25 mm² ≥100 A DSP1224C 16 mm²...
Seite 266 Ansluta apparaten SinePower Ansluta extern brytare för påslagning och avstängning ANVISNING Använd kablar med en kabelarea på 0,25 – 0,75 mm². Följande kan användas som extern brytare: • extern brytare, spänningsförsörjning från apparaten: bild b A • styrenhet med relä- eller transistorkoppling (TR): bild b B •...
Seite 267: Före Den Första Användningen
SinePower Före den första användningen Före den första användningen OBSERVERA! Om man ställer in felaktiga värden kan det hända att det uppstår felaktiga funktioner eller skada. Observera den tekniska datan om de anslutna apparaterna. ANVISNING Om du förlorar kontakten med strömkällan medan initialiseringen pågår måste man återställa apparaten till fabriksinställningarna (kapitel ”Åter- ställa apparaten till fabriksinställningar”...
Seite 268: Använda Apparaten
Använda apparaten SinePower ➤ Vrid på valknappen för att ställa in den maximala laddströmmen (25 %, 50 %, 75 % eller 100 % av den nominella laddströmmen). ➤ Tryck på valknappen för att spara det valda värdet. ✓ DSP-EM stängs av. Återställa apparaten till fabriksinställningar ➤...
Seite 269 SinePower Använda apparaten Apparaten stängs av om: • Batterispänningen underskrider 10 V (12 Vg-anslutning) eller 20 V (24 Vg- anslutning). • Batterispänningen överskrider 16,5 V (12 Vg-anslutning) eller 33 V (24 Vg- anslutning). • Apparaten är överbelastad. • Apparaten blir för varm. •...
Seite 270 Endast för drift med växelriktare/ laddare • Växelströmsförsörjningens maximalt til- låtna ström Stapeldiagram: Ingen indikering Observera: Det är möjligt att justera det här värdet (kapitel ”Ändra växelströmsförsörj- ningens maximalt tillåtna ström” på sidan 271). Servicemeny Endast professionell personal Servicemanual: dometic.com/manuals...
Seite 271 SinePower Använda apparaten Statusdisplayer Symbol Meny Batteriet laddas Batteriet laddas ur Växelström är ansluten Växelriktaren är i drift Det är möjligt att ansluta förbrukare Energisparläget är avstängt Laddaren körs i nattläge Växelriktaren är avstängd Förbrukarna försörjs med växelström. Med batterisensor Låg batteriladdning...
Seite 272 Använda apparaten SinePower Navigera i menyn För att navigera i menyerna: ➤ Vrid på valknappen (bild 3 1, sida 1) för att bläddra genom menysidorna. Det är möjligt att vrida valknappen i båda riktningarna. När man har kommit till den sista menyposten går displayen tillbaka till den första menyposten. ✓...
Seite 273: Skötsel Och Rengöring Av Apparaten
SinePower Skötsel och rengöring av apparaten Slå på och stänga av växelriktarens funktion Om det finns ett externt anslutet växelströmsnät kan man skydda batteriet genom att stänga av apparatens växelriktarfunktion. På så sätt försörjs förbrukarna endast via det externa nätet. ➤...
Seite 274: Felsökning
Felsökning SinePower Felsökning 13.1 Växelriktare VARNING! Öppna inte produkten. Risk för strömstötar. ANVISNING Om du har specifika frågor om specifikationerna för apparaten ska du kontakta tillverkaren (adresser finns på anvisningens baksida). Med hjälp av lysdioden (bild 2 2, sida 1) får man information om felet: Indikering Orsak Åtgärd...
Seite 275 SinePower Felsökning 13.2 DSP-EM Om systemet upptäcker ett fel stängs det av oberoende av andra komponenter. Verktygslisten och displaylisten är dolda. Källa Felkod Möjlig orsak Möjlig lösning E-01 Underspänning för Ladda batteriet. batteriet E-02 Batteriet har för mycket Sänk ingångsspänningen. laddning E-03 Växelriktaren är...
Seite 276: Garanti
Garanti SinePower Garanti Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren. Vid reparations- resp. garantiärenden ska följande skickas med: • en kopia på fakturan med inköpsdatum, • en reklamationsbeskrivning/felbeskrivning. Avfallshantering ➤...
Seite 277 SinePower Tekniska data Ingångsdata DSP1212C DSP2012C DSP1224C DSP2024C 12 V g 24 V g Nominell ingångsspänning: Inspänningsområde: 10 – 16,5 Vg 20 – 33 Vg Maximal ingångsström: 132 A 220 A 66 A 110 A Strömförbrukning, 1,5 A tomgång: Strömförbrukning, standby: >0,3 A >0,2 A Utgångsdata...
Seite 278 Tekniska data SinePower Skyddsanordningar 12 V 24 V Ingång: Överspänning, underspänning, omvänd polaritet (intern säkring) AC-utgång: Kortslutning, överbelastning AC-ingång: 16 A-automatsäkring Temperatur: Avstängning Batteriets temperatur: extern batterisensor Överspänningsskydd Överspänning Överspänningsvar- Produkt ning Avstängning Omstart DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V...
Seite 279 SinePower Tekniska data Ingångsdata för laddning DSP1212C DSP2012C DSP1224C DSP2024C Nominell ingångsspänning: 230 Vw Inspänningsområde: 180 – 264 Vw Ingångsfrekvens: 50/60 Hz Intervall för ingångsfrekvens Vid 50 Hz: 47 – 53 Hz Vid 60 Hz: 57 – 63 Hz Märkström (vid 230 V): 3,8 A 7,5 A 3,8 A...
Seite 280 DSP-EM Art.nr: 9600002565 Försörjningsspänning: 9 – 35 Vg Effektbehov I displayläge: 170 mA I standby-läge: 40 mA bild f Mått: Godkännande: Se respektive produktsida på dometic.com eller kontakta tillverkaren för aktuell EU- försäkran om överensstämmelse för din apparat (se baksida).
Seite 281 SinePower Les bruksanvisningen nøye før du monterer og tar apparatet i bruk, og ta vare på den. Hvis produktet selges videre, må du sørge for å gi bruks- anvisningen videre også. Innholdsfortegnelse Symbolforklaring..........280 Generelle sikkerhetsregler .
Seite 282: Symbolforklaring
Symbolforklaring SinePower Symbolforklaring FARE! Sikkerhetsregel: Hvis man ikke overholder denne regelen, fører det til død eller alvorlig skade. ADVARSEL! Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til død eller alvorlig skade. PASS PÅ! Hvis man ikke overholder denne regelen, kan det føre til materielle skader og skade funksjonen til produktet.
Seite 283 SinePower Generelle sikkerhetsregler Grunnleggende sikkerhet FARE! • Ved branntilfeller må det brukes et brannslukningsapparat som er egnet for elektriske apparater. ADVARSEL! • Bruk apparatet kun til sitt tiltenkte formål. • Pass på at den røde og den svarte klemmen aldri kommer i kontakt. •...
Seite 284 Generelle sikkerhetsregler SinePower Sikkerhet ved montering av apparatet FARE! • Ikke monter apparatet på steder hvor det er fare for gass- eller støvek- splosjon. FORSIKTIG! • Pass på at apparatet står stødig. Apparatet må stå stødig og festes slik at det ikke kan velte eller falle ned.
Seite 285: Sikkerhet Ved Bruk Av Apparatet
SinePower Generelle sikkerhetsregler • Ikke legg 230 V nettledninger og 12 V likestrømsledningen sammen i den samme ledningskanalen. • Ikke legg ledningene løst eller med skarpe bøyer. • Fest kablene sikkert. • Ikke trekk i kablene. Sikkerhet ved bruk av apparatet FARE! Livsfare ved elektrisk støt •...
Seite 286: Leveringsomfang
Leveringsomfang SinePower Leveringsomfang Nr. i fig. 1 Betegnelse Sinus vekselretter med integrert batterilader DSP-EM DSP-EM tilkoblingskabel – Bruksanvisning Tilbehør Betegnelse Art.nr. Batterisensor MCA-HS1 9600000101 Målgruppen for denne bruksanvisningen Elektrisk installasjon (kapittel «Koble til apparatet» på side 292) er ment for kvalifi- serte håndverkere som er kjent med gjeldende bestemmelser og normer i det landet hvor utstyret installeres og/eller brukes.
Seite 287: Forskriftsmessig Bruk
SinePower Forskriftsmessig bruk Forskriftsmessig bruk ADVARSEL! Apparatet må aldri brukes på kjøretøyer hvor plusspolen til batteriet er koblet til chassiset. Apparatene med integrert batterilader omformer likestrøm til 230 – 240 V veksel- strømforsyning på 50 Hz eller 60 Hz: • 12 Vg: DSP1212C, DSP2012C •...
Seite 288 Teknisk beskrivelse SinePower • Generatorfunksjon (nettspenningsfunksjon): Apparatet støtter 230 V nettspen- ning ved å supplere med energi fra et batteri (felles strømkilde) Den lave vekten og den kompakte konstruksjonen gjør at dette apparatet enkelt kan monteres i bobiler, nyttekjøretøy eller motor- og seilbåter. Utgangsspenningen tilsvarer husholdningsspenningen fra stikkontakten (ren sinus- spenning, THD <3 %).
Seite 289: Betjeningselementer På Apparatet
SinePower Teknisk beskrivelse Apparatet drives i følgende nettverkskonfigurasjon: • TN-nettverk (fig. i): Nøytrallederen på vekselstrømutgangen er jordet. Det må være installert en jordfeilbryter ved vekselstrømutgangen på apparatet. Softstartfunksjonen muliggjør tilkobling av last med høy startstrøm. Apparatet kan enkelt kontrolleres ved hjelp av DSP-EM. Betjeningselementer på...
Seite 290: Beskrivelse Av Funksjoner
Teknisk beskrivelse SinePower DSP-EM betjeningselementer Posisjon i Beskrivelse Forklaring fig. 3 Valgknapp Dreie: Navigere i menyer eller endre verdier Trykke: Velge menyelementer eller verdier Deaktiverer vekselretterfunksjonen, og der- med strømforsyningen fra batteriet til 230 V- forbrukere. Forbrukerne forsynes uteluk- kende fra et eksternt vekselstrømnett, batte- riet lades ikke ut via vekselretteren.
Seite 291 SinePower Teknisk beskrivelse Eksempel (verdiene er kun ment som illustrasjon): 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V MERK Vær oppmerksom på at apparatet kun måler strømmen som flyter gjen- nom apparatet. Hvis du kobler flere forbrukere parallelt, f.eks. et kjøle- skap eller en separat lader, kan denne ekstra lasten føre til at sikringen utløses.
Seite 292 Teknisk beskrivelse SinePower Eksempel (verdiene er kun ment som illustrasjon): 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Batteriladefunksjon MERK Hvis en batterisensor (tilbehør) kobles til, regulerer apparat spennin- gen i henhold til de målte verdiene. For dette må...
Seite 293: Montere Apparatet
SinePower Montere apparatet 4: 12 dagers kondisjonering Hver 12. dag kobles batteriladeren tilbake til fase 3 i 85 minutter for å friske opp bat- teriet. Det forhindrer eventuelle tretthetstegn som sulfatering. Montere apparatet Nødvendig verktøy For elektriske kontakter trenger du følgende hjelpemidler: •...
Seite 294: Koble Til Apparatet
Koble til apparatet SinePower • Hvis omgivelsestemperaturen er over 40 °C (f.eks. i motor- eller oppvarmings- rom, eller i direkte sollys), kan apparatet slå seg av selv om den tilkoblede lasten er under merkelasten (nedrating). • Montasjeflaten må være plan og sterk nok. PASS PÅ! Før du borer noe som helst, må...
Seite 295 SinePower Koble til apparatet • Overhold det spesifiserte kabeltverrsnittet og sett inn en kabelsikring (fig. 8 1, side 1) så nær batteriet i plussledningen som mulig (se tabell). Nødvendig Apparat Kabelsikring kabeltverrsnitt ≥200 A DSP1212C 25 mm² ≥100 A DSP1224C 16 mm²...
Seite 296 Koble til apparatet SinePower Koble til ekstern bryter for inn- og utkobling MERK Bruk kabler med kabeltverrsnitt på 0,25 – 0,75 mm². Du kan bruke følgende som ekstern bryter: • Ekstern bryter, spenningstilførsel fra apparatet: fig. b A • Styreenhet med relé- eller transistorkobling (TR): fig. b B •...
Seite 297: Før Første Gangs Bruk
SinePower Før første gangs bruk Før første gangs bruk PASS PÅ! Innstilling av feil verdier kan føre til funksjonsfeil og skader. Ta hensyn til de tekniske spesifikasjonene for tilkoblede enheter. MERK Hvis strømmen svikter under initialiseringen, må du tilbakestille appara- tet til fabrikkinnstillingene (kapittel «Tilbakestille apparatet til fabrikkinn- stillinger»...
Seite 298: Bruk Av Apparatet
Bruk av apparatet SinePower ➤ Trykk på valgknappen for å lagre den valgte verdien. ✓ DSP-EM slås av. Tilbakestille apparatet til fabrikkinnstillinger ➤ Slå på systemet. ✓ Tallet «1» vises på DSP-EM-displayet. ➤ Vri valgknappen til tallet 35 vises. ✓ Displayet viser servicekoden «S-35». ➤...
Seite 299 SinePower Bruk av apparatet Apparatet slås av hvis: • Batterispenningen synker under 10 V (12 Vg-tilkobling) eller 20 V (24 Vg-tilkob- ling). • Batterispenningen overstiger 16,5 V (12 Vg-tilkobling) eller 33 V (24 Vg-tilkob- ling). • Apparatet er overbelastet. • Apparatet er overopphetet. •...
Seite 300 Stolpediagram: Utgangseffekt på veksel- strømforsyning Sikringsmeny Kun ved vekselretter-/ladedrift • Maksimalt tillatt strøm på vekselstrømfor- syning Stolpediagram: Ingen visning Merk: Denne verdien kan justeres (kapittel «Endre maksimalt tillatt strøm på vekselstrøm- forsyningen» på side 301). Servicemeny Kun for utdannet personale Serviceguide: dometic.com/manuals...
Seite 301 SinePower Bruk av apparatet Statusindikeringer Symbol Meny Batteriet lades Batteriet utlades Vekselstrømnett er tilkoblet Vekselretteren er i drift Forbrukere kan kobles til Energisparemodus er slått av Laderen er i nattmodus Vekselretteren er slått av Forbrukerne forsynes via vekselstrømforsyningen. Med batterisensor Lav batterilading...
Seite 302 Bruk av apparatet SinePower Bla i menyen Beveg deg gjennom menyene på følgende måte: ➤ Vri på valgknappen (fig. 3 1, side 1) for å bla gjennom sidene. Valgknappen kan vris i begge retninger. Når det siste menyelementet er nådd, går displayet tilbake til det første menyelementet.
Seite 303: Rengjøring Og Pleie Av Apparatet
SinePower Rengjøring og pleie av apparatet Slå vekselretterfunksjonen på/av Hvis et eksternt vekselstrømnett er tilkoblet, kan du beskytte batteriet ved å slå av vekselretterfunksjonen på apparatet. Da vil forbrukerne kun forsynes fra det eksterne nettet. ➤ Trykk på for å slå av vekselretterfunksjonen. ➤...
Seite 304: Feilretting
Feilretting SinePower Feilretting 13.1 Vekselretter ADVARSEL! Åpne aldri apparatet. Du kan få elektrisk støt! MERK Hvis du har detaljerte spørsmål om spesifikasjonene for apparatet, ta kontakt med produsenten (adresser på baksiden av bruksanvisnin- gen). LED-lampen (fig. 2 2, side 1) viser feilen: LED-visning Årsak Løsning...
Seite 305 SinePower Feilretting 13.2 DSP-EM Hvis systemet registrerer en feil, slås det av uavhengig. Verktøylinjen og displayet skjules. Kilde Feilkode Mulig årsak Mulig løsning E-01 Underspenning på batte- Lad batteriet. riet E-02 Overbelastning på batte- Reduser inngangsspenningen. riet E-03 Overbelastning på vek- Reduser tilkoblet last.
Seite 306: Garanti
Garanti SinePower Garanti Lovmessig garantitid gjelder. Hvis produktet skulle være defekt, kontakter du produ- sentens filial i ditt land (du finner adressene på baksiden av veiledningen) eller til din faghandler. Ved henvendelser vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon: •...
Seite 307: Tekniske Spesifikasjoner
SinePower Tekniske spesifikasjoner Tekniske spesifikasjoner Følge tekniske spesifikasjoner gjelder for alle enheter: DSP1212C DSP2012C DSP1224C DSP2024C Art.nr.: 9600002559 9600002561 9600002560 9600002562 Varmeavledning: Temperatur- og lastregulert vifte Omgivelsestemperatur i –20 °C til +60 °C drift: Omgivelsestemperatur for –30 °C til +70 °C lagring: Forbikoblingsrelé: 16 A/250 Vw...
Seite 308 Tekniske spesifikasjoner SinePower Utgangsspesifikasjoner DSP1212C DSP2012C DSP1224C DSP2024C Utgangsspenning: 230/240 V ±3 % Frekvens (programmerbar): 50/60 Hz ±0,3 Hz Kontinuerlig utgangseffekt: 1200 VA 2000 VA 1200 VA 2000 VA Toppeffekt i 2 s: 1380 VA 2300 VA 1380 VA 2300 VA Maksimal 5,3 A 8,7 A...
Seite 309 SinePower Tekniske spesifikasjoner Overspenningsvern Overspenning Overspenningsad- Apparat varsel Utkobling Nystart DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Underspenningsvern Underspenning Underspennings- Apparat advarsel Utkobling Nystart DSP1212C, DSP2012C 11 V 10,5 V 12,5 V DSP1224C, DSP2024C 22 V 21 V...
Seite 310 9600002565 Inngangsspenning: 9 – 35 Vg Effektforbruk I visningsmodus: 170 mA I standbymodus: 40 mA fig. f Mål: Sertifisering: For den gjeldende EU-samsvarserklæringen for din enhet, se den aktuelle produkt- siden på dometic.com eller kontakt produsenten direkte (se siste side).
Seite 311 SinePower Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle. Sisällysluettelo Symbolien selitykset ......... . .310 Yleisiä...
Seite 312: Symbolien Selitykset
Symbolien selitykset SinePower Symbolien selitykset VAARA! Turvallisuusohje: Huomiotta jättäminen aiheuttaa hengenvaaran tai vakavan loukkaantumisen. VAROITUS! Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen. HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa. OHJE Tuotteen käyttöä koskevia lisätietoja. Yleisiä turvallisuusohjeita Perusturvallisuus Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa: •...
Seite 313 SinePower Yleisiä turvallisuusohjeita Perusturvallisuus VAARA! • Käytä tulipalon sattuessa palonsammutinta, joka sopii sähkölaitteiden sammuttamiseen. VAROITUS! • Käytä laitetta ainoastaan sille määriteltyyn käyttötarkoitukseen. • Huolehdi siitä, että punaiset ja mustat liittimet eivät koskaan kosketa toisiaan. • Irrota laite verkosta: – ennen puhdistusta tai huoltoa –...
Seite 314 Yleisiä turvallisuusohjeita SinePower • Säilytä laitetta kuivassa ja viileässä paikassa. Turvallisuus laitteen asentamisen yhteydessä VAARA! • Älä asenna laitetta paikkoihin, joissa on olemassa kaasu- tai pölyräjäh- dyksen vaara. HUOMIO! • Varmista, että laite on tukevasti paikallaan. Laite täytyy sijoittaa ja kiinnittää niin vakaasti, että se ei voi kaatua tai pudota.
Seite 315: Laitteen Käyttöturvallisuus
SinePower Yleisiä turvallisuusohjeita HUOMAUTUS! • Käytä putkia tai läpivientiholkkeja, jos johtimia täytyy vetää peltiseinien tai muiden teräväreunaisten seinien läpi. • Älä aseta 230 V -verkkojohtoa ja 12 V -tasavirtajohdinta samaan joh- dinkanavaan (putkitus). • Johtoja ei saa jättää löysälle eikä vetää niin, että muodostuu terää tait- teita.
Seite 316: Toimituskokonaisuus
Toimituskokonaisuus SinePower Toimituskokonaisuus Kohde Kuvaus kuva 1 Siniaaltoinvertteri, jossa integroitu akkulaturi DSP-EM Liitäntäjohto DSP-EM – Käyttöohje Lisävarusteet Kuvaus Viitenumero Akkuanturi MCA-HS1 9600000101 Tämän käyttöohjeen kohderyhmä Sähköasennuksen (kap. ”Laitteen liittäminen” sivulla 322) saa suorittaa vain pätevä ammattilainen, joka tuntee laitteen asennus- ja/tai käyttömaassa voimassa olevat direktiivit ja normit.
Seite 317: Käyttötarkoitus
SinePower Käyttötarkoitus Käyttötarkoitus VAROITUS! Laitetta ei saa käyttää ajoneuvoissa, joiden akun plusnapa on yhdistetty runkoon. Integroidulla akkulaturilla varustetut laitteet muuntavat tasajännitteen 230 – 240 V:n vaihtojännitteeksi, jonka taajuus on 50 Hz tai 60 Hz. • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Lisäksi laitteilla voidaan ladata seuraavia akkuja: •...
Seite 318 Tekninen kuvaus SinePower • Generaattoritoiminto (verkkojännitetoiminto): laite tukee 230 V:n verkkojänni- tettä täydentämällä sitä akusta saatavalla energialla (yhteinen voimanlähde). Keveytensä ja kompaktin rakenteensa ansiosta laite voidaan asentaa ongelmitta mat- kailuautoihin, hyötyajoneuvoihin sekä moottori- ja purjeveneisiin. Lähtöjännite vastaa kotitalouksien pistorasian jännitettä (puhdas sinimuotoinen jän- nite, THD <3 %).
Seite 319 SinePower Tekninen kuvaus Pehmytkäynnistystoiminnon ansiosta on mahdollista liittää kuormia, joiden käynnis- tysteho on suuri. Laitetta on helppo hallita käyttäen DSP-EM:ää. Laitteen käyttölaitteet Kohta, Kuvaus Selitys kuva 2 Pääkytkin Kytkee laitteen päälle, pois tai käyttöön kau- ”ON/OFF/REMO.” kosäätimellä (lisävaruste) Tila-LED Katso kap. ”Tilailmaisimet” sivulla 326 Sulake Suojaa laitetta ylikuormitukselta.
Seite 320: Toimintojen Kuvaus
Tekninen kuvaus SinePower DSP-EM:n käyttölaitteet Kohta, Kuvaus Selitys kuva 3 Valintapainike Kääntäminen: navigoi valikoissa tai muuttaa arvoja Painaminen: valitsee valikkoelementtejä tai arvoja Kytkee invertterin toiminnon pois päältä ja kat- kaisee siten virransyötön akusta 230 V:n säh- kölaitteisiin. Sähkölaitteet saavat virtaa ainoastaan ulkoisesta vaihtovirtaverkosta, akku ei purkaudu invertterin kautta.
Seite 321 SinePower Tekninen kuvaus Esimerkki (arvot vain havainnollistamiseksi): 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V OHJE Muista, että laite mittaa vain laitteen läpi kulkevan virran. Jos kytket lisää sähkölaitteita rinnakkain, esimerkiksi jääkaapin tai erillisen laturin, tämä lisäkuorma voi saada sulakkeen laukeamaan.
Seite 322 Tekninen kuvaus SinePower Esimerkki (arvot vain havainnollistamiseksi): 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Akkulaturitoiminto OHJE Jos akkuanturi (lisävaruste) on liitetty, laite sovittaa jännitteen mitattujen arvojen mukaisesti. Tätä varten akkuanturi täytyy konfiguroida DSP-EM:n avulla. Akkua ladataan IU0U-ominaiskäyrällä (kuva g). 1: I-vaihe (”bulkkilataus”) Latauksen alussa tyhjää...
Seite 323: Laitteen Asentaminen
SinePower Laitteen asentaminen 4: 12 päivän välein käynnistyvä hoitotoiminto Akun elvyttämiseksi akkulaturi kytkeytyy 12 päivän välein 85 min ajaksi takaisin vai- heeseen 3. Tällä estetään mahdolliset väsymisilmiöt kuten sulfatoituminen. Laitteen asentaminen Tarvittavat työkalut Sähköliitäntään tarvitaan seuraavia välineitä: • Tasavirtaliitäntä: kaksi joustavaa liitäntäjohtoa Vaadittavan halkaisijan löydät taulukosta, kap.
Seite 324: Laitteen Liittäminen
Laitteen liittäminen SinePower • Jos ympäristön lämpötila on yli 40 °C (esim. moottori- tai lämmitystila, suora aurin- gon säteily), laite saattaa kytkeytyä pois päältä, vaikka liitäntäteho on nimelliste- hoa vähäisempi (tehon alennus). • Asennuspinnan täytyy olla tasainen ja kyllin luja. HUOMAUTUS! Ennen kuin teet mitään reikiä, varmista, että...
Seite 325 SinePower Laitteen liittäminen • Noudata tarvittavaa johdon poikkileikkausta ja asenna johtosulake (kuva 8 1, sivulla 1) plus-johtimeen mahdollisimman lähelle akkua (kts. taulukko). Vaadittu johdon Laite Johtosulake poikkileikkaus ≥200 A DSP1212C 25 mm² ≥100 A DSP1224C 16 mm² ≥400 A DSP2012C 50 mm²...
Seite 326 Laitteen liittäminen SinePower Ulkoisen kytkimen liittäminen laitteen käynnistystä ja sammutusta varten OHJE Käytä johtoa, jonka poikkileikkaus on 0,25 – 0,75 mm². Voit käyttää seuraavia ulkoisena kytkimenä: • Ulkoinen kytkin, jännitesyöttö laitteesta: kuva b A • Ohjausyksikkö rele- ja transistorikytkennällä (TR): kuva b B •...
Seite 327: Ennen Ensikäyttöä
SinePower Ennen ensikäyttöä Ennen ensikäyttöä HUOMAUTUS! Väärien arvojen asettaminen voi aiheuttaa virhetoimintoja ja vaurioita. Huomaa liitettyjen laitteiden tekniset tiedot. OHJE Jos virransaanti katkeaa alustuksen aikana, laitteen tehdasasetukset täytyy palauttaa (kap. ”Laitteen tehdasasetusten palauttaminen” sivulla 326) ja alustus täytyy aloittaa alusta. Ennen kuin laitetta voidaan käyttää, se täytyy alustaa DSP-EM:ssä.
Seite 328: Laitteen Käyttö
Laitteen käyttö SinePower ➤ Tallenna valitsemasi arvo painamalla valintanuppia. ✓ DSP-EM sammuu. Laitteen tehdasasetusten palauttaminen ➤ Kytke järjestelmä päälle. ✓ DSP-EM:n näyttöön ilmestyy numero ”1”. ➤ Kierrä valintanuppia, kunnes näytössä on numero 35. ✓ Näyttöön ilmestyy huoltokoodi ”S-35”. ➤ Palauta laitteen tehdasasetukset painamalla valintanuppia. Laitteen käyttö...
Seite 329 SinePower Laitteen käyttö • Verkon tulossa on ylivirta. ➤ Kytke laite tässä tapauksessa pääkytkimellä (kuva 1 3, sivulla 1) pois päältä. ➤ Tarkasta, onko laitteen tuuletus riittävä ja ovatko tuuletinaukot ja tuuletusraot vapaina. ➤ Odota 5 – 10 min ja kytke laite jälleen päälle ilman liitettyä sähkölaitetta. 11.3 DSP-EM:n käyttö...
Seite 330 • Vaihtovirtaverkon suurin sallittu virta Palkkinäyttö: ei näyttöä Huomautus: Tätä arvoa voidaan säätää (kap. ”Vaihtovirtaverkon suuriman sallitun virran säätäminen” sivulla 330). Huoltovalikko Vain ammattilaisille Huolto-opas: dometic.com/manuals Tilanäytöt Symboli Valikko Akkua ladataan Akkua puretaan Vaihtovirtaverkko liitettynä Invertteri on käytössä Sähkölaitteita voidaan liittää...
Seite 331 SinePower Laitteen käyttö Valikossa liikkuminen Liiku valikoissa seuraavasti: ➤ Selaa valikkosivuja valintanuppia kiertämällä (kuva 3 1, sivulla 1). Valintanuppia voi kiertää molempiin suuntiin. Kun olet päässyt viimeiseen valik- kokohtaan, näyttö palaa takaisin ensimmäiseen valikkokohtaan. ✓ Valitun valikon symboli (kuva d 1, sivulla 2) näkyy näytössä. ✓...
Seite 332: Laitteen Puhdistus Ja Hoito
Laitteen puhdistus ja hoito SinePower Invertteritoiminnon kytkeminen päälle ja pois Jos ulkoinen vaihtovirtaverkko on liitettynä, voit suojella akkua sammuttamalla lait- teen invertteritoiminnon. Sähkölaitteet saavat virtaa tällöin vain ulkoisesta verkosta. ➤ Sammuta invertteritoiminto painamalla kohtaa ➤ Kytke invertteritoiminto uudelleen päälle painamalla kohtaa Näytön kytkeminen päälle Näyttö...
Seite 333: Vianetsintä
SinePower Vianetsintä Vianetsintä 13.1 Vaihtosuuntaaja VAROITUS! Älä avaa laitetta. Siitä aiheutuu sinulle sähköiskuvaara. OHJE Jos sinulla on yksityiskohtaista kysyttävää laitteen tiedoista, ota yhteyttä valmistajaan (yhteystiedot käyttöohjeen lopussa). LED (kuva 2 2, sivulla 1) näyttää vian: Ilmoitus Korjaus LED-näytössä Nopea vilkahdus Tulojännite on liian Tarkista tulojännite ja pienennä...
Seite 334 Vianetsintä SinePower 13.2 DSP-EM Jos järjestelmä havaitsee virheen, se kytkeytyy itsestään pois päältä. Kuvakelista ja näyttöpalkki piilotetaan. Virhe- Lähde Mahdollinen syy Mahdollinen ratkaisu koodi E-01 Akun alijännite Lataa akku. E-02 Akun ylijännite Vähennä tulojännitettä. E-03 Invertterin ylikuormitus Vähennä liitettyä kuormaa. E-04 –...
Seite 335: Takuu
SinePower Takuu Takuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat: • kopio ostolaskusta, jossa näkyy ostopäivä, • valitusperuste tai vikakuvaus. Hävittäminen ➤...
Seite 336: Tekniset Tiedot
Tekniset tiedot SinePower Tekniset tiedot Seuraavat tekniset tiedot koskevat kaikkia laitteita: DSP1212C DSP2012C DSP1224C DSP2024C Tuotenumero: 9600002559 9600002561 9600002560 9600002562 Lämmönpoisto: lämpötila- ja kuormaohjattu tuuletin Ympäristön lämpötila –20 °C...+60 °C käytettäessä: Ympäristön lämpötila –30 °C...+70 °C varastoitaessa: Siltausrele: 16 A/250 Vw Siltauskyktentä...
Seite 337 SinePower Tekniset tiedot Lähdön tiedot DSP1212C DSP2012C DSP1224C DSP2024C Lähtöjännite: 230/240 V ±3 % Taajuus (ohjelmoitavissa): 50/60 Hz ±0,3 Hz Jatkuva lähtöteho: 1200 VA 2000 VA 1200 VA 2000 VA Huipputeho 2 s ajan: 1380 VA 2300 VA 1380 VA 2300 VA Invertterin suurin lähtövirta: 5,3 A...
Seite 338 Tekniset tiedot SinePower Ylijännitesuoja Ylijännite Laite Ylijännitevaroitus Uudelleenkäynnis- Katkaisu DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Alijännitesuoja Alijännite Laite Alijännitevaroitus Uudelleenkäynnis- Katkaisu DSP1212C, DSP2012C 11 V 10,5 V 12,5 V DSP1224C, DSP2024C 22 V 21 V 25 V...
Seite 339 –1,5 V...+0,5 V kompensointialue: DSP-EM DSP-EM Tuotenumero: 9600002565 Syöttöjännite: 9 – 35 Vg Tehonkulutus Näyttötilassa: 170 mA Valmiustilassa: 40 mA kuva f Mitat: Hyväksyntä: Laitteesi nykyisen EU-vaatimustenmukaisuusvakuutuksen löydät vastaavalta tuotesi- vulta osoitteesta dometic.com tai saat sen suoraan valmistajalta (katso takasivua).
Seite 340 SinePower Прочтите данную инструкцию перед монтажом и вводом в эксплуата- цию и сохраните ее. В случае передачи продукта передайте инструк- цию следующему пользователю. Оглавление Пояснение к символам ........339 Общие...
Seite 341: Пояснение К Символам
SinePower Пояснение к символам Пояснение к символам ОПАСНОСТЬ! Указания по технике безопасности: Несоблюдение ведет к смертельному исходу или тяжелым травмам. ПРЕДУПРЕЖДЕНИЕ! Указания по технике безопасности: Несоблюдение может привести к смертельному исходу или тяжелым травмам. ВНИМАНИЕ! Несоблюдение может привести к повреждениям и нарушить работу продукта.
Seite 342 Общие указания по технике безопасности SinePower Основные указания по технике безопасности ОПАСНОСТЬ! • В случае пожара используйте огнетушитель, пригодный для туше- ния электрооборудования. ПРЕДУПРЕЖДЕНИЕ! • Используйте устройство только по назначению. • Не допускайте контакта между красными и черными клеммами. • Отсоединяйте устройство от сети: –...
Seite 343 SinePower Общие указания по технике безопасности • Следите за тем, чтобы другие предметы не могли вызвать короткое замыкание на контактах прибора. • Не вытаскивайте вилку из розетки за питающий кабель. • Храните прибор в сухом, прохладном месте. Техника безопасности при монтаже прибора ОПАСНОСТЬ! •...
Seite 344 Общие указания по технике безопасности SinePower • Убедитесь, что используются провода с достаточным поперечным сечением. • Прокладывайте провода так, чтобы исключить их повреждение две- рями или капотом. Сдавленные кабели могут стать источником серьезных травм. ОСТОРОЖНО! • Прокладывайте провода так, чтобы исключить возможность повреж- дения...
Seite 345: Комплект Поставки
SinePower Комплект поставки ОСТОРОЖНО! • Не эксплуатируйте прибор – в условиях высокой влажности и повышенного содержания соли, – вблизи источников агрессивных паров, – вблизи горючих материалов, – во взрывоопасных зонах. • Перед включением убедитесь, что питающий кабель и штекер сухие. •...
Seite 346: Целевая Группа Данной Инструкции
Целевая группа данной инструкции SinePower Целевая группа данной инструкции Информация об электрическом монтаже (гл. «Подключение устройства» на стр. 353) предназначена для квалифицированных специалистов, которые знают нормы и регламенты, действующими в стране, где производится установка и экс- плуатация устройства. Все остальные главы предназначены также и для пользователей устройства. Использование...
Seite 347: Техническое Описание
SinePower Техническое описание Техническое описание Устройства можно использовать везде, где имеется подключение к источнику постоянного тока: • 12 Вg: DSP1212C, DSP2012C • 24 Вg: DSP1224C, DSP2024C Устройство может быть использоваться: • в качестве синусоидального инвертора: прибор генерирует чистое выходное напряжение 230 В •...
Seite 348 Техническое описание SinePower Устройство имеет различные защитные механизмы. • Защита от повышенного напряжения: Устройство отключается, если величина напряжения подключенного источника постоянного тока превышает значение отключения. Оно включается, как только напряжение достигает зна- чения перезапуска. • Защита от пониженного напряжения: Устройство отключается, если величина...
Seite 349 SinePower Техническое описание Элементы управления устройством Позиция Описание Пояснение на рис. 2 Главный выключатель Включает и выключает устройство и пере- «ON/OFF/REMO» ключает его на управление с пульта дистан- ционного управления (принадлежность) Светодиодный индикатор См. гл. «Индикация состояния» на стр. 357 состояния...
Seite 350: Описание Функций
Техническое описание SinePower Элементы управления DSP-EM Позиция Описание Пояснение на рис. 3 Переключатель Повернуть: навигация по страницам меню или изменение величины Нажать: выбор элемента меню или вели- чины Отключение функции инвертора и подачи энергии потребителям 230 В от аккумуля- тора. Потребители питаются исключи- тельно...
Seite 351 SinePower Техническое описание Пример (значения величин приведены исключительно для примера): 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V УКАЗАНИЕ Необходимо учитывать, что устройство измеряет только ток, протека- ющий через устройство. Если параллельно подключены другие потребители, например, холодильник...
Seite 352 Техническое описание SinePower Если напряжения или емкости аккумулятора недостаточно для обеспечения энер- гией электрической сети, устройство отключается от сети и инвертор пытается работать в автономном режиме. Пример (значения величин приведены исключительно для примера): 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Функция...
Seite 353: Установка Устройства
SinePower Установка устройства 3: U-фаза (поддержание) U-фаза служит для поддержания емкости батареи (100 %). Источником энергии подключенных потребителей постоянного тока служит устройство. Если требуемая мощность превышает емкость устройства, дополни- тельная энергия берется от аккумулятора. В таком случае аккумулятор отдает энергию до тех пор, пока устройство не вернется в фазу I и не начнет заряжать аккумулятор.
Seite 354: Инструкции По Монтажу
Установка устройства SinePower Инструкции по монтажу При выборе места монтажа учитывайте следующее: • Устройство может быть установлено как горизонтально, так и вертикально. • Устройство необходимо установить в защищенном от влаги месте. • Запрещается устанавливать устройство вблизи легко воспламеняющихся материалов. • Запрещается устанавливать устройство в запыленной атмосфере. •...
Seite 355: Подключение Устройства
SinePower Подключение устройства Подключение устройства Общие указания ПРЕДУПРЕЖДЕНИЕ! • Подключение устройства разрешается выполнять только в специализированной организации. Последующая информация предназначена для специалистов, которые знакомы с применяе- мыми директивами и мерами безопасности. • Запрещается использовать устройство в транспортных сред- ствах, в которых положительный полюс аккумулятора соединен с рамой.
Seite 356 Подключение устройства SinePower Подключение устройства ПРЕДУПРЕЖДЕНИЕ! Прежде чем присоединить кабель к выходу переменного тока, убедитесь, что устройство выключено главным выключателем. ВНИМАНИЕ! Убедитесь в правильной полярности. Неправильное подключение к полюсам может вызвать повреждение устройства. УКАЗАНИЕ Затяните винты или гайки с моментом затяжки не более 15 Нм. Ослабленные...
Seite 357: Подключение Реле
SinePower Перед первым использованием • как внешний выключатель с электропитанием от аккумулятора (BAT) автомо- биля: рис. b C • как внешний выключатель с собственным электропитанием (DC POWER), например, от зажигания: рис. b D ➤ Установите главный выключатель (рис. 2 1, стр. 1) в положение «ON». ➤...
Seite 358 Перед первым использованием SinePower УКАЗАНИЕ При утере соединения с источником питания в ходе инициализации необходимо выполнить сброс и восстановить заводские настройки устройства (гл. «Сброс устройства и восстановление заводских настроек» на стр. 357), после чего следует повторить процесс ини- циализации. Перед использованием устройства необходимо инициализировать его в...
Seite 359: Использование Устройства
SinePower Использование устройства ➤ Нажмите кнопку переключателя, чтобы сохранить выбранное значение. ✓ DSP-EM выключится. Сброс устройства и восстановление заводских настроек ➤ Включите систему. ✓ На дисплее DSP-EM появится цифра «1». ➤ Переведите переключатель в положение, в котором на дисплее отобража- ется...
Seite 360 Использование устройства SinePower Устройство отключается, если: • напряжение аккумулятора падает ниже 10 В (подключение 12 Вg) или 20 В (подключение 24 Вg); • напряжение аккумулятора превышает 16,5 В (подключение 12 Вg) или 33 В (подключение 24 Вg); • устройство перегружено; •...
Seite 361 SinePower Использование устройства Меню Символ Меню Отображаемые значения Меню аккумулятора Без датчика аккумулятора • Время, оставшееся до полной зарядки аккумулятора • Протекание тока на аккумуляторе (изме- ряется на аккумуляторе) • Напряжение на клеммах аккумулятора График: состояние заряда на аккумуляторе При наличии датчика аккумулятора Зарядка...
Seite 362 Использование устройства SinePower Символ Меню Отображаемые значения Сервисное меню Только для специалистов Инструкция по сервисному обслуживанию: dometic.com/manuals Индикация состояний Символ Меню Аккумулятор заряжается Аккумулятор разряжается Подключена сеть переменного тока Работает инвертор Возможно подключение потребителей Энергосберегающий режим отключен Зарядное устройство работает в ночном режиме...
Seite 363 SinePower Использование устройства На рисунке ниже показан принцип навигации в меню: Меню аккумулятора Меню нагрузки Переменное напряжение Меню источника переменного тока Меню предохранителя ➤ Нажмите на кнопку переключателя, чтобы в текущем меню перейти к следующему значению (гл. «Меню» на стр. 359). Включение...
Seite 364: Очистка И Уход За Устройством
Очистка и уход за устройством SinePower Изменение значение максимально допустимого тока источника переменного тока Для устройства, работающего в режиме инвертора/зарядного устройства, можно задать максимальное значение потребляемого тока. Если устройство подключено к источнику переменного тока, на дисплее DSP-EM мигает значение предыдущего уровня разделения питания. ➤...
Seite 365 SinePower Устранение неисправностей УКАЗАНИЕ При наличии вопросов, касающихся характеристик устройства, просим обращаться к производителю (адреса указаны с обратной стороны руководства по эксплуатации). Сигналы светодиодного индикатора (рис. 2 2, стр. 1), сообщающие об ошибке: Светодиодный Причина Устранение индикатор Частое мигание Слишком высокое вход- Проверьте...
Seite 366 Устранение неисправностей SinePower Код неис- Источник Возможная причина Устранение правности E-01 Низкое напряжение Зарядить аккумулятор. аккумулятора E-02 Перегрузка аккумуля- Уменьшить входное напряжение. тора E-03 Перегрузка инвертора Уменьшить нагрузку. E-04 – E-05 Перегрев устройства Обеспечить достаточную подачу воздуха на устройство. E-06 Ошибка...
Seite 367: Гарантия
SinePower Гарантия Гарантия Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции) или в торговую организацию. В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующие документы: •...
Seite 368: Технические Характеристики
Технические характеристики SinePower Технические характеристики Следующие технические характеристики относятся ко всем моделям устройств: DSP1212C DSP2012C DSP1224C DSP2024C Арт. №: 9600002559 9600002561 9600002560 9600002562 Отвод тепла: вентилятор с контролем по температуре и нагрузке Температура окружающей от –20 °C до +60 °C среды...
Seite 369 SinePower Технические характеристики Выходные характеристики DSP1212C DSP2012C DSP1224C DSP2024C Выходное напряжение: 230/240 В ±3 % Частота 50/60 Гц ±0,3 Гц (программируемая): Постоянная выходная 1200 ВА 2000 ВА 1200 ВА 2000 ВА мощность: Пиковая мощность 1380 ВА 2300 ВА 1380 ВА 2300 ВА...
Seite 370 Технические характеристики SinePower Защита от повышенного напряжения Предупреждение Перенапряжение Устройство о повышенном Отключение Перезапуск напряжении DSP1212C, DSP2012C 16 В 16,5 В 15,5 В DSP1224C, DSP2024C 32 В 33 В 31 В Защита от низкого напряжения Предупреждение Низкое напряжение Устройство о низком Отключение...
Seite 371 Потребляемая мощность В режиме индикации: 170 мА В режиме ожидания: 40 мА рис. f Размеры: Сертификат: Копию действующей декларации соответствия стандартам ЕС на устройство можно получить на странице соответствующего изделия на сайте dometic.com или у производителя (см. информацию на обороте).
Seite 372 SinePower Przed instalacją i uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy. Spis treści Objaśnienie symboli ......... . .371 Ogólne wskazówki bezpieczeństwa .
Seite 373: Objaśnienie Symboli
SinePower Objaśnienie symboli Objaśnienie symboli NIEBEZPIECZEŃSTWO! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie powoduje śmierć lub ciężkie obrażenia ciała. OSTRZEŻENIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała. UWAGA! Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu. WSKAZÓWKA Informacje uzupełniające dot.
Seite 374 Ogólne wskazówki bezpieczeństwa SinePower Podstawowe zasady bezpieczeństwa NIEBEZPIECZEŃSTWO! • W przypadku pożaru należy użyć gaśnicy odpowiedniej do gaszenia urządzeń elektrycznych. OSTRZEŻENIE! • Urządzenie należy wykorzystywać wyłącznie zgodnie z jego przezna- czeniem. • Należy także pamiętać, aby nigdy nie dotykać czerwonego oraz czar- nego zacisku.
Seite 375 SinePower Ogólne wskazówki bezpieczeństwa UWAGA! • Przed uruchomieniem należy porównać dane dotyczące napięcia na tabliczce znamionowej z dostępnym źródłem zasilania. • Należy zwrócić uwagę na to, aby inne przedmioty nie mogły spowo- dować zwarcia przy stykach urządzenia. • Wtyczki nie wolno nigdy wyciągać z gniazdka, ciągnąc za kabel przy- łączeniowy.
Seite 376: Bezpieczeństwo Podczas Eksploatacji Urządzenia
Ogólne wskazówki bezpieczeństwa SinePower OSTRZEŻENIE! • Należy zawsze używać uziemionych gniazd sieciowych, zabezpieczo- nych bezpiecznikiem różnicowoprądowym. • Należy zwrócić uwagę na wystarczający przekrój przewodu. • Przewody należy układać tak, by uniknąć ich uszkodzenia przez drzwi lub maskę silnika. Zmiażdżone kable mogą spowodować obrażenia zagrażające życiu. OSTROŻNIE! •...
Seite 377: Zestawie
SinePower W zestawie • Przed uruchomieniem urządzenia należy sprawdzić, czy przewód zasilający i wtyczka są suche. • Przed przystąpieniem do prac przy urządzeniu należy zawsze odłą- czać je od zasilania. • Po zadziałaniu bezpiecznika części urządzenia mogą pozostawać pod napięciem. •...
Seite 378: Użytkowanie Zgodne Z Przeznaczeniem
Użytkowanie zgodne z przeznaczeniem SinePower Użytkowanie zgodne z przeznaczeniem OSTRZEŻENIE! Urządzenia nie wolno stosować w pojazdach, w których biegun dodatni akumulatora jest połączony z podwoziem. Urządzenia z wbudowaną ładowarką akumulatora przekształcają prąd stały na zasila- nie 230 – 240 V AC 50 Hz lub 60 Hz: •...
Seite 379 SinePower Opis techniczny • Podział mocy: urządzenie zasila podłączone odbiorniki napięciem 230 V i jednocześnie ładuje akumulator • Funkcja generatora (funkcja napięcia z sieci): urządzenie działa z napięciem z sieci 230 V, dostarczając do niego energię z akumulatora (wspólne źródło zasi- lania) Dzięki niewielkiej masie oraz zwartej konstrukcji urządzenie to można bez proble- mów zamontować...
Seite 380: Elementy Obsługi Urządzenia
Opis techniczny SinePower • Zabezpieczenie przeciążeniowe i zwarciowe: dioda LED na urządzeniu sygnalizuje usterkę pracy, jeżeli podłączone obciążenie jest za duże lub nastą- piło zwarcie. WSKAZÓWKA Poszczególne wartości przełączające są podane w rozdz. „Dane tech- niczne” na stronie 396. Urządzenie jest użytkowane w następującej konfiguracji sieciowej: •...
Seite 381 SinePower Opis techniczny Podłączenia Pozycja na Opis rys. 2 Gniazdo AC PG Gniazdo AC PG Zacisk uziemienia (uziemienie nadwozia pojazdu) Biegun dodatni Biegun ujemny Połączenia CI/LIN BUS (LNA) Czujnik akumulatora lub połączenie czujnika temperatury Połączenie DSP-EM (LNB) Połączenie przełącznika zdalnego Wentylator Elementy obsługowe DSP-EM Pozycja na...
Seite 382: Opis Funkcji
Opis techniczny SinePower Opis funkcji Urządzenie obsługuje funkcje opisane poniżej. Funkcja podziału mocy Jeżeli obciążenie z podłączonego odbiornika i prąd ładowania akumulatora są wyż- sze niż podłączone źródło zasilania 230 V, w normalnym przypadku bezpiecznik lub źródła zasilania przepaliłoby się. W trybie podziału mocy urządzenie zmniejsza prąd ładowania akumulatora, co powoduje zwiększenie mocy dostępnej dla podłączo- nych odbiorników.
Seite 383 SinePower Opis techniczny Funkcja generatora (zasilanie zewnętrzne) UWAGA! W przypadku funkcji generatora należy przestrzegać norm stosowanych w danym kraju. Jeżeli prąd obciążenia jest wyższy niż bezpiecznik podłączonego źródła zasilania 230 V, w normalnej sytuacji bezpiecznik przepaliłby się. Funkcja generatora umożli- wia doprowadzenie przez urządzenie dodatkowego zasilania, które pobiera z akumulatora.
Seite 384 Opis techniczny SinePower Funkcja ładowania akumulatora WSKAZÓWKA Jeżeli czujnik akumulatora (akcesoria) jest podłączony, urządzenie reguluje napięcie odpowiednio do zmierzonych wartości. W tym celu czujnik akumulatora należy skonfigurować z DSP-EM. Akumulator ładuje się z charakterystyką IU0U (rys. g). 1: Faza I (Bulk) Na początku operacji ładowania pusty akumulator zostanie załadowany prądem sta- łym (100 % prądu ładowania), aż...
Seite 385: Mocowanie Urządzenia
SinePower Mocowanie urządzenia Mocowanie urządzenia Wymagane narzędzia Do podłączenia elektrycznego potrzebne są następujące narzędzia: • Połączenie prądu stałego: dwa elastyczne kable przyłączeniowe Wymagany przekrój jest podany w tabeli w rozdziale rozdz. „Mocowanie urzą- dzenia” na stronie 383. • Połączenie prądu przemiennego: dwa kable 3-fazowe (wejście i wyjście) •...
Seite 386: Montaż Urządzenia
Podłączanie urządzenia SinePower UWAGA! Przed wierceniem jakichkolwiek otworów należy się upewnić, czy żadne przewody elektryczne ani inne części pojazdu nie mogą zostać uszkodzone przez wiercenie, piłowanie i szpachlowanie. Montaż urządzenia ➤ Zamontować urządzenie tak jak pokazano (rys. 5). Montaż DSP-EM ➤...
Seite 387 SinePower Podłączanie urządzenia • Należy zastosować kabel o wymaganym przekroju i zainstalować bezpiecznik kablowy (rys. 8 1, strona 1) na przewodzie plusowym jak najbliżej akumulatora (patrz tabela). Wymagany przekrój Urządzenie Bezpiecznik kabla kabla ≥200 A DSP1212C 25 mm² ≥100 A DSP1224C 16 mm²...
Seite 388 Podłączanie urządzenia SinePower Podłączanie zewnętrznego przełącznika do włączania i wyłączania urządzenia WSKAZÓWKA W tym celu należy użyć kabla o przekroju 0,25 – 0,75 mm². Funkcję przełącznika zewnętrznego mogą pełnić: • przełącznik zewnętrzny, zasilanie elektryczne z urządzenia: rys. b A • Jednostka sterująca z okablowaniem przekaźnika lub tranzystora (TR): rys. b B •...
Seite 389: Przed Pierwszym Użyciem
SinePower Przed pierwszym użyciem Przed pierwszym użyciem UWAGA! Ustawienie nieprawidłowych wartości może spowodować nieprawi- dłowe działanie i uszkodzenia. Zapisać dane techniczne podłączonych urządzeń. WSKAZÓWKA Jeżeli podczas uruchamiania utracone zostanie zasilanie, należy zreseto- wać urządzenie do ustawień fabrycznych (rozdz. „Resetowanie urządze- nia do ustawień...
Seite 390: Eksploatacja Urządzenia
Eksploatacja urządzenia SinePower Z podłączonym czujnikiem akumulatorowym ➤ Obracać przycisk wyboru, aż wyświetli się cyfra 9. ➤ Nacisnąć przycisk wyboru, aby zapamiętać wartość. ✓ Na wyświetlaczu pojawia się kod serwisowy „S-14”. ➤ Obrócić przycisk wyboru, aby ustawić maksymalny prąd ładowania w procentach (25 %, 50 %, 75 % lub 100 % znamionowego prądu ładowania).
Seite 391: Wskaźniki Stanu
SinePower Eksploatacja urządzenia 11.2 Wskaźniki stanu Niebieska dioda LED (rys. 1 2, strona 1) sygnalizuje stan pracy urządzenia. Wyświetlacz Napięcie wejściowe Ciągłe światło Tryb zwykły Długie miganie, krótkie przerwanie Urządzenie przegrzane/przeciążenie Szybkie miganie Przepięcie/podnapięcie Wyłączony Inna usterka Urządzenie wyłącza się, gdy: •...
Seite 392 Eksploatacja urządzenia SinePower Menu Symbol Menu Wyświetlane wartości Menu akumulatora Bez czujnika akumulatora • Czas do całkowitego naładowania aku- mulatora • Przepływ prądu w akumulatorze (zmie- rzony w akumulatorze) • Napięcie na zaciskach akumulatora Wykres kolumnowy: Stan naładowania aku- mulatora Z czujnikiem akumulatora Ładowanie akumulatora: •...
Seite 393 SinePower Eksploatacja urządzenia Symbol Menu Wyświetlane wartości Menu serwisowe Tylko wykwalifikowany personel Instrukcje serwisowe: dometic.com/manuals Wyświetlanie statusu Symbol Menu Akumulator jest ładowany Akumulator jest rozładowywany Sieć prądu przemiennego jest zasilana prądem przemiennym Przetwornica pracuje Można podłączyć odbiorniki Tryb energooszczędny jest wyłączony Ładowarka działa w trybie nocnym...
Seite 394 Eksploatacja urządzenia SinePower Na poniższym rysunku pokazano sposób poruszania się w menu: Menu akumulatora Menu obciążenia Napięcia przemiennego Menu zasilania prądem przemiennym Menu bezpiecznika ➤ Nacisnąć przycisk wyboru, aby wyświetlić następną wartość w aktualnym menu (rozdz. „Menu” na stronie 390). Włączanie/wyłączanie funkcji przetwornicy Jeżeli podłączony jest sieciowy prąd przemienny, można zabezpieczyć...
Seite 395: Czyszczenie I Pielęgnacja Urządzenia
SinePower Czyszczenie i pielęgnacja urządzenia Zmiana maksymalnie dozwolonego natężenia zasilania prądem przemiennym Jeżeli urządzenie działa w trybie przetwornicy/ładowarki, można ustawić maksymal- nie dozwolony prąd zasilania. Jeżeli urządzenie jest podłączone do zasilania prądem przemiennym, poprzednia wartość poziomu podziału mocy miga na wyświetlaczu DSP-EM. ➤...
Seite 396: Usuwanie Usterek
Usuwanie usterek SinePower Usuwanie usterek 13.1 Przetwornica OSTRZEŻENIE! Nie wolno otwierać urządzenia. W ten sposób użytkownik naraziłby się na niebezpieczeństwo porażenia prądem elektrycznym. WSKAZÓWKA W przypadku szczegółowych pytań na temat specyfikacji urządzenia prosimy skontaktować się z producentem (adresy na okładce instrukcji obsługi).
Seite 397 SinePower Usuwanie usterek 13.2 DSP-EM Jeżeli system wykryje błąd, wyłączy się niezależnie. Pasek zadań i pasek wyświetlacza są ukryte. Źródło Możliwa przyczyna Możliwe rozwiązanie usterki E-01 Podnapięcie akumulatora Naładować akumulator. E-02 Przeciążenie akumulatora Zmniejszyć napięcie wyjściowe. E-03 Przeciążenie przetwor- Zmniejszyć moc podłączonych nicy odbiorników.
Seite 398: Rękojmia
Rękojmia SinePower Rękojmia Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu. W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie: • kopii rachunku z datą zakupu, • informacji o przyczynie reklamacji lub opisu wady. Utylizacja ➤ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.
Seite 399 SinePower Dane techniczne Parametry wejściowe DSP1212C DSP2012C DSP1224C DSP2024C 12 V g 24 V g Znamionowe napięcie wejściowe: Zakres napięcia 10 – 16,5 Vg 20 – 33 Vg zasilającego: Maksymalny prąd 132 A 220 A 66 A 110 A wejściowy: Pobór prądu bez 1,5 A obciążenia:...
Seite 400 Dane techniczne SinePower Urządzenia zabezpieczające 12 V 24 V Wejście: Przepięcie, podnapięcie, nieprawidłowe połączenie biegunów (bezpiecznik wewnętrzny) Przyłącze wyjściowe prądu przemiennego: zwarcie, przeciążenie Przyłącze wejściowe prądu przemiennego: Przerywacz 16 A Temperatura: Wyłączenie Temperatura akumulatora: zewnętrzny czujnika akumulatora Ochrona przed nadnapięciem Przepięcie Ostrzeżenie Urządzenie...
Seite 401 SinePower Dane techniczne Dane wejściowe trybu ładowania DSP1212C DSP2012C DSP1224C DSP2024C Znamionowe napięcie 230 Vw wejściowe: Zakres napięcia 180 – 264 Vw zasilającego: Częstotliwość wejściowa: 50/60 Hz Zakres częstotliwości wejściowej Przy 50 Hz: 47 – 53 Hz Przy 60 Hz: 57 –...
Seite 402 9 – 35 Vg Pobór mocy W trybie wyświetlania: 170 mA W trybie czuwania: 40 mA rys. f Wymiary: Atest: Deklarację zgodności urządzenia można znaleźć na stronie produktu pod adresem: dometic.com lub skontaktować się bezpośrednio z producentem (patrz tylna strona).
Seite 403 SinePower Pred montážou a uvedením do prevádzky si prosim pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku ďalšiemu používateľovi mu odovzdajte aj tento návod. Obsah Vysvetlenie symbolov ......... 402 Všeobecné...
Seite 404: Vysvetlenie Symbolov
Vysvetlenie symbolov SinePower Vysvetlenie symbolov NEBZPEČENSTVO! Bezpečnostný pokyn: Nerešpektovanie vedie k smrti alebo k t’ažkému zraneniu. VÝSTRAHA! Bezpečnostný pokyn: Nerešpektovanie môže viest’ k smrti alebo k t’ažkému zraneniu. POZOR! Nerešpektovanie môže viest’ k materiálnym škodám a môže ovplyvnit’ funkciu zariadenia. POZNÁMKA Doplňujúce informácie k obsluhe výrobku.
Seite 405 SinePower Všeobecné bezpečnostné pokyny Základy bezpečnosti NEBZPEČENSTVO! • V prípade požiaru použite hasiaci prístroj, ktorý je vhodný na hasenie požiarov elektrických zariadení. VÝSTRAHA! • Zariadenie používajte len v súlade s jeho určeným použitím. • Zabezpečte, aby sa červená a čierna svorka nikdy vzájomne nedotkli. •...
Seite 406 Všeobecné bezpečnostné pokyny SinePower Bezpečnosť pri montáži zariadenia NEBZPEČENSTVO! • Zariadenie nemontujte v priestoroch, v ktorých hrozí nebezpečenstvo výbuchu plynu alebo prachu. UPOZORNENIE! • Dbajte na bezpečné postavenie! Zariadenie musí byť nainštalované a upevnené takým spôsobom, aby sa neprevrátilo alebo nespadlo. POZOR! •...
Seite 407 SinePower Všeobecné bezpečnostné pokyny POZOR! • Keď sa vodiče musia viesť cez plechové steny alebo iné steny s ostrými hranami, použite prázdne rúrky alebo káblové priechodky. • Neklaďte sieťový kábel 230 V a kábel na jednosmerný prúd 12 V do spoločného kanálu (ochranná rúrka). •...
Seite 408: Rozsah Dodávky
Rozsah dodávky SinePower Rozsah dodávky Č. Označenie na obr. 1 Sínusový menič s integrovanou nabíjačkou batérií DSP-EM Pripájací kábel DSP-EM – Návod na obsluhu Príslušenstvo Označenie Č. výr. Snímač batérie MCA-HS1 9600000101 Cieľová skupina tohto návodu Elektrickú inštaláciu (kap. „Pripojenie zariadenia“ na strane 414) smú vykonávať len odborní...
Seite 409: Používanie V Súlade S Určením
SinePower Používanie v súlade s určením Používanie v súlade s určením VÝSTRAHA! Nikdy nepoužívajte zariadenie vo vozidlách, v ktorých je kladný pól batérie spojený s kostrou. Zariadenia s integrovaným meničom batérie menia jednosmerný prúd na striedavý prúd 230 – 240 V AC s frekvenciou 50 Hz alebo 60 Hz: •...
Seite 410 Technický opis SinePower • Funkcia generátora (funkcia sieťového napätia): zariadenie podporuje 230 V sieťové napätie dopĺňaním ho energiou z batérie (spoločný zdroj napätia) Vďaka nízkej hmotnosti a kompaktnej konštrukcii sa zariadenie dá ľahko zabudovať do obytných vozidiel, úžitkových vozidiel alebo do motorových lodí a plachetníc. Výstupné...
Seite 411 SinePower Technický opis Zariadenie sa prevádzkuje v nasledovnej konfigurácii siete: • TN sieť (obr. i): Neutrálny vodič výstupu striedavého napätia je ukostrený. Prúdový chránič (RCD) musí byť nainštalovaný na výstupe striedavého napätia zariadenia. Funkcia mäkkého štartu umožňuje pripojenie záťaží s vysokým zapínacím prúdom. Zariadenie je možné...
Seite 412: Popis Funkcií
Technický opis SinePower Ovládacie prvky DSP-EM Položka Označenie Vysvetlenie na obr. 3 Volič Otočenie: Pohyb v menu alebo zmena hodnôt Stlačenie: Výber prvkov menu alebo hodnôt Deaktivuje funkciu striedača a tým napájanie 230 V spotrebičov z batérie. Spotrebiče sú napájané výlučne z externej siete striedavého prúdu, striedač...
Seite 413 SinePower Technický opis Príklad (hodnoty majú len ilustračný charakter): 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V POZNÁMKA Berte na vedomie, že zariadenie len meria prúd, ktorý prechádza cez zariadenie. Ak paralelne zapojíte viac spotrebičov, napr. chladničku alebo samostatnú...
Seite 414 Technický opis SinePower Príklad (hodnoty majú len ilustračný charakter): 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Funkcia nabíjania batérií POZNÁMKA Ak je pripojený snímač batérie (Príslušenstvo), zariadenie prispôsobí napätie podľa nameraných hodnôt. Na tento účel sa snímač batérie musí nakonfigurovať s DSP-EM. Batéria sa nabíja s IU0U charakteristikou (obr.
Seite 415: Montáž Zariadenia
SinePower Montáž zariadenia 4: 12-dňové udržiavanie stavu Každých 12 dní sa nabíjačka batérie prepne späť do fázy 3 na dobu 85 minút, aby batériu oživila. Tým sa zabráni eventuálnym príznakom únavy batérie, ako napríklad sulfatácii. Montáž zariadenia Potrebné náradie Na elektrické pripojenie potrebujete príslušné pomôcky: •...
Seite 416: Pripojenie Zariadenia
Pripojenie zariadenia SinePower • Pri teplote okolia vyššej ako 40 °C (napr. v priestoroch motora alebo kúrenia, alebo na priamom slnečnom svetle) sa zariadenie môže vypnúť, hoci prúd pripo- jenej záťaže je pod menovitým zaťažením (odľahčenie). • Montážna plocha musí byť rovná a dostatočne pevná. POZOR! Pred vyvŕtaním otvorov zabezpečte, aby sa vŕtaním, pílením alebo pilovaním nepoškodili elektrické...
Seite 417 SinePower Pripojenie zariadenia • Dodržiavajte požadovaný priemer kábla a káblovú poistku (obr. 8 1, strane 1) umiestnite na kladné vedenie čo možno najbližšie k batérii (pozri tabuľku). Požadovaný prierez Zariadenie Káblová poistka kábla ≥200 A DSP1212C 25 mm² ≥100 A DSP1224C 16 mm²...
Seite 418 Pripojenie zariadenia SinePower Pripojenie externého spínača pre zapnutie a vypnutie zariadenia POZNÁMKA Použite vodiče s minimálnym priemerom 0,25 – 0,75 mm². Ako externý spínač môžete použiť nasledovné: • Externý spínač, napájanie napätím zo zariadenia: obr. b A • Riadiaca jednotka s relé alebo tranzistorovým zapojením (TR): obr. b B •...
Seite 419: Pred Prvým Použitím
SinePower Pred prvým použitím Pred prvým použitím POZOR! Nastavenie nesprávnych hodnôt môže mať za následok chybné fungovanie a poškodenie. Pozrite si technické údaje pripojených zariadení. POZNÁMKA Ak sa počas inicializácie stratí zdroj napätia, musíte zariadenie resetovať na jeho výrobné nastavenia (kap. „Obnovenie továrenských nastavení zariadenia“...
Seite 420: Používanie Zariadenia
Používanie zariadenia SinePower ➤ Stlačte voliace tlačidlo, aby ste uložili zvolenú hodnotu. ✓ DSP-EM sa vypne. Obnovenie továrenských nastavení zariadenia ➤ Zapnite systém. ✓ Na displeji DSP-EM sa zobrazí číslo „1“. ➤ Otáčajte voliacim tlačidlom, kým sa nezobrazí číslo 35. ✓...
Seite 421 SinePower Používanie zariadenia Zariadenie sa vypne, keď: • napätie batérie klesne pod 10 V (12 Vg prípojka) alebo 20 V (24 Vg prípojka). • napätie batérie presiahne 16,5 V (12 Vg prípojka) alebo 33 V (24 Vg prípojka). • Zariadenie je preťažené. •...
Seite 422 Len pri prevádzke so striedačom/ nabíjačkou • Maximálny povolený prúd siete strieda- vého prúdu Stĺpcový graf: Žiadna indikácia Upozornenie: Túto hodnotu je možné upra- viť (kap. „Zmena maximálneho povoleného prúdu siete striedavého prúdu“ na strane 423). Servisné menu Len pre odborníkov Servisný návod: dometic.com/manuals...
Seite 423 SinePower Používanie zariadenia Indikácie stavu Symbol Menu Batéria sa nabíja Batéria sa vybíja Sieť striedavého napätia je pripojená Striedač je v prevádzke Spotrebiče je možné pripojiť Režim úspory energie je vypnutý Nabíjačka pracuje v nočnom režime Striedač je vypnutý Spotrebiče sú napájané zo siete striedavého prúdu. So snímačom batérie Nízky stav nabitia batérie...
Seite 424 Používanie zariadenia SinePower Pohyb v menu Pohybujte sa v menu nasledovne: ➤ Otáčajte voliacim tlačidlom (obr. 3 1, strane 1) na prechádzanie cez stránky menu. Voliacim tlačidlom je možné otáčať do oboch smerov. Po dosiahnutí poslednej položky menu sa displej vráti späť na prvú položku menu. ✓...
Seite 425: Čistenie A Ošetrovanie Zariadenia
SinePower Čistenie a ošetrovanie zariadenia Zapnutie a vypnutie funkcie striedača Ak je pripojený externý zdroj striedavého napätia, batériu môžete ochrániť vypnutím funkcie striedača zariadenia. Týmto sú spotrebiče napájané výlučne z externej siete. ➤ Stlačte pre vypnutie funkcie striedača. ➤ Znovu stlačte pre zapnutie funkcie striedača.
Seite 426: Odstraňovanie Porúch
Odstraňovanie porúch SinePower Odstraňovanie porúch 13.1 Striedač VÝSTRAHA! Zariadenie neotvárajte. Vystavujete sa nebezpečenstvu zásahu elektrickým prúdom! POZNÁMKA Ak máte podrobné otázky o špecifikáciách zariadenia obráťte sa na výrobcu (adresy nájdete na zadnej strane návodu). LED (obr. 2 2, strane 1) indikuje poruchu: Indikátor LED Príčina Náprava...
Seite 427 SinePower Odstraňovanie porúch 13.2 DSP-EM Ak systém deteguje chybu, samočinne sa vypne. Lišta nástrojov a zobrazovacia lišta sú skryté. Kód Zdroj Možná príčina Možné riešenie chyby E-01 Podpätie batérie Nabite batériu. E-02 Prepätie batérie Znížte vstupné napätie. E-03 Striedač je preťažený Znížte pripojenú...
Seite 428: Záruka
Záruka SinePower Záruka Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obráťte sa na pobočku vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu. Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložiť nasledovné...
Seite 429: Technické Údaje
SinePower Technické údaje Technické údaje Pre všetky zariadenia platia nasledovné technické údaje: DSP1212C DSP2012C DSP1224C DSP2024C Č. výr.: 9600002559 9600002561 9600002560 9600002562 Odvádzanie tepla: Ventilátor riadený teplotou a záťažou Teplota okolia –20 °C až +60 °C pri prevádzke: Teplota okolia –30 °C až...
Seite 430 Technické údaje SinePower Výstupné údaje DSP1212C DSP2012C DSP1224C DSP2024C Výstupné napätie: 230/240 V ±3 % Frekvencia 50/60 Hz ±0,3 Hz (programovateľná): Trvalý výstupný výkon: 1200 VA 2000 VA 1200 VA 2000 VA Špičkový výkon na 2 s: 1380 VA 2300 VA 1380 VA 2300 VA Maximálny výstupný...
Seite 431 SinePower Technické údaje Prepäťová ochrana Prepätie Zariadenie Prepäťová výstraha Opätovné Vypnutie spustenie DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Podpäťová ochrana Podpätie Podpäťová Zariadenie Opätovné výstraha Vypnutie spustenie DSP1212C, DSP2012C 11 V 10,5 V 12,5 V DSP1224C, DSP2024C...
Seite 432 V režime zobrazenia: 170 mA V pohotovostnom režime: 40 mA obr. f Rozmery: Schválenie: Aktuálne vyhlásenie ES o zhode pre Vaše zariadenie nájdete na stránke príslušného výrobku na internetovej stránke dometic.com alebo sa obráťte priamo na výrobcu (pozri zadnú stranu).
Seite 433 SinePower Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli. Obsah Vysvětlení symbolů ......... . . 432 Všeobecné...
Seite 434: Vysvětlení Symbolů
Vysvětlení symbolů SinePower Vysvětlení symbolů NEBEZPEČÍ! Bezpečnostní pokyny: Následkem nedodržení pokynů jsou smrtelná nebo vážná zranění. VÝSTRAHA! Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění. POZOR! Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku. POZNÁMKA Doplňující...
Seite 435 SinePower Všeobecné bezpečnostní pokyny Základní bezpečnost NEBEZPEČÍ! • V případě požáru použijte hasicí přístroj, který je vhodný k hašení elek- trických přístrojů. VÝSTRAHA! • Používejte přístroj pouze v souladu s jeho určením. • Dávejte pozor, aby nikdy nedošlo ke vzájemnému kontaktu červené a černé...
Seite 436 Všeobecné bezpečnostní pokyny SinePower • Přístroj skladujte na suchém a chladném místě. Bezpečnost při montáži přístroje NEBEZPEČÍ! • Nemontujte přístroj v oblastech, ve kterých hrozí nebezpečí exploze plynu nebo prachu. UPOZORNĚNÍ! • Pamatujte na bezpečnou stabilitu přístroje. Přístroj musí být umístěn a upevněn tak, aby se nemohl převážit nebo spadnout.
Seite 437: Bezpečnost Za Provozu Přístroje
SinePower Všeobecné bezpečnostní pokyny POZOR! • Používejte trubky nebo průchodky kabelů, pokud musíte vést kabely plechovými stěnami nebo jinými stěnami s ostrými hranami. • Nepokládejte síťové rozvody 230 V a rozvody stejnosměrného proudu 12 V společně ve stejné průchodce. • Nepokládejte kabely volně nebo ostře zalomené. •...
Seite 438: Obsah Dodávky
Obsah dodávky SinePower Obsah dodávky Č. na Označení obr. 1 Sinusový měnič s nabíječkou baterií DSP-EM Přívodní kabel DSP-EM – Návod k obsluze Příslušenství Označení Obj. č. Snímač baterie MCA-HS1 9600000101 Cílová skupina tohoto návodu Elektrická montáž (kap. „Připojení přístroje“ na stranì 444) je určena odborníkům, kteří...
Seite 439: Použití V Souladu S Účelem
SinePower Použití v souladu s účelem Použití v souladu s účelem VÝSTRAHA! Přístroj nesmíte používat ve vozidlech, ve kterých je kladný pól baterie spojen se šasi. Přístroje s integrovanou nabíječkou baterií přeměňují stejnosměrný proud na stri- davy proud s 230 – 240 V, 50 Hz nebo 60 Hz: •...
Seite 440 Technický popis SinePower • Funkce generátoru (funkce síťového napětí): přístroj podporuje síťové napětí 230 V tím, že je nahrazuje energií z baterie (společný napájecí zdroj) Díky nižší hmotnosti a kompaktní konstrukci můžete tento přístroj snadno instalovat v obytných automobilech, užitkových vozidlech nebo motorových lodích a jachtách.
Seite 441 SinePower Technický popis Přístroj je provozován v následující konfiguraci sítě: • Síť TN (obr. i): Nulový vodič výstupu střídavého proudu je uzemněn. Na výstupu střídavého proudu přístroje musí být nainstalován proudový chránič (RCD). Funkce softstart umožňuje připojení zátěží s vysokým rozběhovým proudem. Přístroj lze snadno ovládat pomocí...
Seite 442: Popis Funkcí
Technický popis SinePower Ovládací prvky DSP-EM Položka na Popis Vysvětlení obr. 3 Nastavovací tlačítko Otáčení: Navigace v nabídkách nebo změna hodnot Stisknutí: Výběr částí nabídek nebo hodnot Deaktivuje funkci měniče a tím i napájení baterie ke spotřebičům 230 V. Spotřebiče jsou napájeny výhradně...
Seite 443 SinePower Technický popis Příklad (hodnoty pouze pro ilustrační účely): 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V POZNÁMKA Mějte na paměti, že přístroj měří pouze proud, který jím protéká. Pokud připojíte několik spotřebičů paralelně, např. chladničku nebo nezávislou nabíječkou, toto přídavné...
Seite 444 Technický popis SinePower Příklad (hodnoty pouze pro ilustrační účely): 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Funkce nabíjení baterie POZNÁMKA Pokud je připojen snímač baterie (příslušenství), přístroj nastavuje napětí podle naměřených hodnot. Pro tento účel musí být snímač baterie konfigurován pomocí DSP-EM. Baterie se nabíjí...
Seite 445: Montáž Přístroje
SinePower Montáž přístroje 4: Oživování ve 12denních cyklech Každých 12 dní přepne nabíječka baterií zpět do fáze 3 na 85 min, aby provedla oži- vení baterie. Tím je zabráněno případným nežádoucím jevům spojeným s vybíjením, jako je sulfatace. Montáž přístroje Potřebné...
Seite 446: Připojení Přístroje
Připojení přístroje SinePower • V případě okolních teplot vyšších než 40 °C (např. motorový prostor nebo pro- stor topení, přímé sluneční záření) se přístroj může vypnout, i když je připojená zátěž pod jmenovitou zátěží (snížení výkonu). • Montážní plocha přístroje musí být rovná a dostatečně pevná. POZOR! Dříve než...
Seite 447 SinePower Připojení přístroje • Dodržujte potřebný průřez kabelu a instalujte jištění kabelu (obr. 8 1, strana 1) co nejblíže k baterii v kladném vodiči (viz tabulka). Přístroj Potřebný průřez kabelu Jištění kabelu ≥200 A DSP1212C 25 mm² ≥100 A DSP1224C 16 mm²...
Seite 448 Připojení přístroje SinePower Připojení externího vypínače k zapnutí a vypnutí přístroje POZNÁMKA Použijte kabely o průřezu 0,25 – 0,75 mm². Jako externí vypínač lze použít následující: • externí vypínač, napájení z přístroje: obr. b A • řídicí jednotka s reléovým nebo tranzistorovým zapojením (TR): obr. b B •...
Seite 449: Před Prvním Použitím
SinePower Před prvním použitím Před prvním použitím POZOR! Nastavení nesprávných hodnot může způsobit poruchy a poškození. Nahlédněte do Technických údajů připojených přístrojů. POZNÁMKA Pokud se při inicializaci ztratí napájecí zdroj, musíte přístroj resetovat na tovární nastavení (kap. „Resetujte přístroj na tovární nastavení“ na stranì...
Seite 450: Použití Přístroje
Použití přístroje SinePower ➤ Stisknutím nastavovacího tlačítka uložte vybranou hodnotu. ✓ DSP-EM se vypne. Resetujte přístroj na tovární nastavení ➤ Zapněte systém. ✓ Na displeji DSP-EM se zobrazí číslo „1“. ➤ Otáčejte nastavovacím tlačítkem až do zobrazení čísla 35. ✓ Na displeji se zobrazí servisní kód „S-35“. ➤...
Seite 451 SinePower Použití přístroje Přístroj se vypíná za těchto podmínek: • Napětí baterie klesne pod 10 V (12 Vg přípojka) nebo 20 V (24 Vg přípojka). • Napětí baterie stoupne nad 16,5 V (12 Vg přípojka) nebo 33 V (24 Vg pří- pojka).
Seite 452 Nabídka pojistky Pouze provoz měniče/nabíječky • Maximální přípustný proud napájení stří- davého proudu Sloupcový graf: Žádná indikace Poznámka: Tuto hodnotu lze upravit (kap. „Změna maximálního přípustného proudu napájení střídavého proudu“ na stranì 453). Servisní nabídka Pouze kvalifikovaní pracovníci Servisní příručka: dometic.com/manuals...
Seite 453 SinePower Použití přístroje Stavové displeje Symbol Nabídka Probíhá nabíjení baterie Probíhá vybíjení baterie Napájení sítě na střídavý proud je připojeno Měnič je v provozu Spotřebiče lze připojit Režim úspory energie je vypnutý Nabíječka pracuje v nočním režimu Měnič je vypnutý Spotřebiče jsou napájeny napájením střídavého proudu.
Seite 454 Použití přístroje SinePower Navigace v nabídkách V nabídkách se můžete pohybovat takto: ➤ Otočením nastavovacího tlačítka (obr. 3 1, strana 1) procházejte stránkami nabídek. Nastavovací tlačítko lze otáčet v obou směrech. Po dosažení poslední položky nabídky se displej vrátí k první položce nabídky. ✓...
Seite 455: Čištění A Péče O Přístroj
SinePower Čištění a péče o přístroj Zapnutí/vypnutí funkce měniče Je-li připojena externí napájecí síť střídavého proudu, můžete baterii chránit vypnu- tím funkce měniče přístroje. Spotřebiče jsou tak napájeny výlučně externí sítí. ➤ Stisknutím vypněte funkci měniče. ➤ Opětovným stisknutím zapněte funkci měniče. Zapnutí...
Seite 456: Odstraňování Poruch A Závad
Odstraňování poruch a závad SinePower Odstraňování poruch a závad 13.1 Měnič VÝSTRAHA! Přístroj neotevírejte. V opačném případě se vystavujete nebezpečí zásahu elektrickým proudem! POZNÁMKA Máte-li podrobné dotazy ke specifikacím přístroje, obraťte se prosím na výrobce (adresy na zadní straně návodu). Kontrolka LED (obr.
Seite 457 SinePower Odstraňování poruch a závad 13.2 DSP-EM Pokud systém zjistí chybu, vypne se nezávisle. Panel nástrojů a lišta displeje jsou skryté. Kód Zdroj Možná příčina Možná náprava závady E-01 Podpětí baterie Nabijte baterii. E-02 Přetížení baterie Snižte vstupní napětí. E-03 Přetížení...
Seite 458: Záruka
Záruka SinePower Záruka Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci. K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty: •...
Seite 459 SinePower Technické údaje Vstupní údaje DSP1212C DSP2012C DSP1224C DSP2024C 12 V g 24 V g Jmenovité vstupní napětí: Rozsah vstupního napětí: 10 – 16,5 Vg 20 – 33 Vg Maximální vstupní proud: 132 A 220 A 66 A 110 A Spotřeba el.
Seite 460 Technické údaje SinePower Ochranné přístroje 12 V 24 V Vstup: Přepětí, podpětí, přepólování (vnitřní pojistka) Výstup střídavého proudu: Zkrat, přetížení Vstup střídavého proudu: Jistič 16 A Teplota: Vypnutí Teplota baterie: externí snímač baterie Přepěťová ochrana Přepětí Výstraha při Přístroj přepětí Vypnutí...
Seite 461 SinePower Technické údaje Vstupní údaje pro nabíjení DSP1212C DSP2012C DSP1224C DSP2024C Jmenovité vstupní napětí: 230 Vw Rozsah vstupního napětí: 180 – 264 Vw Vstupní frekvence: 50/60 Hz Rozsah vstupní frekvence: Při 50 Hz: 47 – 53 Hz Při 60 Hz: 57 –...
Seite 462 9 – 35 Vg Příkon V režimu zobrazování: 170 mA V pohotovostním režimu: 40 mA obr. f Rozměry: Certifikace: Aktuální prohlášení o shodě EU pro váš přístroj naleznete na příslušné stránce produktu na dometic.com nebo kontaktujte přímo výrobce (viz zadní strana).
Seite 463 SinePower Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a hasz- nálati útmutatót is. Tartalomjegyzék Szimbólumok magyarázata ........462 Általános biztonsági útmutatások.
Seite 464: Szimbólumok Magyarázata
Szimbólumok magyarázata SinePower Szimbólumok magyarázata VESZÉLY! Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okoz. FIGYELMEZTETÉS! Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat. FIGYELEM! Ha nem veszi figyelembe az információt, az anyagkárosodást eredmé- nyezhet, és káros kihatással lehet a termék működésére.
Seite 465 SinePower Általános biztonsági útmutatások Alapvető biztonság VESZÉLY! • Tűz esetén elektromos készülékek oltására alkalmas tűzoltó készüléket használjon. FIGYELMEZTETÉS! • A készüléket csak rendeltetésszerűen használja. • Ügyeljen arra, hogy a piros és fekete kapocs soha ne érintkezzen egy- mással. • Az alábbi esetekben mindig húzza ki a készülék csatlakozódugóját a hálózati aljzatból: –...
Seite 466 Általános biztonsági útmutatások SinePower • Ügyeljen arra, hogy más tárgyak ne okozhassanak rövidzárlatot a készülék érintkezőinél. • Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból. • A készüléket száraz és hűvös helyen tárolja. Biztonság a készülék felszerelésénél VESZÉLY! •...
Seite 467: Biztonság A Készülék Üzemeltetése Során
SinePower Általános biztonsági útmutatások VIGYÁZAT! • A vezetékeket úgy helyezze el, hogy ne keletkezzen botlásveszély, és a kábel ne sérülhessen meg. FIGYELEM! • Ha vezetékeket lemezburkolatokon vagy más éles peremű falakon kell átvezetnie, akkor használjon csöveket vagy átvezetőket. • Ne vezesse ugyanabban a csőben a 230 V-os hálózati kábelt és a 12 V- os DC kábelt.
Seite 468: Csomag Tartalma
A csomag tartalma SinePower FIGYELEM! • Ügyeljen arra, hogy a készülék levegőbevezető és -kivezető nyílásai ne legyenek elfedve. • Gondoskodjon a megfelelő szellőzésről. A csomag tartalma Szám itt: Megnevezés 1. ábra Szinuszos inverter integrált akkumulátortöltővel DSP-EM DSP-EM csatlakozókábele – Kezelési útmutató Tartozékok Megnevezés Cikksz.
Seite 469: Rendeltetésszerű Használat
SinePower Rendeltetésszerű használat Rendeltetésszerű használat FIGYELMEZTETÉS! Az invertert nem szabad olyan járműben használni, amelynél az akkumu- látor pozitív pólusa a karosszériával össze van kötve. Az integrált akkumulátortöltővel ellátott készülékek átalakítják az egyenfeszültséget 230 – 240 V-os, 50 Hz vagy 60 Hz értékű váltakozó feszültséggé: •...
Seite 470 Műszaki leírás SinePower • Generátor funkció (hálózati feszültség funkció): a készülék akkumulátorból nyert energia hozzáadásával támogat 230 V-os hálózati feszültséget (közös energiaforrás) Az alacsony tömegű és kis méretű készülék könnyen beépíthető lakóautókba, haszonjárművekbe vagy motoros és vitorláshajókba. A kimeneti feszültség megfelel a háztartások dugaszolóaljzataiból nyerhető értéknek (tisztán szinuszos feszültség, teljes harmonikus torzítás <...
Seite 471 SinePower Műszaki leírás MEGJEGYZÉS Az egyes kapcsolási értékeket lásd: „Műszaki adatok” fej., 488. oldal. A készülék az alábbi rendszerben üzemel: • TN hálózat (i. ábra): Az AC kimenet nullavezetője földelve van. Biztonsági kapcsolóra (RCD) van szükség a készülék AC kimenetén. A lágyindító...
Seite 472 Műszaki leírás SinePower Csatlakozók Pozíció itt: Megnevezés 2. ábra AC PG tömszelence AC PG tömszelence Földelőkapocs (földelés a járműkarosszérián) Pozitív pólus Negatív pólus CI/LIN BUS csatlakozók (LNA) Csatlakozó akkumulátorérzékelő vagy hőmérséklet-érzékelő számára A DSP-EM csatlakozója (LNB) Távkapcsoló csatlakozója Ventilátor A DSP-EM kezelőelemei Pozíció...
Seite 473 SinePower Műszaki leírás Funkciók ismertetése A készülék az alábbiakban ismertetett funkciókat támogatja. Teljesítménymegosztási funkció Amennyiben a csatlakoztatott fogyasztók terhelése és az akkumulátor töltőárama nagyobb, mint a csatlakoztatott 230 V-os feszültségforrás, a feszültségforrás biztosí- téka normál esetben kioldana. A készülék teljesítménymegosztó üzemmódban csökkenti az akkumulátor töltőáramát és ezzel növeli a csatlakoztatott fogyasztók szá- mára elérhető...
Seite 474 Műszaki leírás SinePower Generátor funkció (külső hálózati feszültségellátás) FIGYELEM! Ennél a funkciónál vegye figyelembe az országspecifikus előírásokat. Amennyiben a fogyasztóáram magasabb, mint a csatlakoztatott 230 V-os feszültség- forrás biztosítéka, a biztosíték normál esetben kioldana. A készülék a generátor funk- ción keresztül további teljesítményt tud rendelkezésre bocsátani az akkumulátorból vételezve.
Seite 475 SinePower Műszaki leírás Akkumulátortöltő funkció MEGJEGYZÉS Akkumulátorérzékelő (tartozék) csatlakoztatása esetén a készülék a mért értékekhez igazítja a feszültséget. Ehhez konfigurálni kell az akkumulátorérzékelőt a DSP-EM távirányítóval. Az akkumulátor IU0U jelleggörbével töltődik (g. ábra). 1: I fázis (töltés) A töltési művelet elején az üres akkumulátor állandó árammal (100 % töltőáram) töl- tődik addig, amíg az akkumulátorfeszültség el nem éri a töltés végfeszültségét.
Seite 476: Készülék Beszerelése
A készülék beszerelése SinePower A készülék beszerelése Szükséges szerszámok Az elektromos csatlakozás elkészítéséhez a következő szerszámok szükségesek: • DC csatlakozás: két rugalmas csatlakozókábel A szükséges keresztmetszetet a következő fejezetben lévő táblázat tartalmazza: „A készülék beszerelése” fej., 474. oldal. • AC csatlakozás: két 3-fázisú kábel (bemenet és kimenet) •...
Seite 477: A Készülék Beszerelése
SinePower A készülék csatlakoztatása FIGYELEM! A furatok elkészítése előtt ellenőrizze, hogy a fúrás, fűrészelés vagy reszelés nem okozhatja-e a jármű elektromos kábeleinek vagy más alkatrészeinek sérülését. A készülék beszerelése ➤ Szerelje fel a készüléket az ábrán látható módon (5. ábra). A DSP-EM beszerelése ➤...
Seite 478 A készülék csatlakoztatása SinePower • Tartsa be a szükséges kábelkeresztmetszetet és helyezzen be egy kábelbiztosíté- kot (8. ábra 1, 1. oldal) az akkumulátor közelében a pozitív vezetékbe (lásd a táblázatot). Szükséges Készülék Kábelbiztosíték kábelkeresztmetszet ≥200 A DSP1212C 25 mm² ≥100 A DSP1224C 16 mm²...
Seite 479 SinePower A készülék csatlakoztatása Külső kapcsoló csatlakoztatása a készülék be- és kikapcsolásához MEGJEGYZÉS A csatlakoztatáshoz 0,25 – 0,75 mm² közötti kábelkeresztmetszetet használjon. Külső kapcsolóként használható: • külső kapcsoló, feszültségellátás a készülékről: b. ábra A • vezérlőegység relé- vagy tranzisztorkapcsolással (TR): b. ábra B •...
Seite 480: Az Első Használat Előtt
Az első használat előtt SinePower Az első használat előtt FIGYELEM! Helytelen értékek beállítása hibás működéshez és károsodáshoz vezethet. Vegye figyelembe a csatlakoztatott készülékek műszaki adatait. MEGJEGYZÉS Ha inicializálás közben megszakad az áramellátás, akkor vissza kell állí- tani a készüléket a gyári beállításaira („A készülék visszaállítása gyári beál- lításokra”...
Seite 481: Készülék Használata
SinePower A készülék használata ➤ Nyomja meg a kiválasztógombot a kiválasztott érték tárolásához. ✓ A DSP-EM kikapcsol. A készülék visszaállítása gyári beállításokra ➤ Kapcsolja be a rendszert. ✓ Megjelenik az „1” szám a DSP-EM kijelzőjén. ➤ Forgassa addig a kiválasztógombot, míg meg nem jelenik a 35 szám. ✓...
Seite 482 A készülék használata SinePower A készülék kikapcsol, ha • az akkumulátorfeszültség 10 V (12 Vg csatlakozás), illetve 20 V (24 Vg csatlako- zás) alá süllyed, • az akkumulátorfeszültség 16,5 V (12 Vg csatlakozás), illetve 33 V (24 Vg csatla- kozás) fölé emelkedik, •...
Seite 483 AC áramellátás feszültségértéke Oszlopdiagram: AC áramellátás kimeneti teljesítménye Biztosítékmenü Csak inverter-/töltő-üzemmódban • AC áramellátás megengedett maximális áramértéke Oszlopdiagram: nincs kijelzés Megjegyzés: Ez az érték beállítható („Az AC áramellátás megengedett maximális áramérté- kének módosítása” fej., 484. oldal). Szervizmenü Csak szakembereknek Szervizútmutató: dometic.com/manuals...
Seite 484 A készülék használata SinePower Állapotjelzések Szimbólum Menü Akkumulátor töltés alatt Akkumulátor kisülés alatt AC hálózati áramforrás csatlakoztatva Az inverter üzemel Fogyasztók csatlakoztathatók Az energiatakarékos üzemmód ki van kapcsolva A töltő éjszakai módban üzemel Az inverter ki van kapcsolva A fogyasztók az AC áramforrásról működnek. Akkumulátorérzékelővel Az akkumulátor töltöttségi szintje alacsony Navigálás a menüben...
Seite 485 SinePower A készülék használata A következő ábra a menüben történő navigálást mutatja be: Akkumulátormenü Terhelési menü Váltakozó feszültség AC áramellátási menü Biztosítékmenü ➤ Nyomja meg a kiválasztógombot az aktuális menü következő értékének megjele- nítéséhez („Menük” fej., 481. oldal). Az inverterfunkció be-/kikapcsolása Külső...
Seite 486: Készülék Ápolása És Tisztítása
A készülék ápolása és tisztítása SinePower Az AC áramellátás megengedett maximális áramértékének módosítása Ha a készülék inverter-/töltő-üzemmódban van, akkor a megengedett maximális áramellátási érték beállítható. A készülék AC áramforrásra csatlakoztatása esetén a korábbi teljesítménymegosztási szint értéke villog a DSP-EM kijelzőjén. ➤...
Seite 487: Hibaelhárítás
SinePower Hibaelhárítás Hibaelhárítás 13.1 Inverter FIGYELMEZTETÉS! Ne nyissa ki a készüléket. Áramütés veszélyének teszi ki magát! MEGJEGYZÉS Ha részletes kérdése van a készülék adataival kapcsolatosan, kérjük, forduljon a gyártóhoz (a cím az útmutató kézikönyv hátoldalán található). A LED (2. ábra 2, 1. oldal) jelzi a hibát: LED-kijelző...
Seite 488 Hibaelhárítás SinePower 13.2 DSP-EM A rendszer azonnal kikapcsol, ha hibát észlel. Az eszköztár és a megjelenítő sáv eltűnik. Forrás Hibakód Lehetséges ok Lehetséges megoldás E-01 Akkumulátor-feszültség- Töltse fel az akkumulátort. hiány E-02 Akkumulátor-túlfeszült- Csökkentse a bemeneti feszültséget. ség E-03 Inverter-túlterhelés Csökkentse a csatlakoztatott terhe- lést.
Seite 489: Garancia
SinePower Garancia Garancia A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz. A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie: •...
Seite 490: Műszaki Adatok
Műszaki adatok SinePower Műszaki adatok A következő műszaki adatok az összes készülékre vonatkoznak: DSP1212C DSP2012C DSP1224C DSP2024C Cikksz.: 9600002559 9600002561 9600002560 9600002562 Hőelvezetés: Hőmérséklet- és terhelésvezérelt ventilátor Üzemi környezeti –20 °C és +60 °C között hőmérséklet: Tárolási környezeti –30 °C és +70 °C között hőmérséklet: Áthidalórelé: 16 A / 250 Vw...
Seite 491 SinePower Műszaki adatok Kimeneti adatok DSP1212C DSP2012C DSP1224C DSP2024C Kimeneti feszültség: 230/240 V ±3 % Frekvencia 50/60 Hz ±0,3 Hz (programozható): Állandó kimeneti 1200 VA 2000 VA 1200 VA 2000 VA teljesítmény: Csúcsteljesítmény 2 s-re: 1380 VA 2300 VA 1380 VA 2300 VA Inverter maximális AC 5,3 A...
Seite 492 Műszaki adatok SinePower Túlfeszültség-védelem Túlfeszültség Túlfeszültség- Készülék figyelmeztetés Lekapcsolás Újraindítás DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Feszültséghiány-védelem Feszültséghiány Feszültséghiány- Készülék figyelmeztetés Lekapcsolás Újraindítás DSP1212C, DSP2012C 11 V 10,5 V 12,5 V DSP1224C, DSP2024C 22 V 21 V...
Seite 493 9 – 35 Vg Teljesítményfelvétel Megjelenítési üzemmódban: 170 mA Készenléti üzemmódban: 40 mA f. ábra Méretek: Engedély: Készüléke aktuális EU megfelelőségi nyilatkozatát a dometic.com honlap megfelelő termékoldalán találhatja meg, vagy vegye fel a kapcsolatot közvetlenül a gyártóval (lásd a hátoldalon).
Seite 494 AUSTRIA SOUTH AFRICA MEXICO Dometic Austria GmbH Dometic (Pty) Ltd. Neudorferstraße 108 Dometic Mx, S. de R. L. de C. V. Regional Office A-2353 Guntramsdorf Circuito Médicos No. 6 Local 1 South Africa & Sub-Saharan Africa +43 2236 908070 Colonia Ciudad Satélite...

Diese Anleitung auch für:

Dsp 2012c Dsp 2024c Dsp1224c

Dometic DSP 1212C Montage- Und Bedienungsanleitung

English

Deutsch

Français

Español

Português

Italiano

Dutch

Dansk

Svenska

Norsk

Suomi

Русский

Polski

Verfügbare Sprachen

Quicklinks

Kapitel

Fehlerbehebung

Verwandte Anleitungen für Dometic DSP 1212C

Inhaltszusammenfassung für Dometic DSP 1212C
