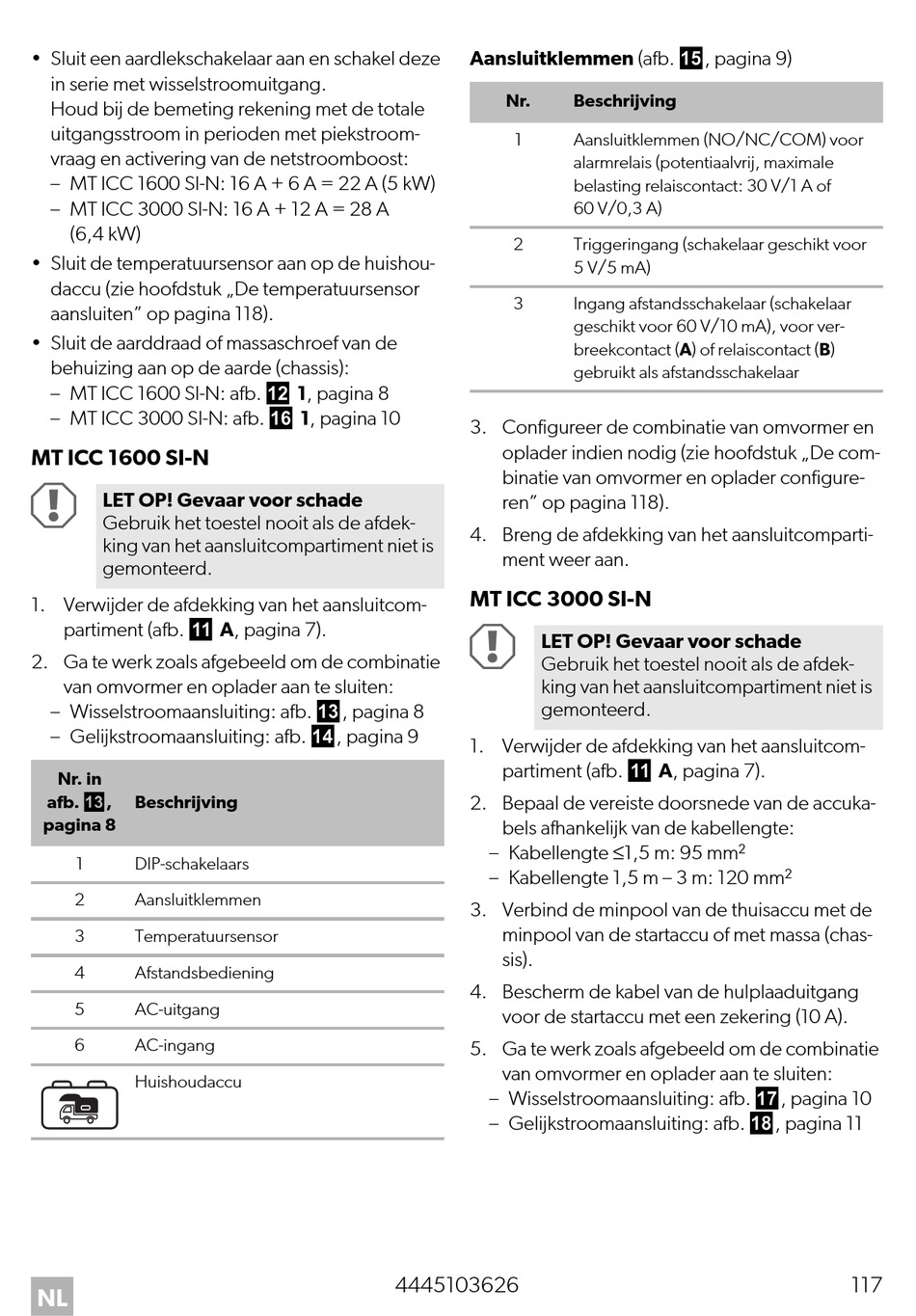

• Sluit een aardlekschakelaar aan en schakel deze
in serie met wisselstroomuitgang.
Houd bij de bemeting rekening met de totale
uitgangsstroom in perioden met piekstroom-
vraag en activering van de netstroomboost:
– MT ICC 1600 SI-N: 16 A + 6 A = 22 A (5 kW)
– MT ICC 3000 SI-N: 16 A + 12 A = 28 A
(6,4 kW)
• Sluit de temperatuursensor aan op de huishou-
daccu (zie hoofdstuk „De temperatuursensor
aansluiten" op pagina 118).
• Sluit de aarddraad of massaschroef van de
behuizing aan op de aarde (chassis):
– MT ICC 1600 SI-N: afb. b 1, pagina 8
– MT ICC 3000 SI-N: afb. f 1, pagina 10
MT ICC 1600 SI-N
A
LET OP! Gevaar voor schade
Gebruik het toestel nooit als de afdek-
king van het aansluitcompartiment niet is
gemonteerd.
1. Verwijder de afdekking van het aansluitcom-
partiment (afb. a A, pagina 7).
2. Ga te werk zoals afgebeeld om de combinatie
van omvormer en oplader aan te sluiten:
– Wisselstroomaansluiting: afb. c, pagina 8
– Gelijkstroomaansluiting: afb. d, pagina 9
Nr. in
afb. c,
Beschrijving
pagina 8
1 DIP-schakelaars
2 Aansluitklemmen
3 Temperatuursensor
4 Afstandsbediening
5 AC-uitgang
6 AC-ingang
Huishoudaccu
NL
Aansluitklemmen (afb. e, pagina 9)
Nr.
1
2
3
3. Configureer de combinatie van omvormer en
oplader indien nodig (zie hoofdstuk „De com-
binatie van omvormer en oplader configure-
ren" op pagina 118).
4. Breng de afdekking van het aansluitcomparti-
ment weer aan.
MT ICC 3000 SI-N
A
LET OP! Gevaar voor schade
Gebruik het toestel nooit als de afdek-
king van het aansluitcompartiment niet is
gemonteerd.
1. Verwijder de afdekking van het aansluitcom-
partiment (afb. a A, pagina 7).
2. Bepaal de vereiste doorsnede van de accuka-
bels afhankelijk van de kabellengte:
– Kabellengte ≤1,5 m: 95 mm²
– Kabellengte 1,5 m – 3 m: 120 mm²
3. Verbind de minpool van de thuisaccu met de
minpool van de startaccu of met massa (chas-
sis).
4. Bescherm de kabel van de hulplaaduitgang
voor de startaccu met een zekering (10 A).
5. Ga te werk zoals afgebeeld om de combinatie
van omvormer en oplader aan te sluiten:
– Wisselstroomaansluiting: afb. g, pagina 10
– Gelijkstroomaansluiting: afb. h, pagina 11
4445103626
Beschrijving
Aansluitklemmen (NO/NC/COM) voor
alarmrelais (potentiaalvrij, maximale
belasting relaiscontact: 30 V/1 A of
60 V/0,3 A)
Triggeringang (schakelaar geschikt voor
5 V/5 mA)
Ingang afstandsschakelaar (schakelaar
geschikt voor 60 V/10 mA), voor ver-
breekcontact (A) of relaiscontact (B)
gebruikt als afstandsschakelaar
