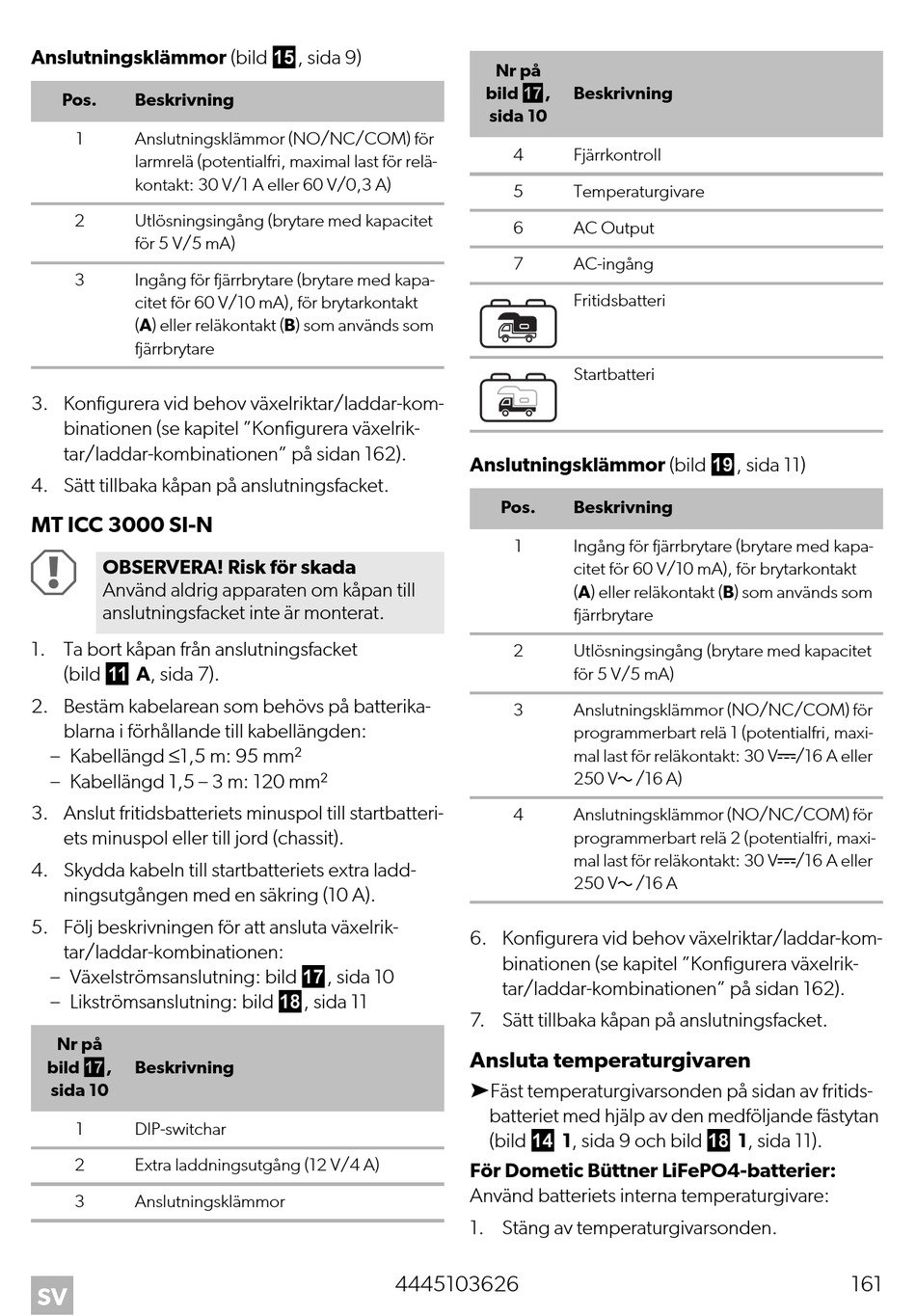

Anslutningsklämmor (bild e, sida 9)
Pos.
Beskrivning
1
Anslutningsklämmor (NO/NC/COM) för
larmrelä (potentialfri, maximal last för relä-
kontakt: 30 V/1 A eller 60 V/0,3 A)
2
Utlösningsingång (brytare med kapacitet
för 5 V/5 mA)
3
Ingång för fjärrbrytare (brytare med kapa-
citet för 60 V/10 mA), för brytarkontakt
(A) eller reläkontakt (B) som används som
fjärrbrytare
3. Konfigurera vid behov växelriktar/laddar-kom-
binationen (se kapitel "Konfigurera växelrik-
tar/laddar-kombinationen" på sidan 162).
4. Sätt tillbaka kåpan på anslutningsfacket.
MT ICC 3000 SI-N
A
OBSERVERA! Risk för skada
Använd aldrig apparaten om kåpan till
anslutningsfacket inte är monterat.
1. Ta bort kåpan från anslutningsfacket
(bild a A, sida 7).
2. Bestäm kabelarean som behövs på batterika-
blarna i förhållande till kabellängden:
– Kabellängd ≤1,5 m: 95 mm²
– Kabellängd 1,5 – 3 m: 120 mm²
3. Anslut fritidsbatteriets minuspol till startbatteri-
ets minuspol eller till jord (chassit).
4. Skydda kabeln till startbatteriets extra ladd-
ningsutgången med en säkring (10 A).
5. Följ beskrivningen för att ansluta växelrik-
tar/laddar-kombinationen:
– Växelströmsanslutning: bild g, sida 10
– Likströmsanslutning: bild h, sida 11
Nr på
bild g,
Beskrivning
sida 10
1
DIP-switchar
2
Extra laddningsutgång (12 V/4 A)
3
Anslutningsklämmor
SV
Nr på
bild g,
sida 10
4
5
6
7
Anslutningsklämmor (bild i, sida 11)
Pos.
1
2
3
4
6. Konfigurera vid behov växelriktar/laddar-kom-
binationen (se kapitel "Konfigurera växelrik-
tar/laddar-kombinationen" på sidan 162).
7. Sätt tillbaka kåpan på anslutningsfacket.
Ansluta temperaturgivaren
➤Fäst temperaturgivarsonden på sidan av fritids-
batteriet med hjälp av den medföljande fästytan
(bild d 1, sida 9 och bild h 1, sida 11).
För Dometic Büttner LiFePO4-batterier:
Använd batteriets interna temperaturgivare:
1. Stäng av temperaturgivarsonden.
4445103626
Beskrivning
Fjärrkontroll
Temperaturgivare
AC Output
AC-ingång
Fritidsbatteri
Startbatteri
Beskrivning
Ingång för fjärrbrytare (brytare med kapa-
citet för 60 V/10 mA), för brytarkontakt
(A) eller reläkontakt (B) som används som
fjärrbrytare
Utlösningsingång (brytare med kapacitet
för 5 V/5 mA)
Anslutningsklämmor (NO/NC/COM) för
programmerbart relä 1 (potentialfri, maxi-
mal last för reläkontakt: 30 Vg/16 A eller
250 Vw/16 A)
Anslutningsklämmor (NO/NC/COM) för
programmerbart relä 2 (potentialfri, maxi-
mal last för reläkontakt: 30 Vg/16 A eller
250 Vw/16 A
161
