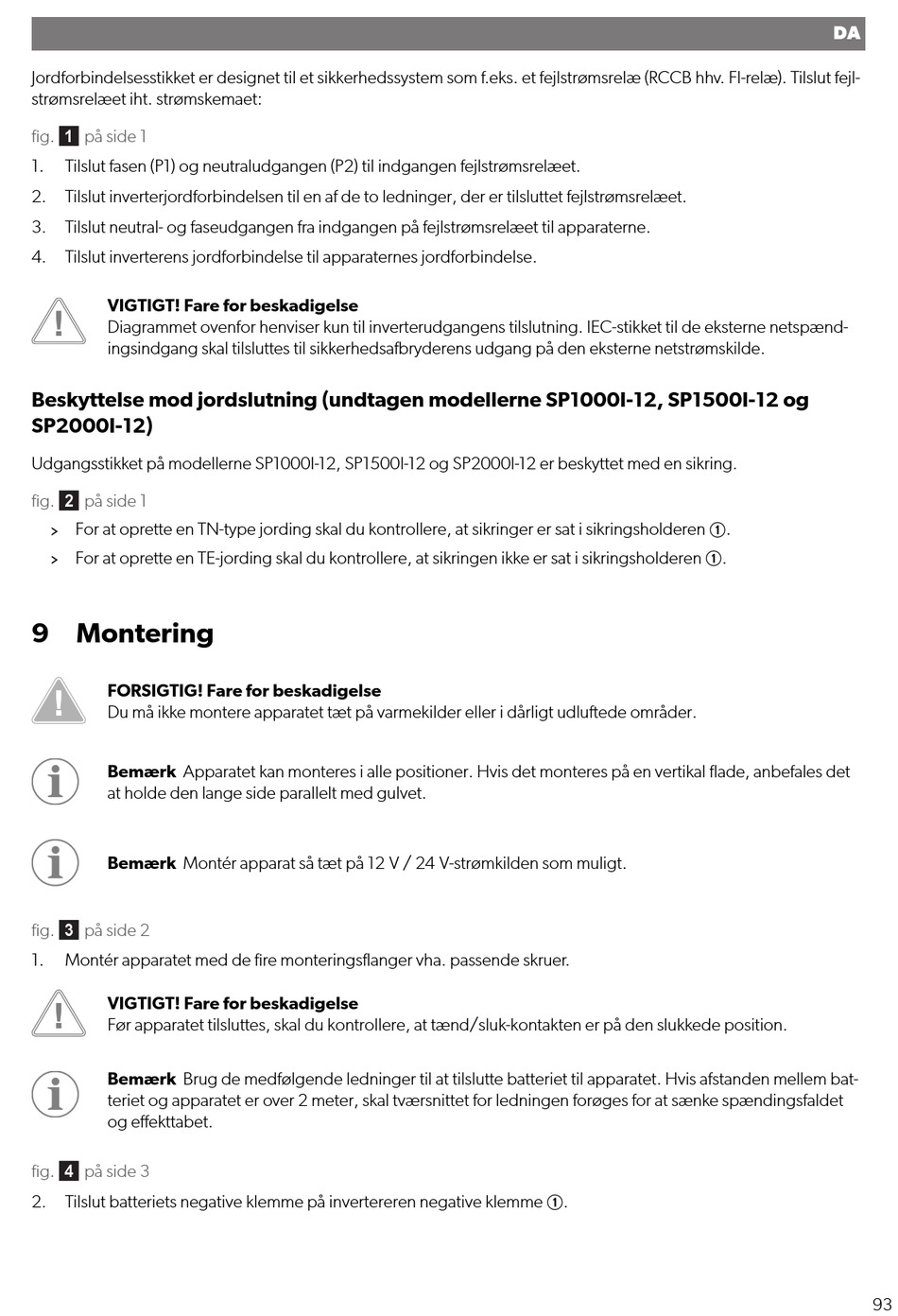

Jordforbindelsesstikket er designet til et sikkerhedssystem som f.eks. et fejlstrømsrelæ (RCCB hhv. FI-relæ). Tilslut fejl-
strømsrelæet iht. strømskemaet:
fig.  på side 1
1. Tilslut fasen (P1) og neutraludgangen (P2) til indgangen fejlstrømsrelæet.
2. Tilslut inverterjordforbindelsen til en af de to ledninger, der er tilsluttet fejlstrømsrelæet.
3. Tilslut neutral- og faseudgangen fra indgangen på fejlstrømsrelæet til apparaterne.
4. Tilslut inverterens jordforbindelse til apparaternes jordforbindelse.
VIGTIGT! Fare for beskadigelse
Diagrammet ovenfor henviser kun til inverterudgangens tilslutning. IEC-stikket til de eksterne netspænd-
ingsindgang skal tilsluttes til sikkerhedsafbryderens udgang på den eksterne netstrømskilde.
Beskyttelse mod jordslutning (undtagen modellerne SP1000I-12, SP1500I-12 og
SP2000I-12)
Udgangsstikket på modellerne SP1000I-12, SP1500I-12 og SP2000I-12 er beskyttet med en sikring.
fig.  på side 1
For at oprette en TN-type jording skal du kontrollere, at sikringer er sat i sikringsholderen
For at oprette en TE-jording skal du kontrollere, at sikringen ikke er sat i sikringsholderen

9 Montering

FORSIGTIG! Fare for beskadigelse
Du må ikke montere apparatet tæt på varmekilder eller i dårligt udluftede områder.
Bemærk Apparatet kan monteres i alle positioner. Hvis det monteres på en vertikal flade, anbefales det
at holde den lange side parallelt med gulvet.
Bemærk Montér apparat så tæt på 12 V / 24 V-strømkilden som muligt.
fig.  på side 2
1. Montér apparatet med de fire monteringsflanger vha. passende skruer.
VIGTIGT! Fare for beskadigelse
Før apparatet tilsluttes, skal du kontrollere, at tænd/sluk-kontakten er på den slukkede position.
Bemærk Brug de medfølgende ledninger til at tilslutte batteriet til apparatet. Hvis afstanden mellem bat-
teriet og apparatet er over 2 meter, skal tværsnittet for ledningen forøges for at sænke spændingsfaldet
og effekttabet.
fig.  på side 3
2. Tilslut batteriets negative klemme på invertereren negative klemme
.
.
.
