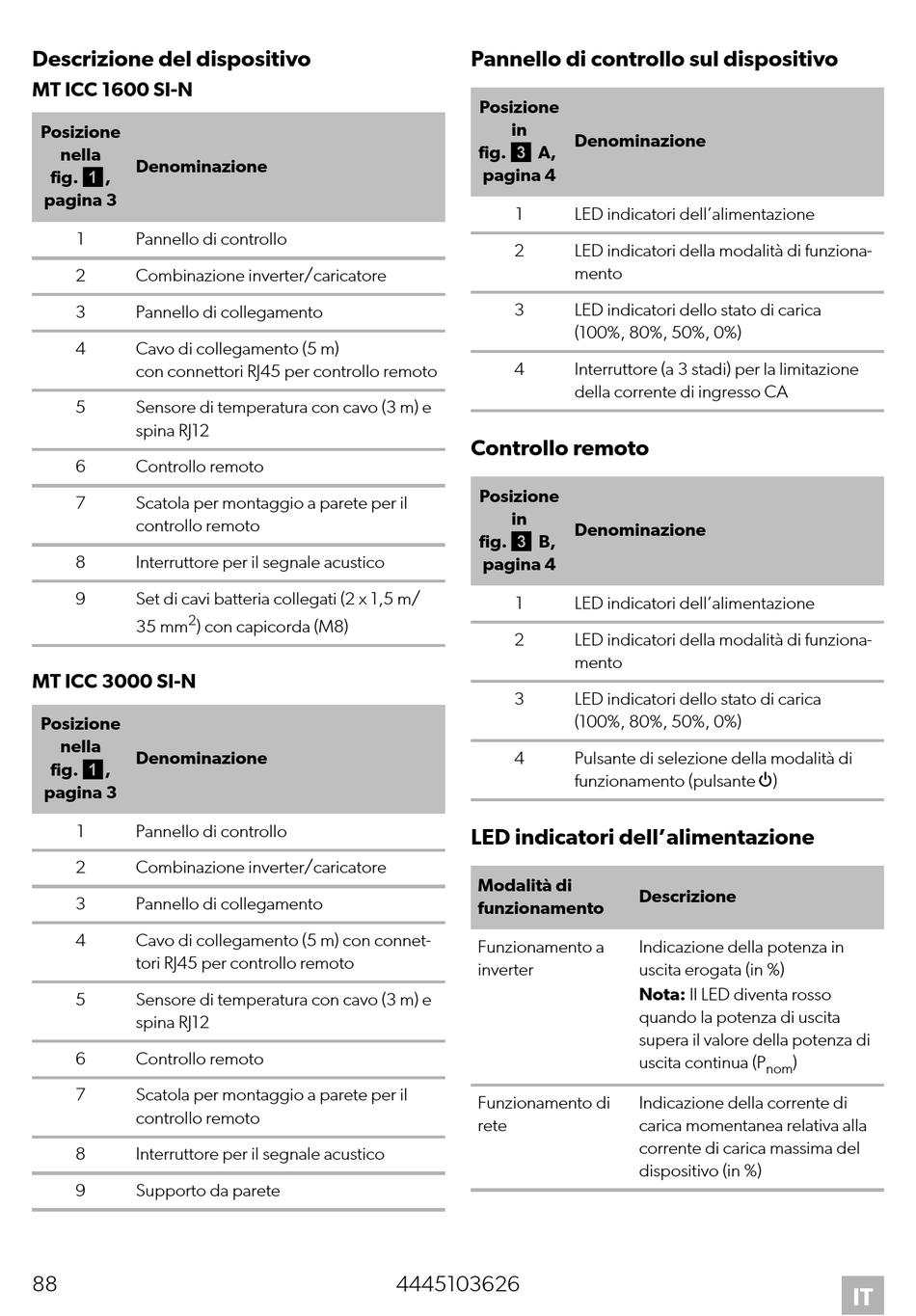

Descrizione del dispositivo

MT ICC 1600 SI-N
Posizione
nella
Denominazione
fig. 1,
pagina 3
1 Pannello di controllo
2 Combinazione inverter/caricatore
3 Pannello di collegamento
4 Cavo di collegamento (5 m)
con connettori RJ45 per controllo remoto
5 Sensore di temperatura con cavo (3 m) e
spina RJ12
6

Controllo remoto

7 Scatola per montaggio a parete per il
controllo remoto
8 Interruttore per il segnale acustico
9 Set di cavi batteria collegati (2 x 1,5 m/
2
35 mm ) con capicorda (M8)
MT ICC 3000 SI-N
Posizione
nella
Denominazione
fig. 1,
pagina 3
1 Pannello di controllo
2 Combinazione inverter/caricatore
3 Pannello di collegamento
4 Cavo di collegamento (5 m) con connet-
tori RJ45 per controllo remoto
5 Sensore di temperatura con cavo (3 m) e
spina RJ12
6 Controllo remoto
7 Scatola per montaggio a parete per il
controllo remoto
8 Interruttore per il segnale acustico
9 Supporto da parete
88
Pannello di controllo sul dispositivo
Posizione
in
fig. 3 A,
pagina 4
1
2
3
4
Controllo remoto
Posizione
in
fig. 3 B,
pagina 4
1
2
3
4
LED indicatori dell'alimentazione
Modalità di
funzionamento
Funzionamento a
inverter
Funzionamento di
rete
4445103626
Denominazione
LED indicatori dell'alimentazione
LED indicatori della modalità di funziona-
mento
LED indicatori dello stato di carica
(100%, 80%, 50%, 0%)
Interruttore (a 3 stadi) per la limitazione
della corrente di ingresso CA
Denominazione
LED indicatori dell'alimentazione
LED indicatori della modalità di funziona-
mento
LED indicatori dello stato di carica
(100%, 80%, 50%, 0%)
Pulsante di selezione della modalità di
funzionamento (pulsante P)
Descrizione
Indicazione della potenza in
uscita erogata (in %)
Nota: Il LED diventa rosso
quando la potenza di uscita
supera il valore della potenza di
uscita continua (P
Indicazione della corrente di
carica momentanea relativa alla
corrente di carica massima del
dispositivo (in %)
)
nom
