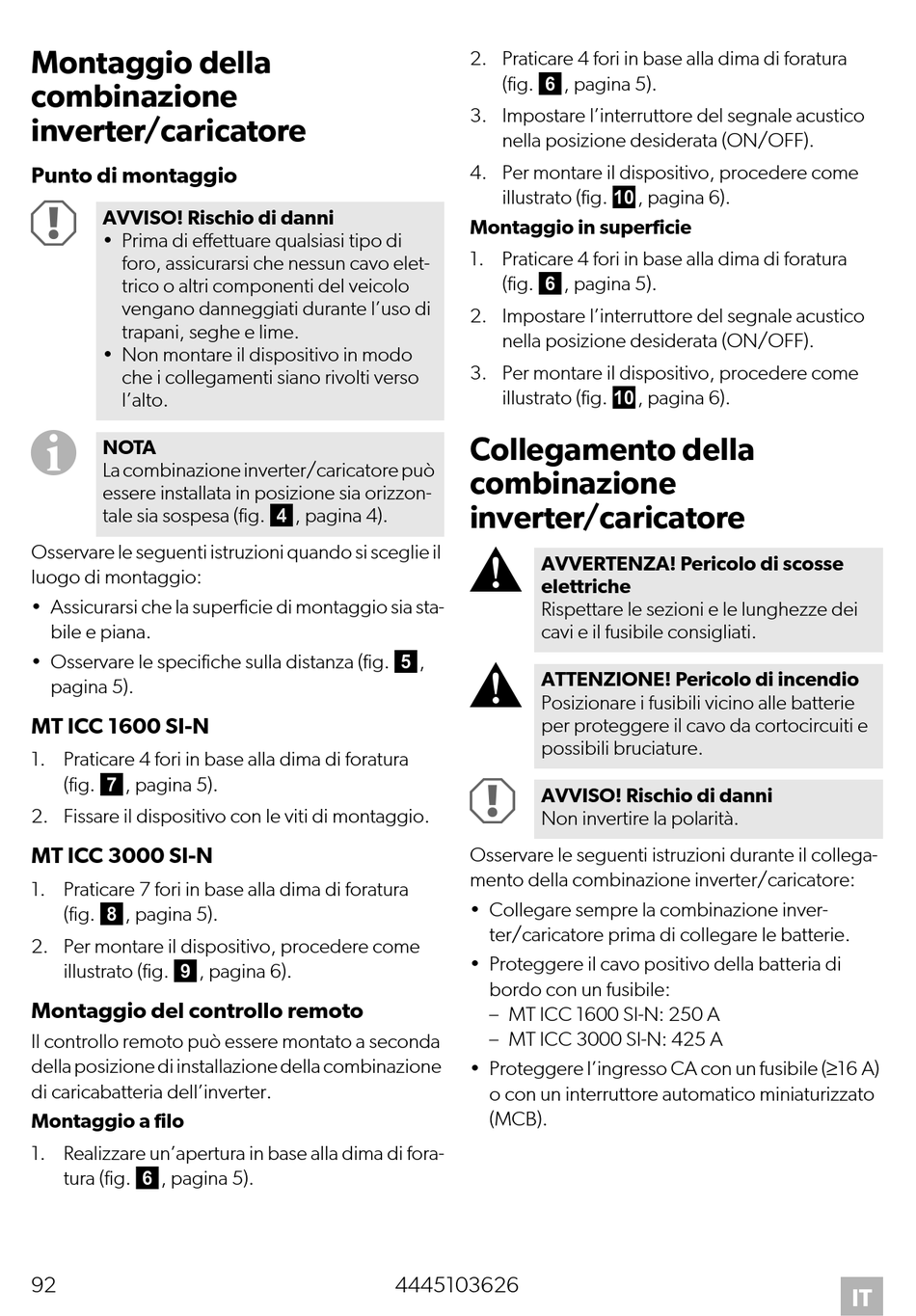

Montaggio della

combinazione
inverter/caricatore
Punto di montaggio
A
AVVISO! Rischio di danni
• Prima di effettuare qualsiasi tipo di
foro, assicurarsi che nessun cavo elet-
trico o altri componenti del veicolo
vengano danneggiati durante l'uso di
trapani, seghe e lime.
• Non montare il dispositivo in modo
che i collegamenti siano rivolti verso
l'alto.
I
NOTA
La combinazione inverter/caricatore può
essere installata in posizione sia orizzon-
tale sia sospesa (fig. 4, pagina 4).
Osservare le seguenti istruzioni quando si sceglie il
luogo di montaggio:
• Assicurarsi che la superficie di montaggio sia sta-
bile e piana.
• Osservare le specifiche sulla distanza (fig. 5,
pagina 5).
MT ICC 1600 SI-N
1. Praticare 4 fori in base alla dima di foratura
(fig. 7, pagina 5).
2. Fissare il dispositivo con le viti di montaggio.
MT ICC 3000 SI-N
1. Praticare 7 fori in base alla dima di foratura
(fig. 8, pagina 5).
2. Per montare il dispositivo, procedere come
illustrato (fig. 9, pagina 6).
Montaggio del controllo remoto
Il controllo remoto può essere montato a seconda
della posizione di installazione della combinazione
di caricabatteria dell'inverter.
Montaggio a filo
1. Realizzare un'apertura in base alla dima di fora-
tura (fig. 6, pagina 5).
92
2. Praticare 4 fori in base alla dima di foratura
(fig. 6, pagina 5).
3. Impostare l'interruttore del segnale acustico
nella posizione desiderata (ON/OFF).
4. Per montare il dispositivo, procedere come
illustrato (fig. 0, pagina 6).
Montaggio in superficie
1. Praticare 4 fori in base alla dima di foratura
(fig. 6, pagina 5).
2. Impostare l'interruttore del segnale acustico
nella posizione desiderata (ON/OFF).
3. Per montare il dispositivo, procedere come
illustrato (fig. 0, pagina 6).

Collegamento della

combinazione
inverter/caricatore
!
AVVERTENZA! Pericolo di scosse
elettriche
Rispettare le sezioni e le lunghezze dei
cavi e il fusibile consigliati.
!
ATTENZIONE! Pericolo di incendio
Posizionare i fusibili vicino alle batterie
per proteggere il cavo da cortocircuiti e
possibili bruciature.
A
AVVISO! Rischio di danni
Non invertire la polarità.
Osservare le seguenti istruzioni durante il collega-
mento della combinazione inverter/caricatore:
• Collegare sempre la combinazione inver-
ter/caricatore prima di collegare le batterie.
• Proteggere il cavo positivo della batteria di
bordo con un fusibile:
– MT ICC 1600 SI-N: 250 A
– MT ICC 3000 SI-N: 425 A
• Proteggere l'ingresso CA con un fusibile (≥16 A)
o con un interruttore automatico miniaturizzato
(MCB).
4445103626
IT
