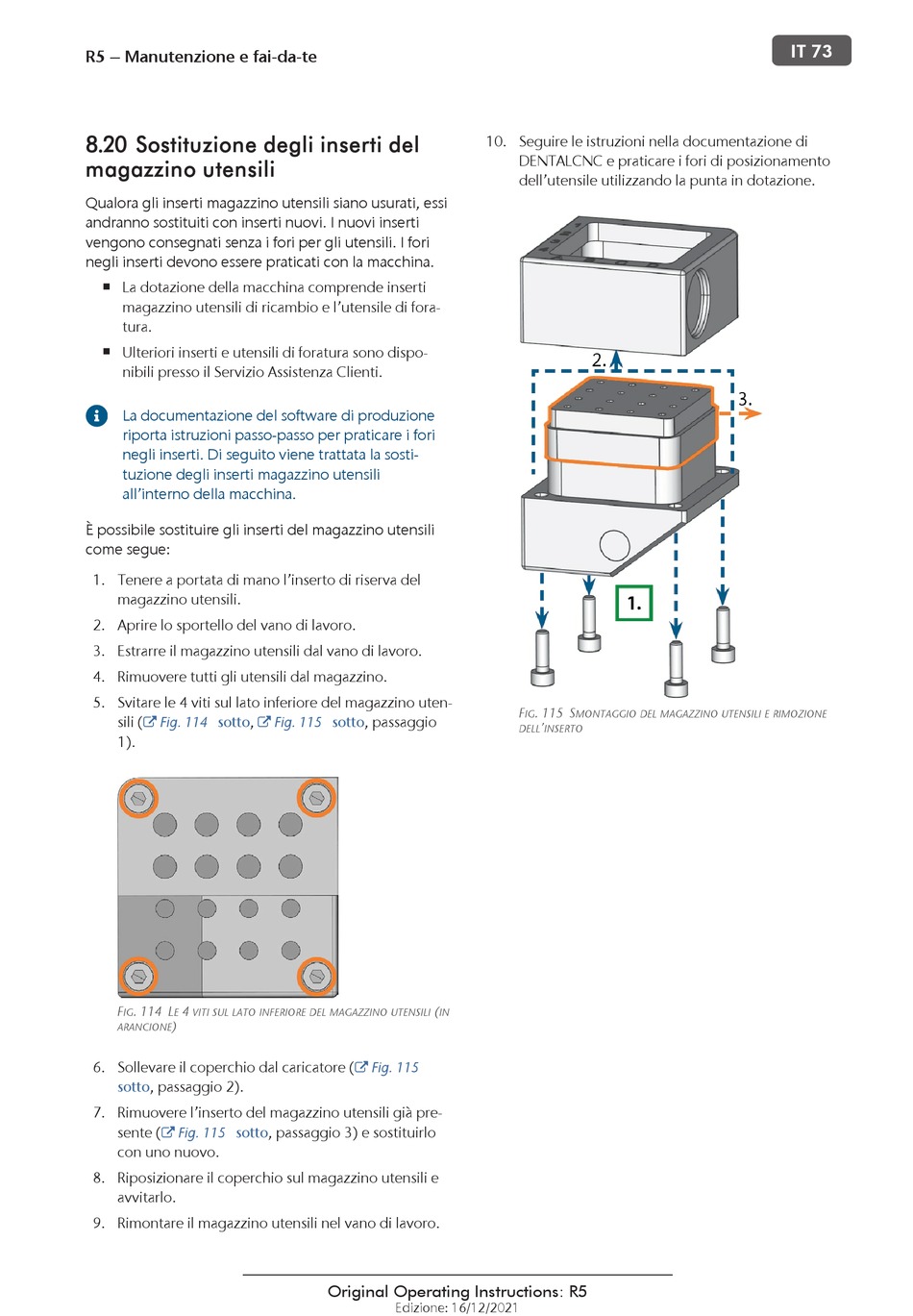

R5 – Manutenzione e fai-da-te
8.20 Sostituzione degli inserti del
magazzino utensili
Qualora gli inserti magazzino utensili siano usurati, essi
andranno sostituiti con inserti nuovi. I nuovi inserti
vengono consegnati senza i fori per gli utensili. I fori
negli inserti devono essere praticati con la macchina.
La dotazione della macchina comprende inserti
n
magazzino utensili di ricambio e l'utensile di fora-
tura.
Ulteriori inserti e utensili di foratura sono dispo-
n
nibili presso il Servizio Assistenza Clienti.
La documentazione del software di produzione
riporta istruzioni passo-passo per praticare i fori
negli inserti. Di seguito viene trattata la sosti-
tuzione degli inserti magazzino utensili
all'interno della macchina.
È possibile sostituire gli inserti del magazzino utensili
come segue:
1. Tenere a portata di mano l'inserto di riserva del
magazzino utensili.
2. Aprire lo sportello del vano di lavoro.
3. Estrarre il magazzino utensili dal vano di lavoro.
4. Rimuovere tutti gli utensili dal magazzino.
5. Svitare le 4 viti sul lato inferiore del magazzino uten-
sili ( ,
Fig. 114 sotto
 
1).
F . 114 L 4
IG E VITI SUL LATO INFERIORE DEL MAGAZZINO UTENSILI
)
ARANCIONE
6. Sollevare il coperchio dal caricatore (
, passaggio 2).
sotto
7. Rimuovere l'inserto del magazzino utensili già pre-
sente (
Fig. 115 sotto

con uno nuovo.
8. Riposizionare il coperchio sul magazzino utensili e
avvitarlo.
9. Rimontare il magazzino utensili nel vano di lavoro.
, passaggio
Fig. 115 sotto
(
IN
Fig. 115

, passaggio 3) e sostituirlo
Original Operating Instructions: R5
Edizione: 16/12/2021
10. Seguire le istruzioni nella documentazione di
DENTALCNC e praticare i fori di posizionamento
dell'utensile utilizzando la punta in dotazione.
F . 115 S
IG MONTAGGIO DEL MAGAZZINO UTENSILI E RIMOZIONE
'
DELL INSERTO
