R5 – Funcionamiento: ejecutar tareas

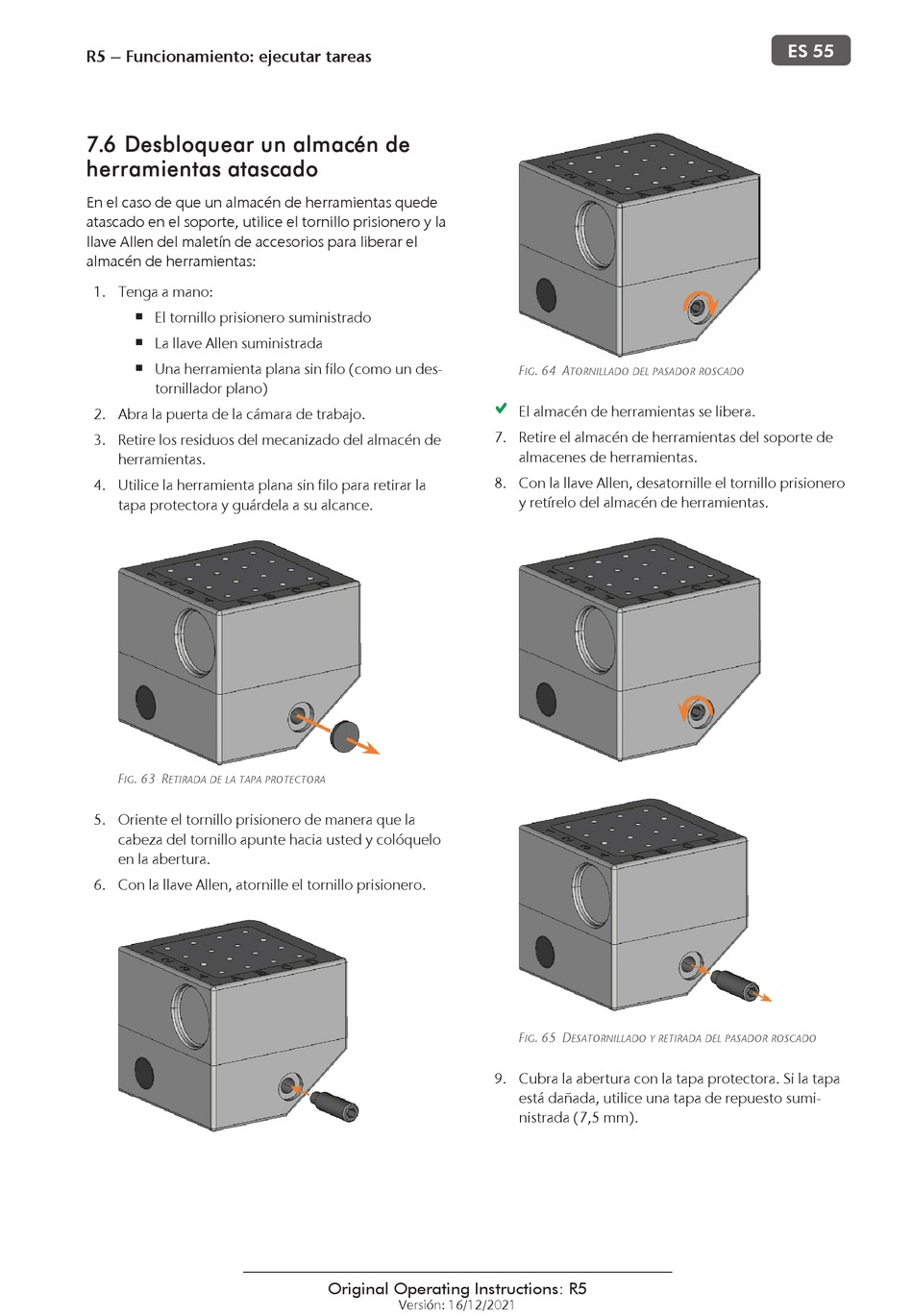

7.6 Desbloquear un almacén de
herramientas atascado
En el caso de que un almacén de herramientas quede
atascado en el soporte, utilice el tornillo prisionero y la
llave Allen del maletín de accesorios para liberar el
almacén de herramientas:
1. Tenga a mano:
El tornillo prisionero suministrado
n
La llave Allen suministrada
n
Una herramienta plana sin filo (como un des-
n
tornillador plano)
2. Abra la puerta de la cámara de trabajo.
3. Retire los residuos del mecanizado del almacén de
herramientas.
4. Utilice la herramienta plana sin filo para retirar la
tapa protectora y guárdela a su alcance.
F . 63 R
IG ETIRADA DE LA TAPA PROTECTORA
5. Oriente el tornillo prisionero de manera que la
cabeza del tornillo apunte hacia usted y colóquelo
en la abertura.
6. Con la llave Allen, atornille el tornillo prisionero.
7. Retire el almacén de herramientas del soporte de
8. Con la llave Allen, desatornille el tornillo prisionero
9. Cubra la abertura con la tapa protectora. Si la tapa
Original Operating Instructions: R5
Versión: 16/12/2021
F . 64 A
IG TORNILLADO DEL PASADOR ROSCADO
El almacén de herramientas se libera.
almacenes de herramientas.
y retírelo del almacén de herramientas.
F . 65 D
IG ESATORNILLADO Y RETIRADA DEL PASADOR ROSCADO
está dañada, utilice una tapa de repuesto sumi-
nistrada (7,5 mm).
ES 55
