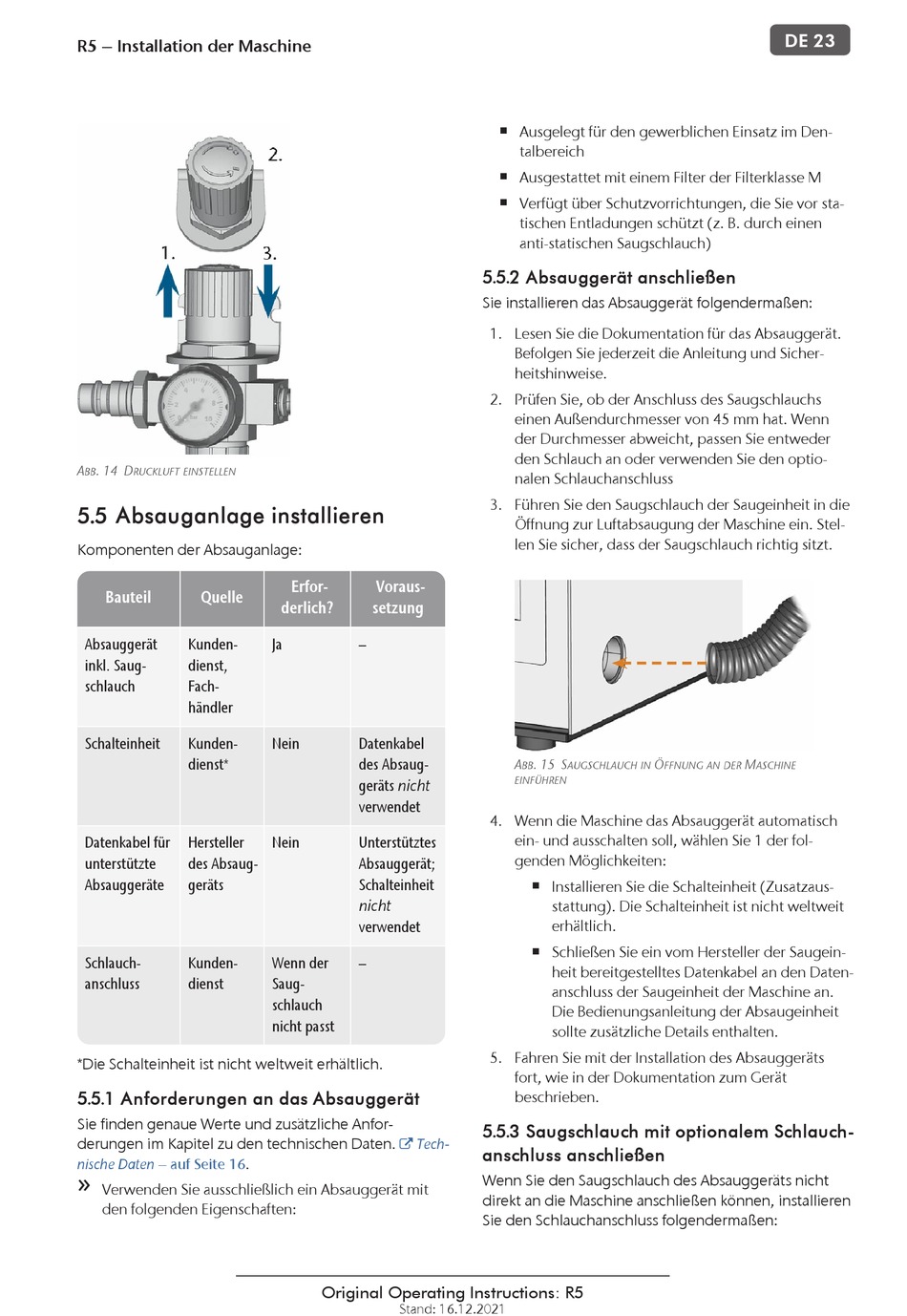

R5 – Installation der Maschine
A . 14 D
BB RUCKLUFT EINSTELLEN

5.5 Absauganlage installieren

Komponenten der Absauganlage:
Bauteil Quelle
Absauggerät Kunden-
inkl. Saug- dienst,
schlauch Fach-
händler
Schalteinheit Kunden-
dienst
*
Datenkabel für Hersteller
unterstützte des Absaug-
Absauggeräte geräts
Schlauch- Kunden-
anschluss dienst
Die Schalteinheit ist nicht weltweit erhältlich.
*
5.5.1 Anforderungen an das Absauggerät
Sie finden genaue Werte und zusätzliche Anfor-
derungen im Kapitel zu den technischen Daten.
.
nische Daten – auf Seite 16
Verwenden Sie ausschließlich ein Absauggerät mit
den folgenden Eigenschaften:
Erfor- Voraus-
derlich? setzung
Ja –
Nein Datenkabel
des Absaug-
geräts nicht
verwendet
Nein Unterstütztes
Absauggerät;
Schalteinheit
nicht
verwendet
Wenn der –
Saug-
schlauch
nicht passt
Tech-

Original Operating Instructions: R5
Stand: 16.12.2021
Ausgelegt für den gewerblichen Einsatz im Den-
n
talbereich
Ausgestattet mit einem Filter der Filterklasse M
n
Verfügt über Schutzvorrichtungen, die Sie vor sta-
n
tischen Entladungen schützt (z. B. durch einen
anti-statischen Saugschlauch)
5.5.2 Absauggerät anschließen
Sie installieren das Absauggerät folgendermaßen:
1. Lesen Sie die Dokumentation für das Absauggerät.
Befolgen Sie jederzeit die Anleitung und Sicher-
heitshinweise.
2. Prüfen Sie, ob der Anschluss des Saugschlauchs
einen Außendurchmesser von 45 mm hat. Wenn
der Durchmesser abweicht, passen Sie entweder
den Schlauch an oder verwenden Sie den optio-
nalen Schlauchanschluss
3. Führen Sie den Saugschlauch der Saugeinheit in die
Öffnung zur Luftabsaugung der Maschine ein. Stel-
len Sie sicher, dass der Saugschlauch richtig sitzt.
A . 15 S
BB AUGSCHLAUCH IN
EINFÜHREN
4. Wenn die Maschine das Absauggerät automatisch
ein- und ausschalten soll, wählen Sie 1 der fol-
genden Möglichkeiten:
Installieren Sie die Schalteinheit (Zusatzaus-
n
stattung). Die Schalteinheit ist nicht weltweit
erhältlich.
Schließen Sie ein vom Hersteller der Saugein-
n
heit bereitgestelltes Datenkabel an den Daten-
anschluss der Saugeinheit der Maschine an.
Die Bedienungsanleitung der Absaugeinheit
sollte zusätzliche Details enthalten.
5. Fahren Sie mit der Installation des Absauggeräts
fort, wie in der Dokumentation zum Gerät
beschrieben.
5.5.3 Saugschlauch mit optionalem Schlauch-
anschluss anschließen
Wenn Sie den Saugschlauch des Absauggeräts nicht
direkt an die Maschine anschließen können, installieren
Sie den Schlauchanschluss folgendermaßen:
DE 23
Ö M
FFNUNG AN DER ASCHINE
