5.2
Anschlüsse Vorderseite
®
Das maxium
von Gebrüder Martin kann mit drei verschiedenen Versionen (m, i und e) von
Buchsenmodulen für die HF-Ausgänge ausgestattet werden, siehe Kapitel 5.1 „Übersicht",
Seite 39.
5.2.1
Monopolare Anschlüsse
VORSICHT
Verletzungsgefahr durch unzulässiges Zubehör!
Auf dem Zubehörmarkt sind Anschlusskabel für bipolares Zubehör erhältlich, welche sich
ebenfalls an der monopolaren Standard-Anschlussbuchse M1 oder M2 anschließen lassen.
Aus sicherheitstechnischen Gründen dürfen diese Kabel hier nicht verwendet werden!
42

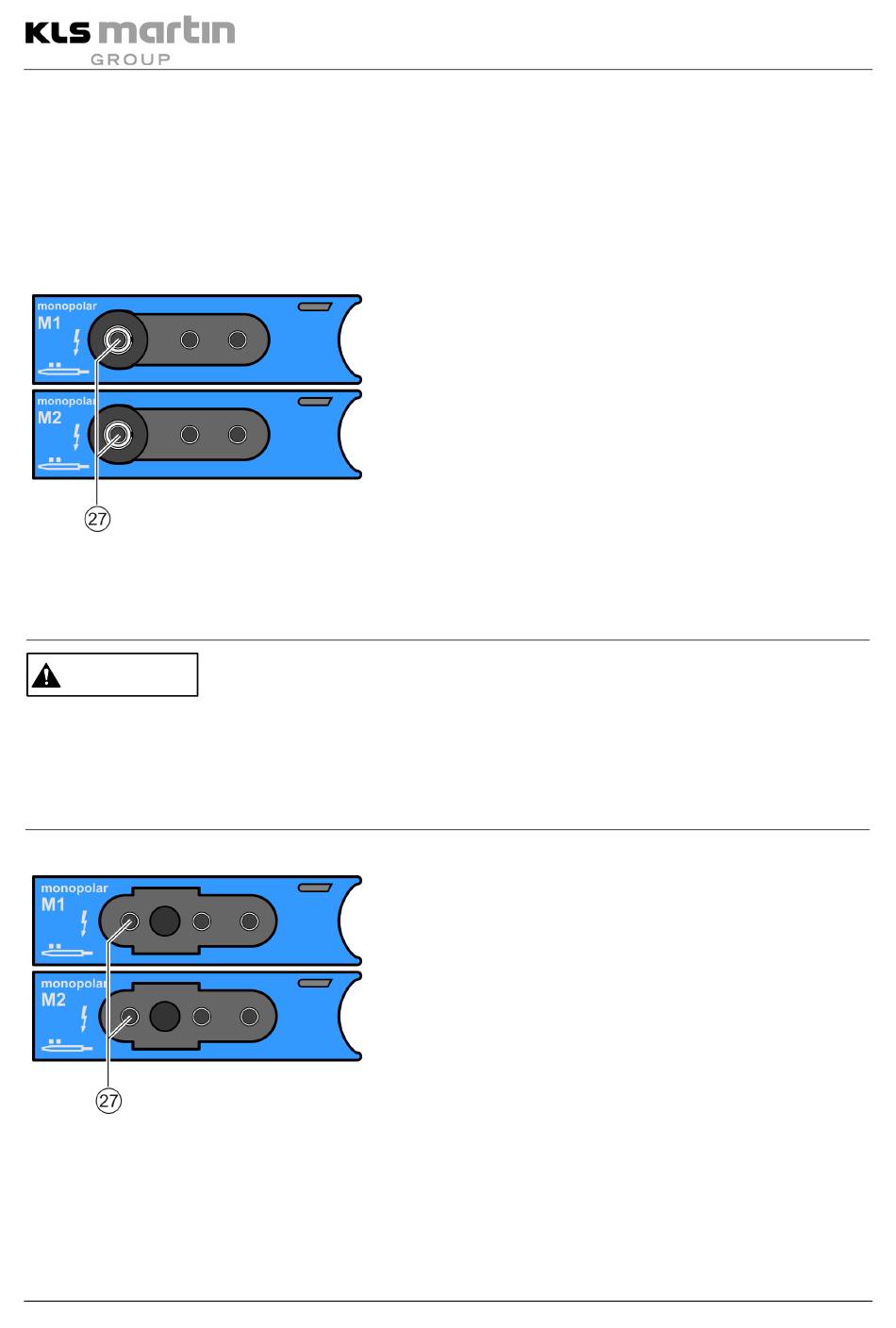

Bei dem Buchsenmodul der maxium
die Buchsen M1 und M2 für Standard-Instrumente von
Gebrüder Martin geeignet.
Folgende Kabel können hier angeschlossen werden:
Anschlusskabel mit dem Rundstecker von Gebrüder
•
Martin
Anschlusskabel mit US-3-Pin-Stecker
•
Instrumentenkabel mit einfachem 4-mm-Stecker
•
(Bananenstecker)
Für diesen Stecker die linke Anschlussbuchse (27)
verwenden. Einstecken in einen der benachbarten
Steuerkontakte führt zu einer Fehlfunktion!
Bei dem Buchsenmodul der maxium
Buchsen M1 und M2 für den internationalen Standard
geeignet.
Folgende Kabel können hier angeschlossen werden:
Anschlusskabel mit einem 8-mm-„Bovie-Plug"-
•
Stecker
Anschlusskabel mit US-3-Pin-Stecker
•
Instrumentenkabel mit einfachem 4-mm-Stecker
•
für die linke Anschlussbuchse (27, z. B. für einen
Handgriff). Ein Einstecken in einen der benachbar-
ten Steuerkontakte führt zu einer Fehlfunktion!
Gebrauchsanweisung
Elektrochirurgiegerät maxium
mit maxium
®
m-Version sind
®
i-Version sind die
®
®
-Beamer
Revision 10
