Gebrauchsanweisung
Elektrochirurgiegerät maxium
®
mit maxium
-Beamer
Diese kontinuierliche Darstellung der Kontaktveränderung ist sehr hilfreich bei der Lokalisie-
rung von Kontaktproblemen mit der Neutralelektrode. Manchmal geht bei geteilten Elektroden
der NE-Alarm nach Applikation der Elektrode auf der Haut nicht aus. Bewegt sich der Zeiger
des Indikators langsam vom linken Rand weg in das gelbe Feld hinein, dann hat der Patient
einen besonders hohen Hautwiderstand. Dafür können das Alter des Patienten, die ethnolo-
gische Herkunft oder andere Gründe die Erklärung sein. In der Regel ist zu erwarten, dass in
einem solchen Fall der Alarm verspätet ausgeht. Bewegt sich der Zeiger nicht, dann besteht
mit großer Wahrscheinlichkeit eine Unterbrechung im Überwachungskreis, z. B. beim Übergang
vom Kabelanschlussclip auf die NE. Hin- und Her-Bewegungen des Zeigers signalisieren einen
unsteten Kontakt im Überwachungskreis, den man mit größter Wahrscheinlichkeit im Bereich
des Anschlusssteckers am maxium
Revision 10
®

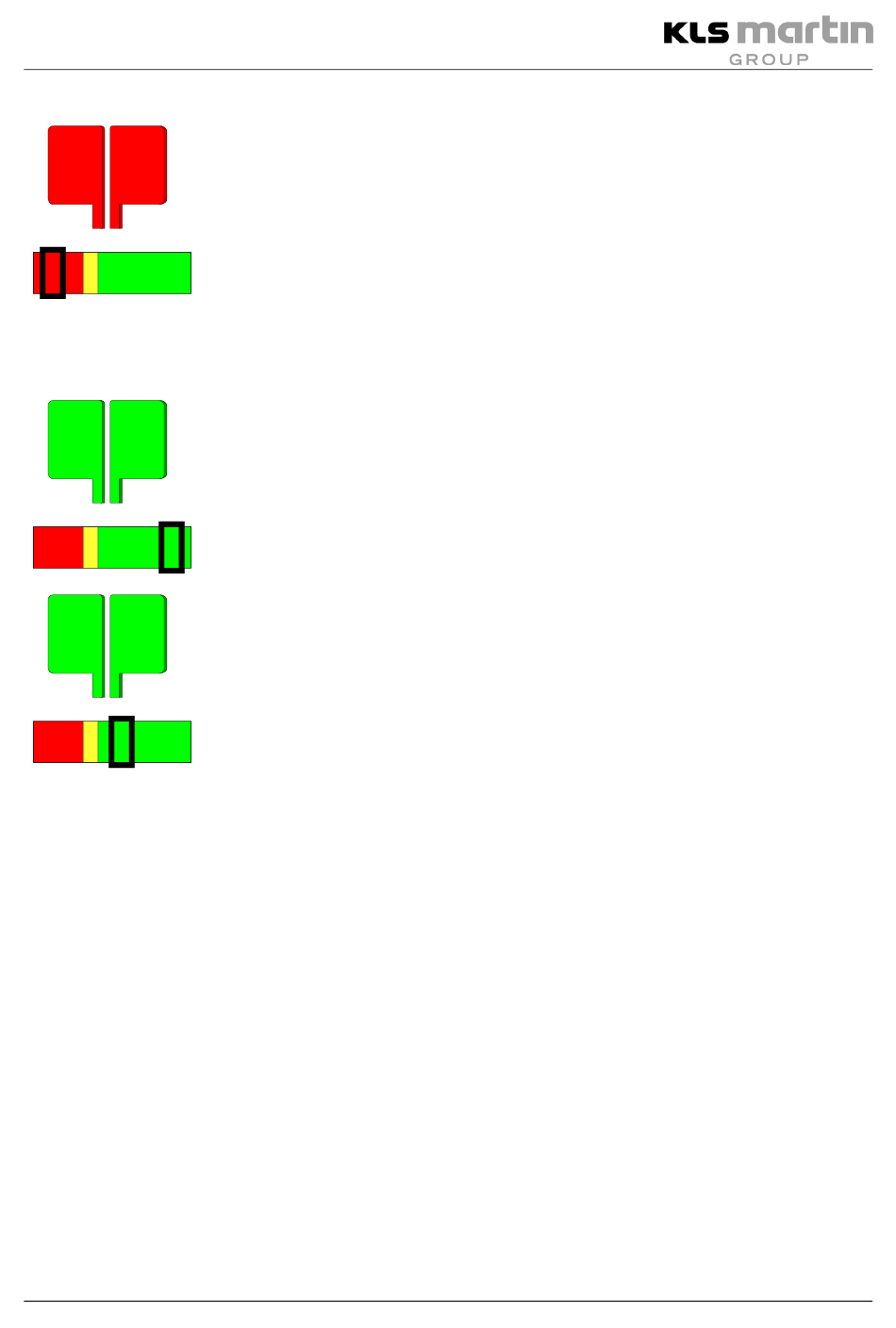

Der Status der Neutralelektrode wird über eine Leuchte neben der
NE-Anschlussbuchse sowie oben rechts auf dem Bildschirm angegeben.
Wenn keine Neutralelektrode angeschlossen ist, dann blinkt die Leuchte an
der Anschlussbuchse rot, auf dem Bildschirm sieht man die Darstellung
einer roten geteilten Neutralelektrode, darunter einen Indikator, der den
Applikationsstatus der Neutralelektrode als variables Signal darstellt.
Die Darstellung dieses Indikators lässt sich auf Wunsch abstellen, siehe
Kapitel 9.6.4 „Neutralelektrode", Seite 95. In diesem Zustand lässt sich
kein monopolarer HF-Strom aktivieren. Beim Versuch, einen HF-Strom zu
aktivieren, ertönt ein intermittierender Ton als akustisches Warnsignal und
eine Meldung in der Statuszeile des Bildschirms erscheint.
Bei Anschluss einer geteilten Neutralelektrode, die korrekt auf der Haut
eines Patienten klebt, ändert sich nach kurzer Einlaufzeit die Farbe der
Statusleuchte neben der NE-Anschlussbuchse auf grün. Die Darstellung der
NE auf dem Bildschirm ändert sich auf grün. Der Zeiger des Indikators
(schwarzer Rahmen) befindet sich nun im grünen Feld. Nun lässt sich auch
monopolarer HF-Strom aktivieren.
Das PCS prüft während der Zeit, in der die Neutralelektrode auf der Haut
des Patienten appliziert ist, den Widerstand des Hautkontakts. Der
niedrigste gemessene Widerstand wird als Bezugspunkt für die Anlage-
qualität genommen und repräsentiert die rechte Position des Zeigers.
Steigt der zwischen den beiden Hälften der Neutralelektrode gemessene
Widerstand im weiteren Verlauf der Anwendung wieder an, dann bewegt
sich der Zeiger des Indikators nach links und signalisiert so eine Ver-
schlechterung des Hautkontakts. Ursache dafür kann eine Ablösung der
Neutralelektrode von der Haut aufgrund von Umlagerung des Patienten
sein oder eine Austrocknung der Klebeelektrode (Resorption von Wasser
durch die Haut) bei sehr langen Operationen.
®
oder im Bereich des Kabelanschlussclips finden wird.
73
