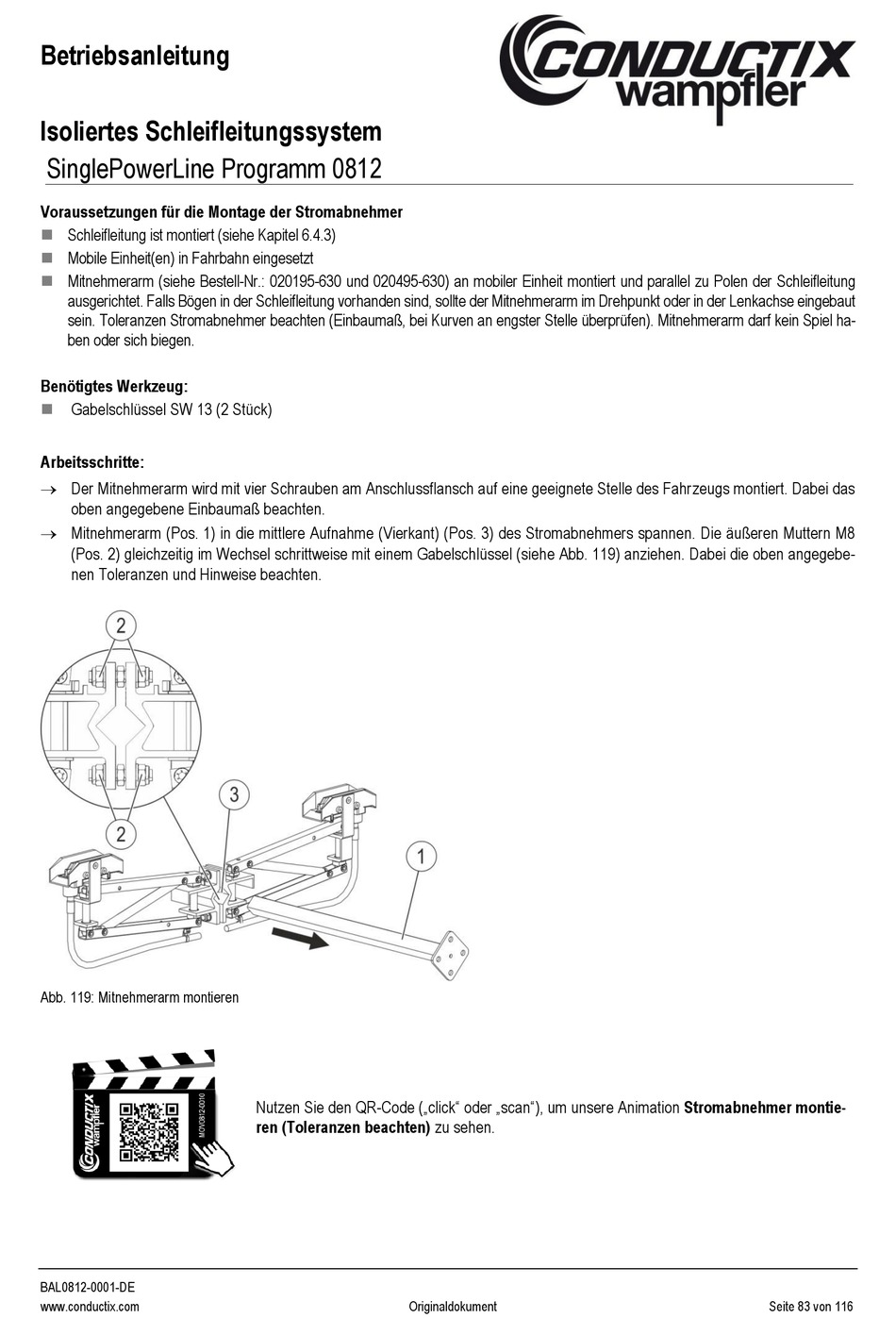

Conductix-Wampfler SinglePowerLine Programm 0812 Betriebsanleitung Seite 83

Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
Voraussetzungen für die Montage der Stromabnehmer
Schleifleitung ist montiert (siehe Kapitel 6.4.3)
◼
Mobile Einheit(en) in Fahrbahn eingesetzt
◼
◼ Mitnehmerarm (siehe Bestell-Nr.: 020195-630 und 020495-630) an mobiler Einheit montiert und parallel zu Polen der Schleifleitung
ausgerichtet. Falls Bögen in der Schleifleitung vorhanden sind, sollte der Mitnehmerarm im Drehpunkt oder in der Lenkachse eingebaut
sein. Toleranzen Stromabnehmer beachten (Einbaumaß, bei Kurven an engster Stelle überprüfen). Mitnehmerarm darf kein Spiel ha-
ben oder sich biegen.
Benötigtes Werkzeug:
◼ Gabelschlüssel SW 13 (2 Stück)
Arbeitsschritte:
→ Der Mitnehmerarm wird mit vier Schrauben am Anschlussflansch auf eine geeignete Stelle des Fahrzeugs montiert. Dabei das
oben angegebene Einbaumaß beachten.
→ Mitnehmerarm (Pos. 1) in die mittlere Aufnahme (Vierkant) (Pos. 3) des Stromabnehmers spannen. Die äußeren Muttern M8
(Pos. 2) gleichzeitig im Wechsel schrittweise mit einem Gabelschlüssel (siehe Abb. 119) anziehen. Dabei die oben angegebe-
nen Toleranzen und Hinweise beachten.
Abb. 119: Mitnehmerarm montieren
BAL0812-0001-DE
www.conductix.com
Nutzen Sie den QR-Code („click" oder „scan"), um unsere Animation Stromabnehmer montie-
ren (Toleranzen beachten) zu sehen.
