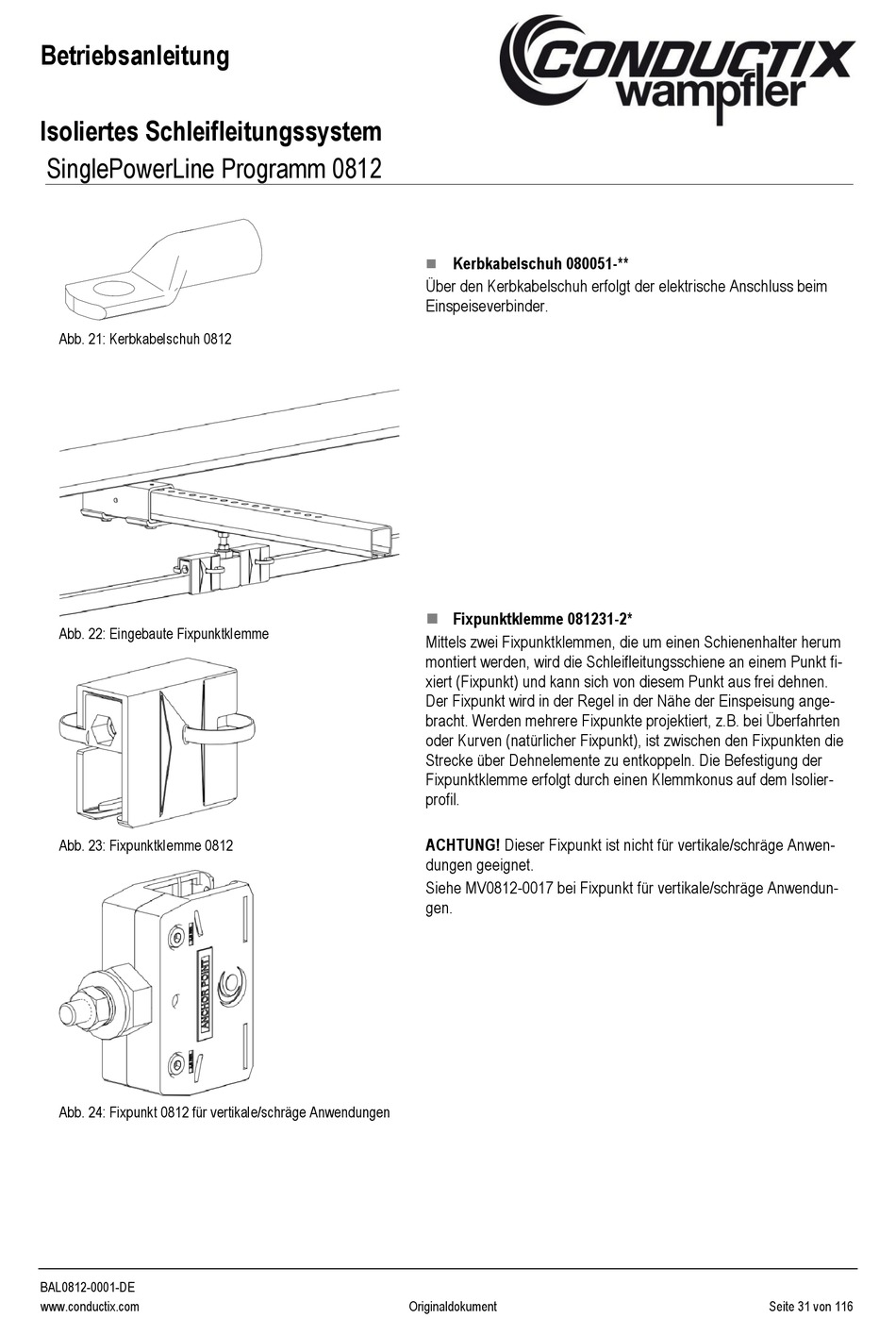

Abb. 21: Kerbkabelschuh 0812
Abb. 22: Eingebaute Fixpunktklemme
Abb. 23: Fixpunktklemme 0812
Abb. 24: Fixpunkt 0812 für vertikale/schräge Anwendungen
BAL0812-0001-DE
www.conductix.com
Kerbkabelschuh 080051-**
◼
Über den Kerbkabelschuh erfolgt der elektrische Anschluss beim
Einspeiseverbinder.
Fixpunktklemme 081231-2*
◼
Mittels zwei Fixpunktklemmen, die um einen Schienenhalter herum
montiert werden, wird die Schleifleitungsschiene an einem Punkt fi-
xiert (Fixpunkt) und kann sich von diesem Punkt aus frei dehnen.
Der Fixpunkt wird in der Regel in der Nähe der Einspeisung ange-
bracht. Werden mehrere Fixpunkte projektiert, z.B. bei Überfahrten
oder Kurven (natürlicher Fixpunkt), ist zwischen den Fixpunkten die
Strecke über Dehnelemente zu entkoppeln. Die Befestigung der
Fixpunktklemme erfolgt durch einen Klemmkonus auf dem Isolier-
profil.
ACHTUNG! Dieser Fixpunkt ist nicht für vertikale/schräge Anwen-
dungen geeignet.
Siehe MV0812-0017 bei Fixpunkt für vertikale/schräge Anwendun-
gen.
