Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812

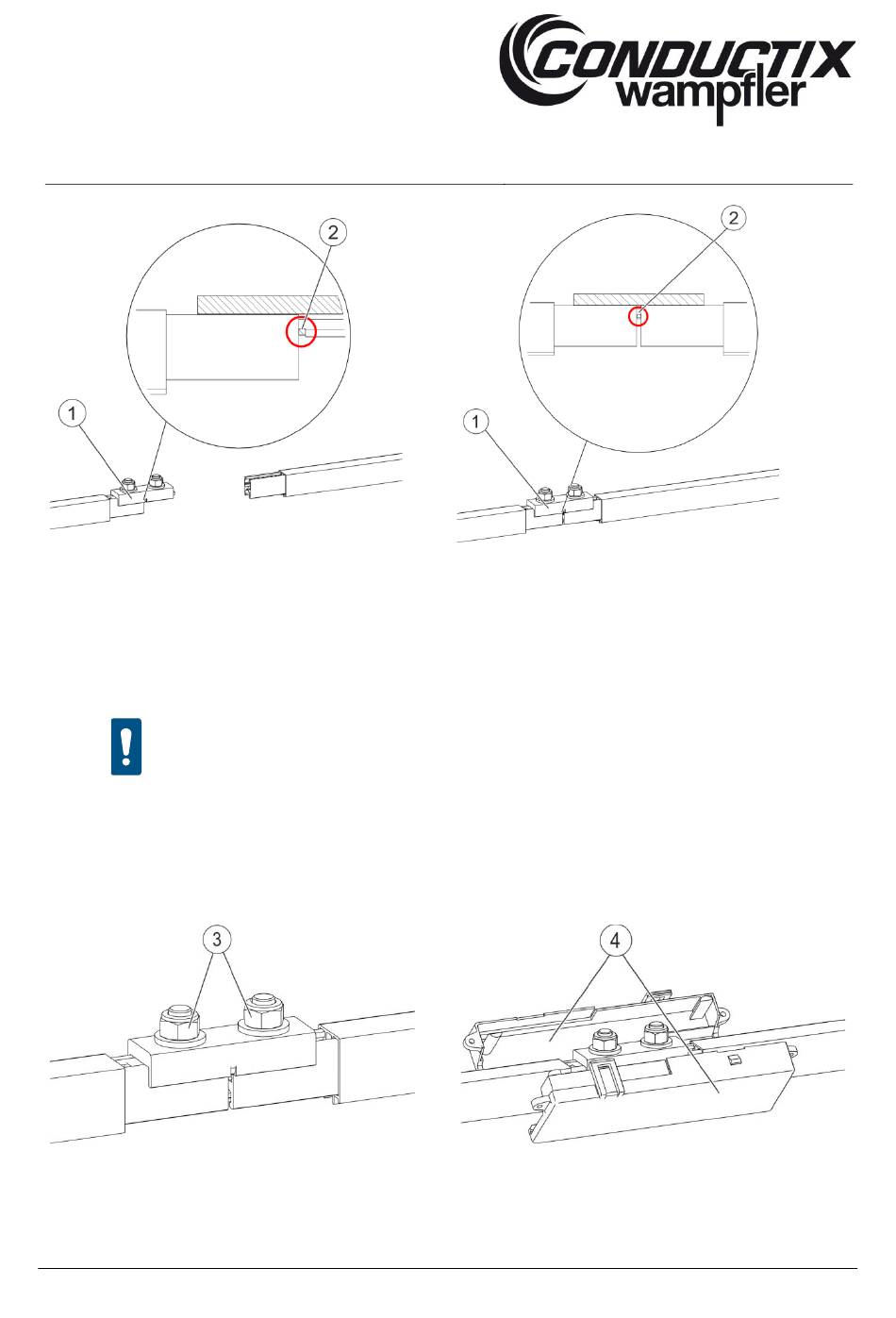

Abb. 76: Verbinder bis zur Kerbe auf das erste Stromschienenende
schieben
→ Den Verbinder (Pos. 1) bis zur Kerbe (Pos. 2) auf das erste Stromschienenende schieben (siehe Abb. 76). Ein Spalt von 2 bis
max. 3 mm zwischen den Schienenenden ist funktionsbedingt notwendig. Das Spannblech (Pos. 6, siehe Abb. 82) muss dabei
im Hohlprofil der Stromschiene liegen.
HINWEIS!
→ Die Stromschiene des zweiten Schienenendes bis zur Kerbe (Pos. 2) des Verbinders schieben (siehe Abb. 77).
→ Die M8 Muttern des Verbinders (Pos. 3) mit dem vorgeschriebenen Drehmoment (SW 13, Drehmomentschlüssel: 10 Nm bei
Edelstahl-Muttern, 12 Nm bei verzinkten Muttern) anziehen.
Abb. 78: Muttern M10 / M12 anziehen
BAL0812-0001-DE
www.conductix.com
Bei Aluminium-Edelstahl-Schleifleitungen sowie CopperECO gibt es einen Anschlag, der den
funktionsbedingt benötigten Spalt von 2 bis max. 3 mm zwischen den Schienenenden sicher-
stellt. Bei Kupferschleifleitungen muss dieser Spalt manuell eingestellt werden.
Abb. 77: Verbinder mit Kerbe (Pos. 2) – auf beide Stromschienenen-
den geschoben
Abb. 79: Verbinderkappenhälften über dem Verbinder schließen
