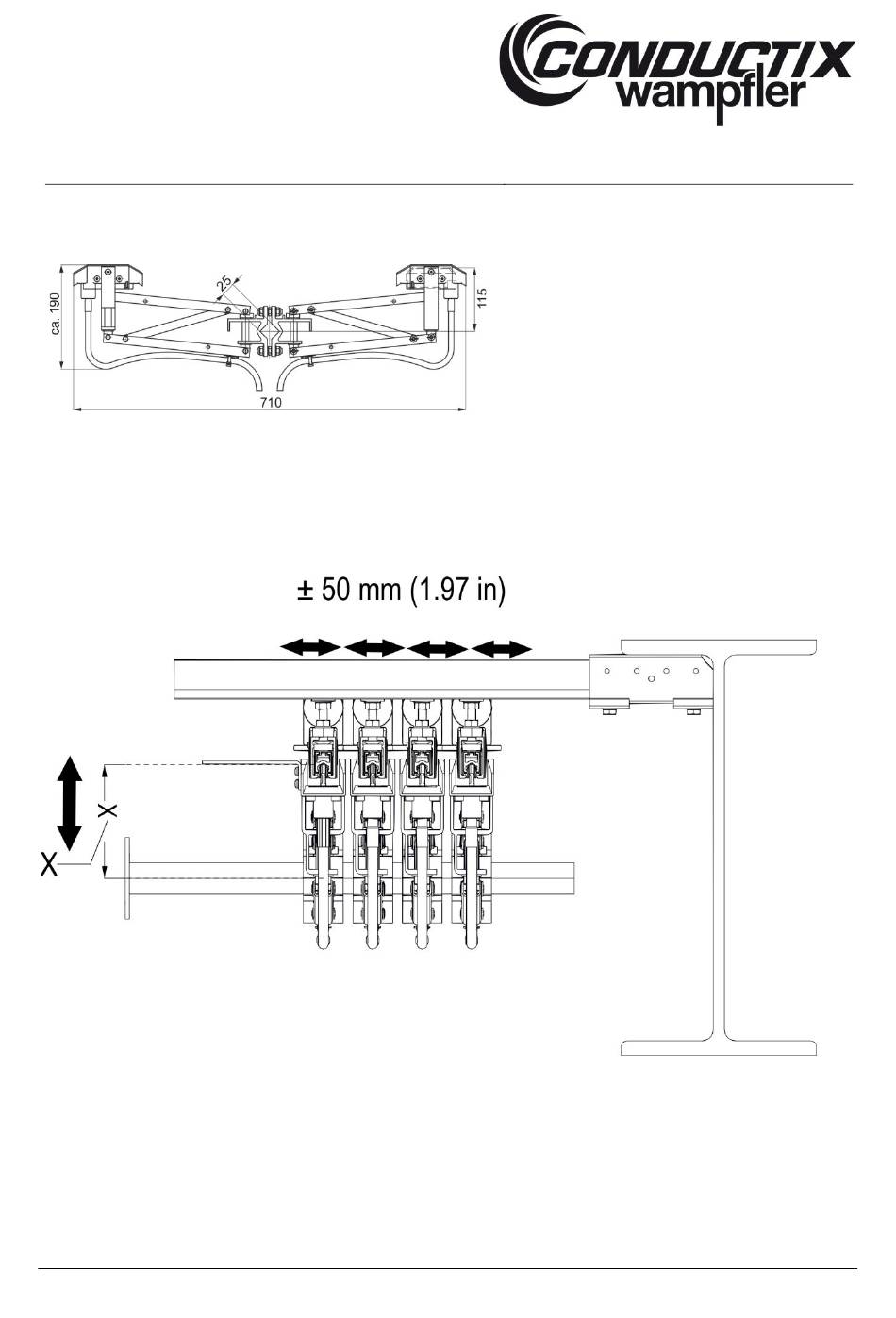

Abb. 112: Einbaumaße des Doppelstromabnehmers 500 A
Abb. 113: Mittelachse des Stromabnehmers exakt auf die Mittelachse der Schleifleitung montieren
BAL0812-0001-DE
www.conductix.com
Doppelstromabnehmer (200 A)
Maximale Strombelastung: 200 A
Max. Fahrgeschwindigkeit: 600 m/min; höhere Fahr-
geschwindigkeiten auf Anfrage
Anpresskraft: 2 x 20 N
Seitliche Auslenkung: max. ± 50 mm
Arbeitshub in Eingriffsrichtung: max. ± 50 mm
Anschlussleitung: 16 mm
längere Anschlussleitung auf Anfrage
Distanz zwischen Achse des Mitnehmerarms und
Schleiffläche der Schiene (Einbau-Nennmaß):
115 mm (siehe Abb. 113)
Temperaturbereich Leitungen: -15° C bis + 55°C
(Umgebung), abweichende Temperaturanforderungen
auf Anfrage
