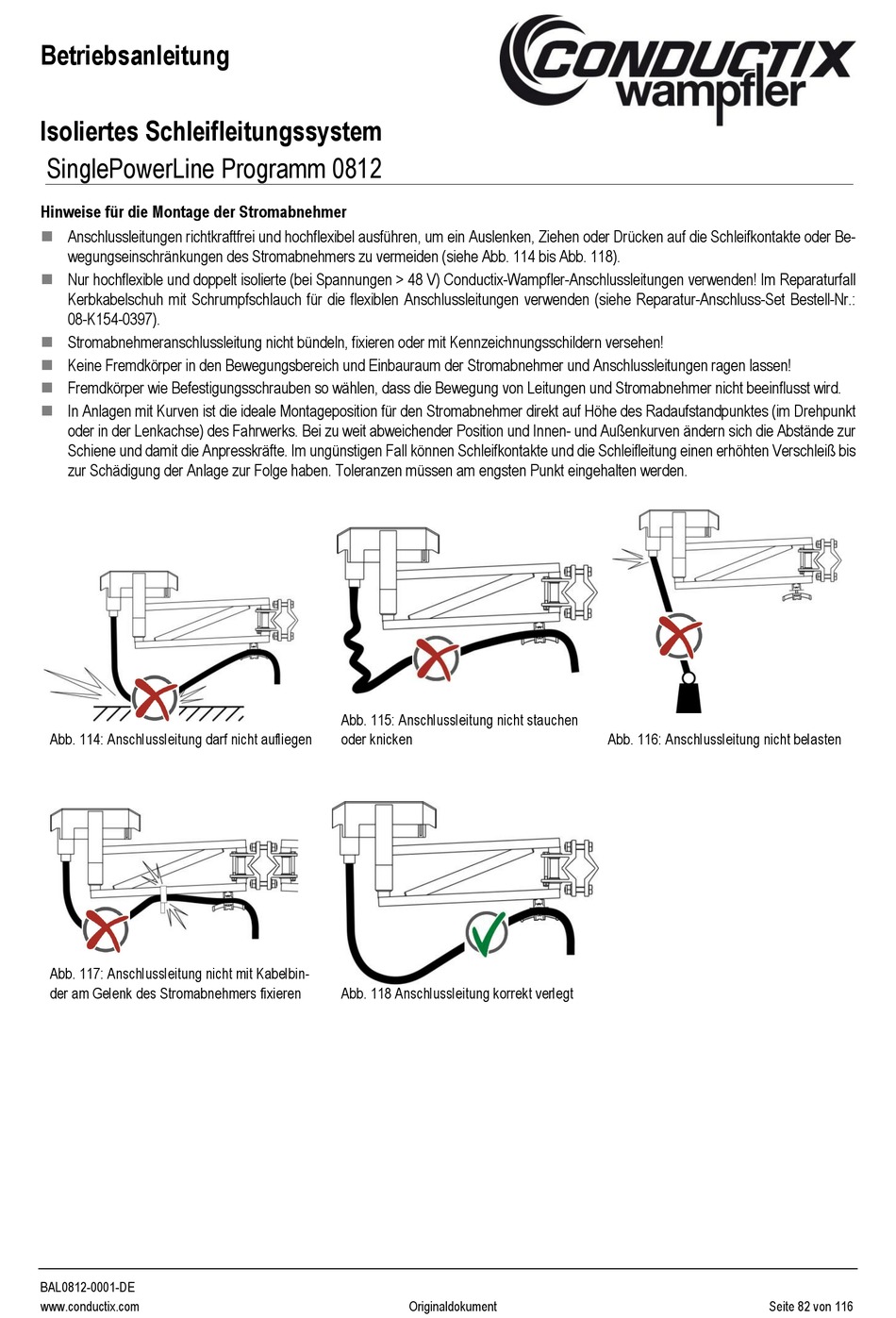

Conductix-Wampfler SinglePowerLine Programm 0812 Betriebsanleitung Seite 82

Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
Hinweise für die Montage der Stromabnehmer
Anschlussleitungen richtkraftfrei und hochflexibel ausführen, um ein Auslenken, Ziehen oder Drücken auf die Schleifkontakte oder Be-
◼
wegungseinschränkungen des Stromabnehmers zu vermeiden (siehe Abb. 114 bis Abb. 118).
Nur hochflexible und doppelt isolierte (bei Spannungen > 48 V) Conductix-Wampfler-Anschlussleitungen verwenden! Im Reparaturfall
◼
Kerbkabelschuh mit Schrumpfschlauch für die flexiblen Anschlussleitungen verwenden (siehe Reparatur-Anschluss-Set Bestell-Nr.:
08-K154-0397).
Stromabnehmeranschlussleitung nicht bündeln, fixieren oder mit Kennzeichnungsschildern versehen!
◼
◼ Keine Fremdkörper in den Bewegungsbereich und Einbauraum der Stromabnehmer und Anschlussleitungen ragen lassen!
Fremdkörper wie Befestigungsschrauben so wählen, dass die Bewegung von Leitungen und Stromabnehmer nicht beeinflusst wird.
◼
In Anlagen mit Kurven ist die ideale Montageposition für den Stromabnehmer direkt auf Höhe des Radaufstandpunktes (im Drehpunkt
◼
oder in der Lenkachse) des Fahrwerks. Bei zu weit abweichender Position und Innen- und Außenkurven ändern sich die Abstände zur
Schiene und damit die Anpresskräfte. Im ungünstigen Fall können Schleifkontakte und die Schleifleitung einen erhöhten Verschleiß bis
zur Schädigung der Anlage zur Folge haben. Toleranzen müssen am engsten Punkt eingehalten werden.
Abb. 114: Anschlussleitung darf nicht aufliegen
Abb. 117: Anschlussleitung nicht mit Kabelbin-
der am Gelenk des Stromabnehmers fixieren
BAL0812-0001-DE
www.conductix.com
Abb. 115: Anschlussleitung nicht stauchen
oder knicken
Abb. 118 Anschlussleitung korrekt verlegt
Originaldokument
Abb. 116: Anschlussleitung nicht belasten
Seite 82 von 116
