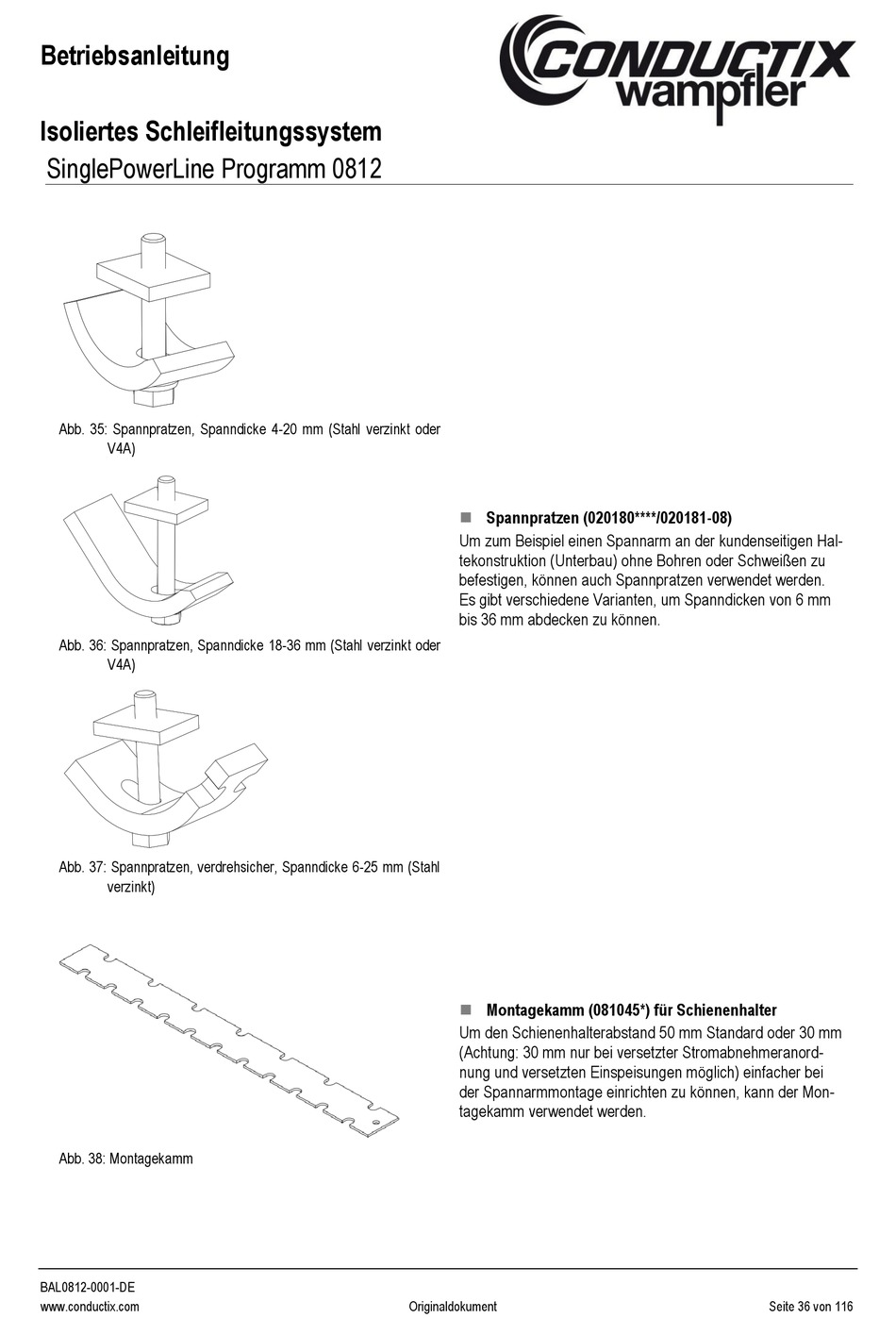

Abb. 35: Spannpratzen, Spanndicke 4-20 mm (Stahl verzinkt oder
V4A)
Abb. 36: Spannpratzen, Spanndicke 18-36 mm (Stahl verzinkt oder
V4A)
Abb. 37: Spannpratzen, verdrehsicher, Spanndicke 6-25 mm (Stahl
verzinkt)
Abb. 38: Montagekamm
BAL0812-0001-DE
www.conductix.com
Spannpratzen (020180****/020181-08)
◼
Um zum Beispiel einen Spannarm an der kundenseitigen Hal-
tekonstruktion (Unterbau) ohne Bohren oder Schweißen zu
befestigen, können auch Spannpratzen verwendet werden.
Es gibt verschiedene Varianten, um Spanndicken von 6 mm
bis 36 mm abdecken zu können.
Montagekamm (081045*) für Schienenhalter
◼
Um den Schienenhalterabstand 50 mm Standard oder 30 mm
(Achtung: 30 mm nur bei versetzter Stromabnehmeranord-
nung und versetzten Einspeisungen möglich) einfacher bei
der Spannarmmontage einrichten zu können, kann der Mon-
tagekamm verwendet werden.
