Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
6.4.3.9

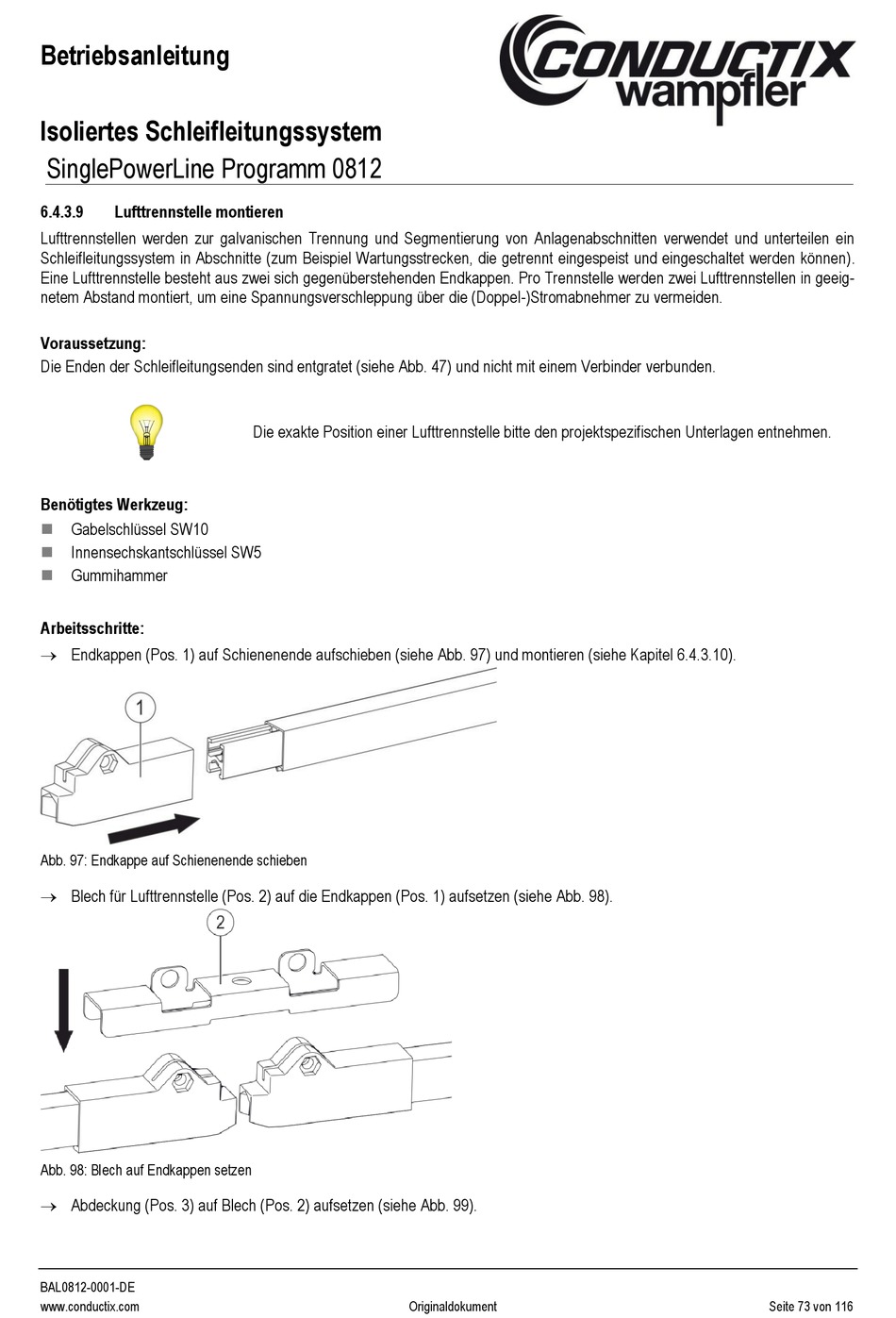

Lufttrennstelle montieren

Lufttrennstellen werden zur galvanischen Trennung und Segmentierung von Anlagenabschnitten verwendet und unterteilen ein
Schleifleitungssystem in Abschnitte (zum Beispiel Wartungsstrecken, die getrennt eingespeist und eingeschaltet werden können).
Eine Lufttrennstelle besteht aus zwei sich gegenüberstehenden Endkappen. Pro Trennstelle werden zwei Lufttrennstellen in geeig-
netem Abstand montiert, um eine Spannungsverschleppung über die (Doppel-)Stromabnehmer zu vermeiden.
Voraussetzung:
Die Enden der Schleifleitungsenden sind entgratet (siehe Abb. 47) und nicht mit einem Verbinder verbunden.
Benötigtes Werkzeug:
◼ Gabelschlüssel SW10
Innensechskantschlüssel SW5
◼
◼ Gummihammer
Arbeitsschritte:
→ Endkappen (Pos. 1) auf Schienenende aufschieben (siehe Abb. 97) und montieren (siehe Kapitel 6.4.3.10).
Abb. 97: Endkappe auf Schienenende schieben
→ Blech für Lufttrennstelle (Pos. 2) auf die Endkappen (Pos. 1) aufsetzen (siehe Abb. 98).
Abb. 98: Blech auf Endkappen setzen
→ Abdeckung (Pos. 3) auf Blech (Pos. 2) aufsetzen (siehe Abb. 99).
BAL0812-0001-DE
www.conductix.com
Die exakte Position einer Lufttrennstelle bitte den projektspezifischen Unterlagen entnehmen.
Originaldokument Seite 73 von 116
