Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
→ Stromschiene an der Gleitfläche mit ca. 1-2 mm 45° anfasen, um einen einwandfreien Übergang des Schleifkontakts am Schie-
nenstoß zu gewährleisten.
→ Alle Grate von allen scharfen Schienenkanten entfernen und das Isolierprofil ebenfalls entgraten, z.B. mit einer Schlichtfeile
(siehe Abb. 47).

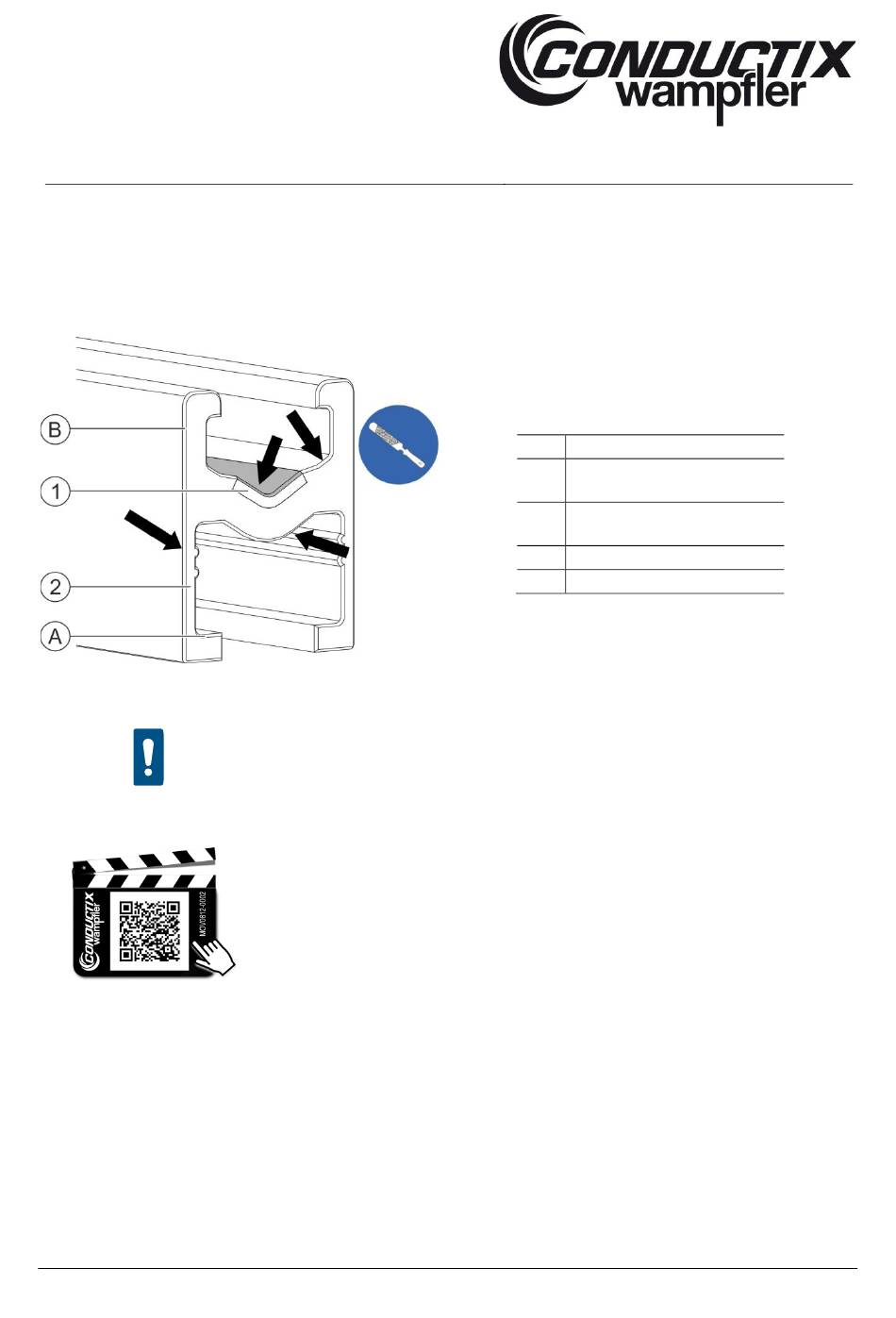

Abb. 47: Schleifleitungsschiene mit einer Schlichtfeile entgraten
HINWEIS!
BAL0812-0001-DE
www.conductix.com
Scharfe Kanten und/oder Grat führen/führt zu erhöhtem Verschleiß der Schleifkontakte
bis hin zum Ausfall der Anlage!
Eine scharfe Kante und/oder Grat kann die Schleifkontakte in kurzer Zeit abtragen.
Nutzen Sie den QR-Code („click" oder „scan"), um unsere Animation Schiene sägen zu sehen.
Pos. Benennung
1 Edelstahlband (nicht bei Kupfer-
stromschiene vorhanden)
2 Stromschiene (Aluminium oder
CopperECO)
A Innere Kanten
B Äußere Kanten
